8.8

Programma di funzionamento

8.8.1

Funzionamento normale con pre-riscaldo

Giallo
Perdita di fiamma durante il funzionamento (Riciclo max 3 tentativi)
MV = fermo
Giallo
Non richiesta la presenza di segnale
D7230
t1 Tempo di attesa di un segnale d'ingresso all'apparec-
chiatura: tempo di reazione, l'apparecchiatura rimane
ferma per il tempo t1.
t1I Presenza di luce estranea prima della richiesta calore:
se la presenza di luce dura il tempo t1l segue un blocco.
t2 Tempo di attesa dopo una richiesta di calore:
l'apparecchiatura rimane ferma per il tempo t2.
t2I Presenza di luce estranea durante il pre-riscaldo olio:
se la presenza di luce dura il tempo t2l segue un blocco.
t2p Tempo max di pre-riscaldo:
se il termostato K non commuta entro il tempo t2p segue
un blocco, l'apparecchiatura rimane ferma per il tempo
t2p.
t3 Tempo di pre-ventilazione:
partenza del motore ventilatore.
t3I Presenza di luce estranea durante la pre-ventilazione:
blocco immediato.
20011756
Funzionamento
Verde
Verde Giallo Giallo
Blocco
Verde
Giallo Giallo

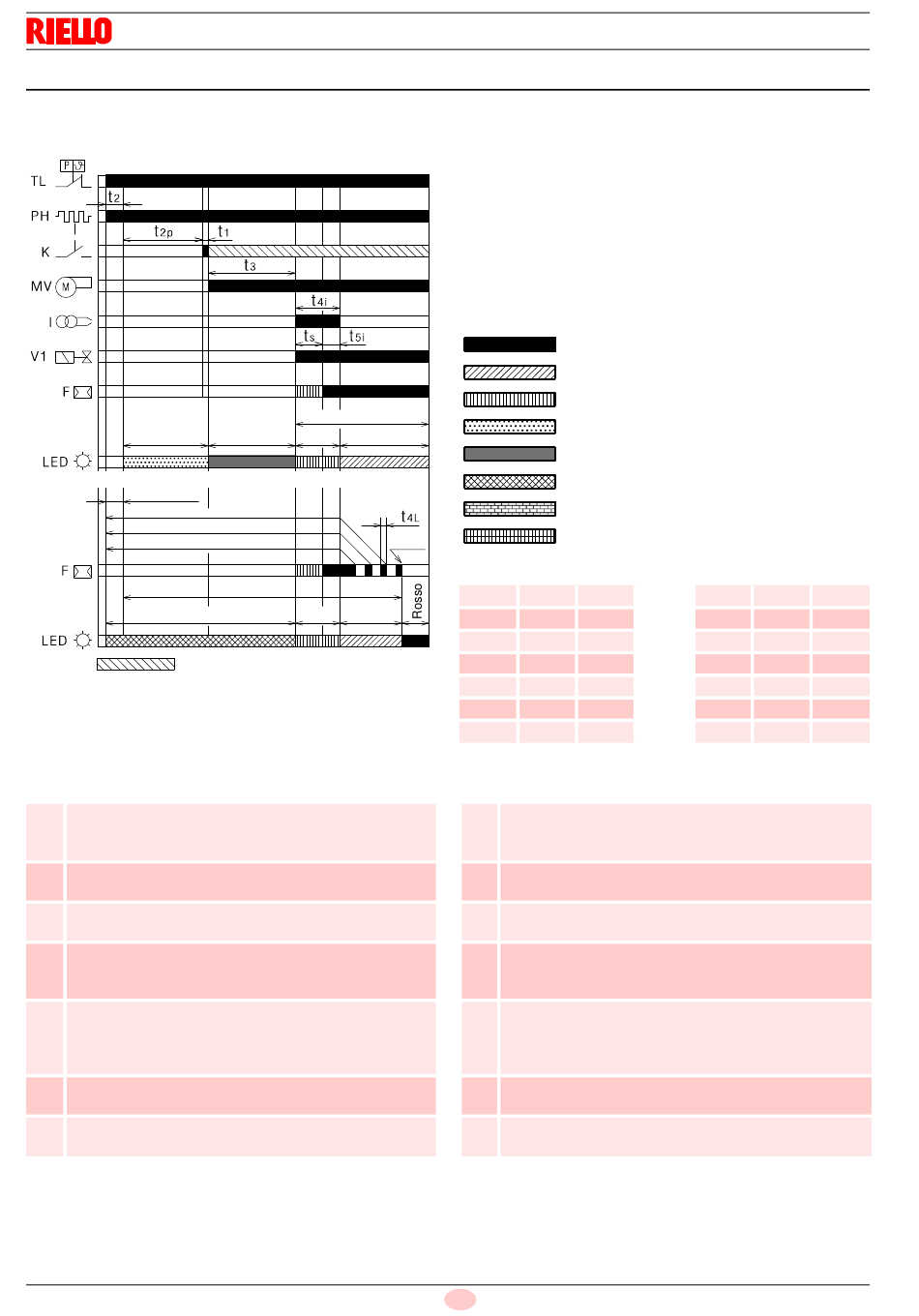

Fig. 21
Legenda
F – Rilevatore fiamma
I – Trasformatore di accensione
K – Termostato di consenso all'avviamento dopo pre-ri-
scaldo
LED – Segnalazione stato di funzionamento da pulsante di
sblocco
MV – Motore ventilatore
PH – Riscaldatore gasolio
TL – Termostato limite
V1 – Valvola olio
Rosso
Verde + Giallo a lampeggio lento
Verde + Giallo a lampeggio veloce
Giallo
Verde
Verde + Giallo a lampeggio medio
Rosso + giallo a lampeggio veloce
Giallo a lampeggio veloce
Tempi di funzionamento
t1 max
t1I max
t2 -
t2I max
t2p max
t3 -
t3I max
Il tempo è espresso in secondi.
ts Tempo di sicurezza:
se alla fine del tempo ts non c'È presenza di fiamma
segue un blocco.
t4i Tempo di accensione trasformatore:
tempo totale di accensione: ts + t5i.
t5i Tempo di post-accensione trasformatore:
tempo supplementare di accensione dopo ts.
t4I Perdita fiamma in funzionamento:
tempo di reazione massimo di caduta valvola olio, dopo
3 tentativi di riciclo segue un blocco.
t6 Tempo di post-ventilazione:
tempo di ventilazione supplementare all'apertura del ter-
mostato limite (TL) di richiesta calore.
t6I Presenza di luce estranea durante la post-ventilazione:
se la presenza di luce dura il tempo t6l segue un blocco.
t7 Tempo di pre-ventilazione lunga:
tempo di pre-ventilazione superiore a t3.
20 I
1 ts
30 t4i
3 t5i
30 t4I
600 t6
15 t6I
1 t7
- 5
- 8
- 3
max 1
max 360
max 30
- 120
