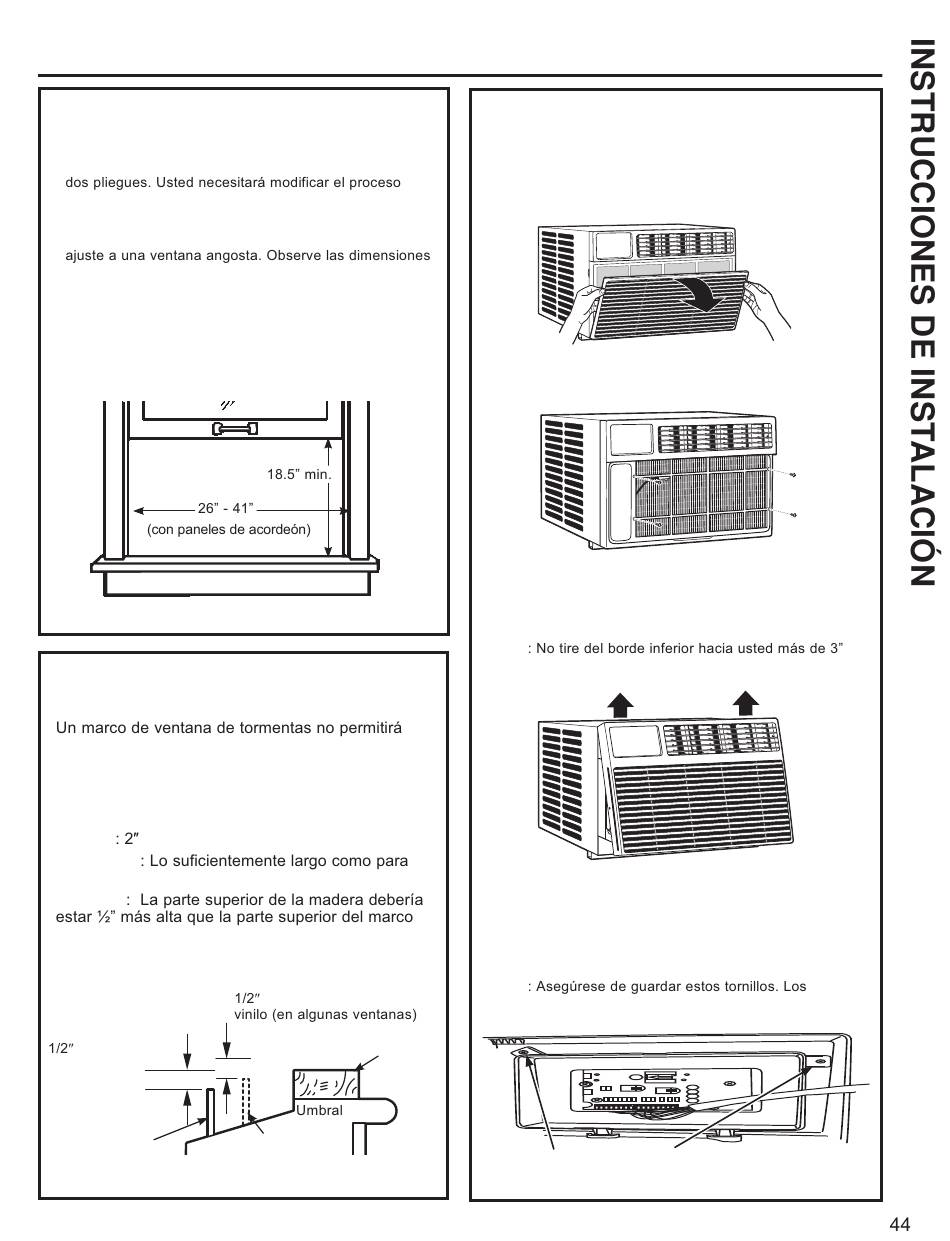

Instrucciones de instalación
1. REQUISITOS PARA LA
VENTANA
• Estas instrucciones son para una ventana estándar de
para otros tipos de ventanas.
• El acondicionador de aire se podrá instalar sin los
paneles de la cortina lateral, si es necesario que se
de apertura de la ventana.
• Todas las partes de apoyo deben quedar totalmente
aseguradas a algún metal, mampostería o a la madera.
• El tomacorriente eléctrico debe estar al alcance del
cable eléctrico del acondicionador de aire
• Siga las dimensiones de la ilustración según su modelo.
2. REQUISITOS DE UNA VENTANA
DE TORMENTAS
que el acondicionador de aire se incline hacia el
exterior y evitará que drene apropiadamente. Para
solucionar este problema, adhiera un pedazo de
madera a el umbral.
PEDAZOS DE MADERA
ANCHO
LONGITUD
ajustar en el interior del marco de la ventana.
GRUESO
de la contraventana o del marco de vinilo.
Péguelo firmemente con clavos o con tornillos
proporcionados por el instalador.
más alto
que el marco
de ventana de
tormentas
Marco de
ventana de
tormentas
49-5000551 Rev. 0
mas alto que el marco
Madera
Marco vinilo
3. QUITE EL ACONDICIONADOR
DE AIRE DE LA CARCASA
A. Empuje la parte superior del panel frontal hacia
afuera y abajo. Retire el filtro. Retire el panel frontal,
levantando el mismo sobre un ángulo.
B. Quite los cuatro tornillos frontales. Consérvelos para
volver a instalar la carcasa frontal..
C. Tome las esquinas inferiores de la parrilla mientras
presiona hacia adentro sobre los costados de la
carcasa con sus dedos. Tire hacia afuera para liberar
y levántelo.
NOTA
porque puede dañar las lengüetas de la parrilla.
D. Cuando se retire la parrilla del frente, el panel de
control aún se encontrará adjunto por un arnés. Gire
la parrilla de modo que pueda ver la parte trasera de
la misma. Retire los 2 tornillos para separar el espacio
del panel de control de la parilla.
NOTA
necesitará más adelante en la instalación..
Quitar tornillos
