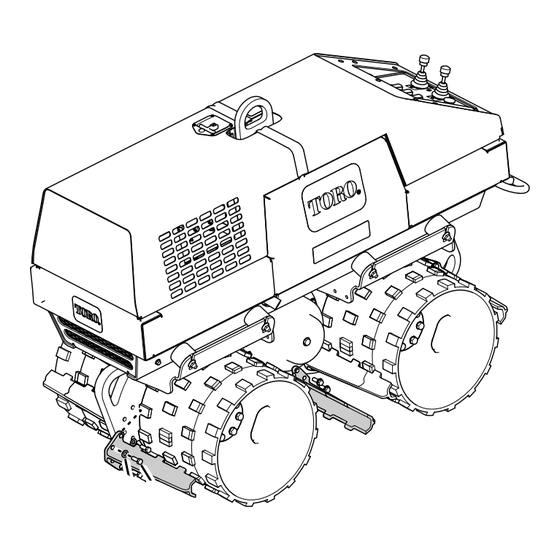

Kit de conversion à tambour étroit de 61 cm (24 po)
Rouleau de tranchée TR-34D
N° de modèle 68069
Ce produit contient une ou des substances chimiques considérées par l'état de Californie comme
capables de provoquer des cancers, des anomalies congénitales ou d'autres troubles de la reproduction.
Pièces détachées
Reportez-vous au tableau ci-dessous pour vérifier si toutes les pièces ont été expédiées.
Description
Tambour
Racloir étroit
Montage des tambours étroits
Dépose des racloirs larges
1. Serrez le frein de stationnement; voir le Manuel de
l'utilisateur.
2. Retirez les boulons et les rondelles qui fixent les 8
racloirs existants sur la machine et déposez les racloirs.
Remarque: Conservez les boulons et rondelles pour
monter les racloirs sur le tambour étroit.
Remarque: Conservez les racloirs pour le cas où
vous décideriez d'installer des tambours larges sur la
machine.
© 2013—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
ATTENTION
CALIFORNIE
Proposition 65 - Avertissement
Qté
4
8
Enregistrez votre produit à www.Toro.com.
Utilisation
Montez les tambours étroits.
1. Rondelle
2. Boulon
Traduction du texte d'origine (FR)
Tous droits réservés *3377-638* B
Imprimé aux États-Unis.
Form No. 3377-638 Rev B
Instructions de montage

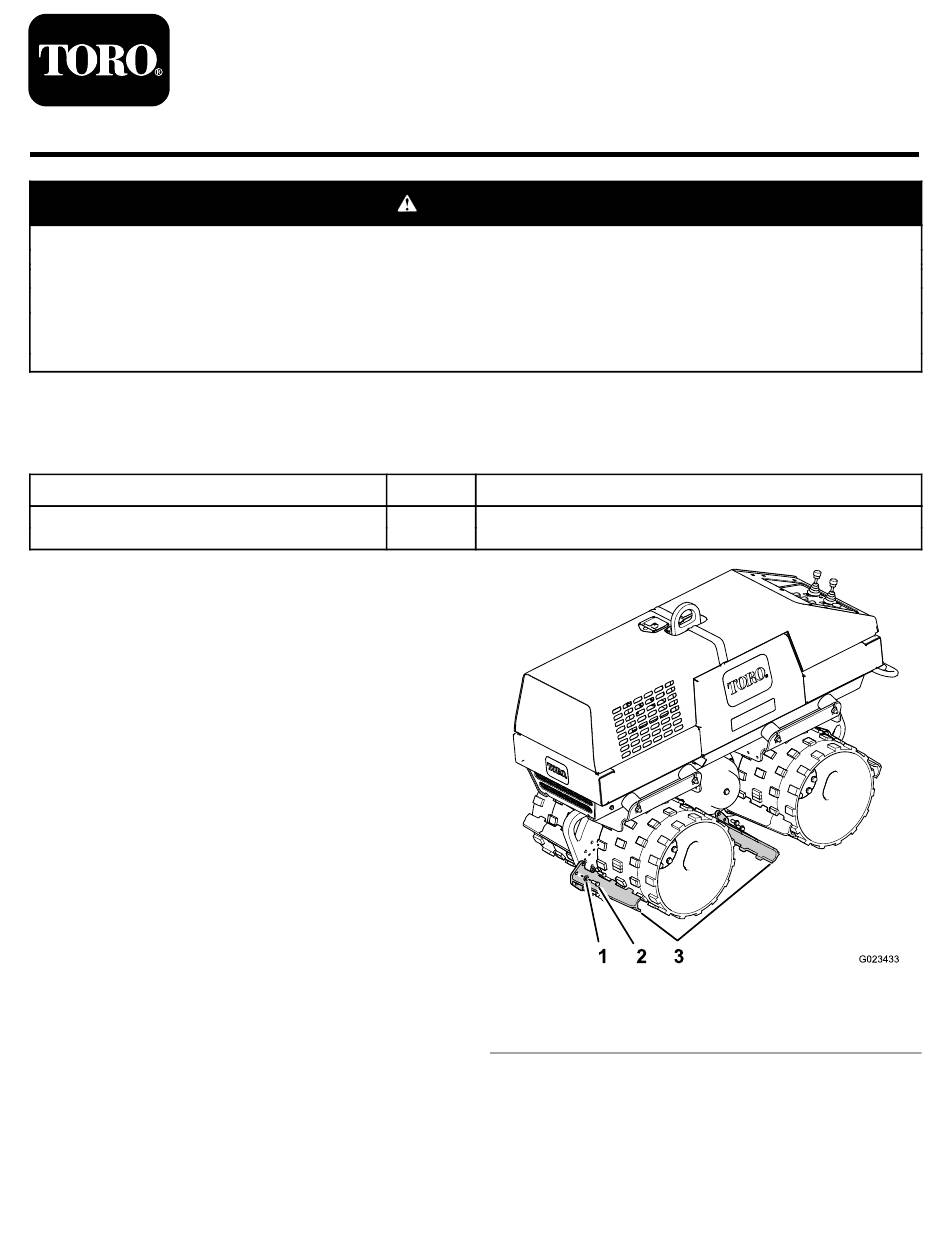

Figure 1
3. Racloir existant
Publicité
Manuels Connexes pour Toro 68069
Sommaire des Matières pour Toro 68069
- Page 1 Form No. 3377-638 Rev B Kit de conversion à tambour étroit de 61 cm (24 po) Rouleau de tranchée TR-34D N° de modèle 68069 Instructions de montage ATTENTION CALIFORNIE Proposition 65 - Avertissement Ce produit contient une ou des substances chimiques considérées par l'état de Californie comme capables de provoquer des cancers, des anomalies congénitales ou d'autres troubles de la reproduction.
- Page 2 Montage des tambours étroits avant ATTENTION Les crics mécaniques ou hydrauliques peuvent céder sous le poids de la machine et causer des blessures graves. • Utilisez des chandelles pour soutenir la machine. • N'utilisez pas de crics hydrauliques. Important: Poids de la machine : 1 406 kg (3 100 lb) Remarque: Déposez et posez un tambour à...
- Page 3 6. Répétez les opérations 2 à 5 pour le tambour avant de l'autre côté de la machine. 7. Abaissez l'avant de la machine. Montage des tambours étroits arrière 1. Pour soutenir la machine, soulevez l'arrière suffisamment haut pour pouvoir glisser une chandelle sous le cadre (Figure 5).
