Invacare® Ultra Low Maxx by Motion Concepts

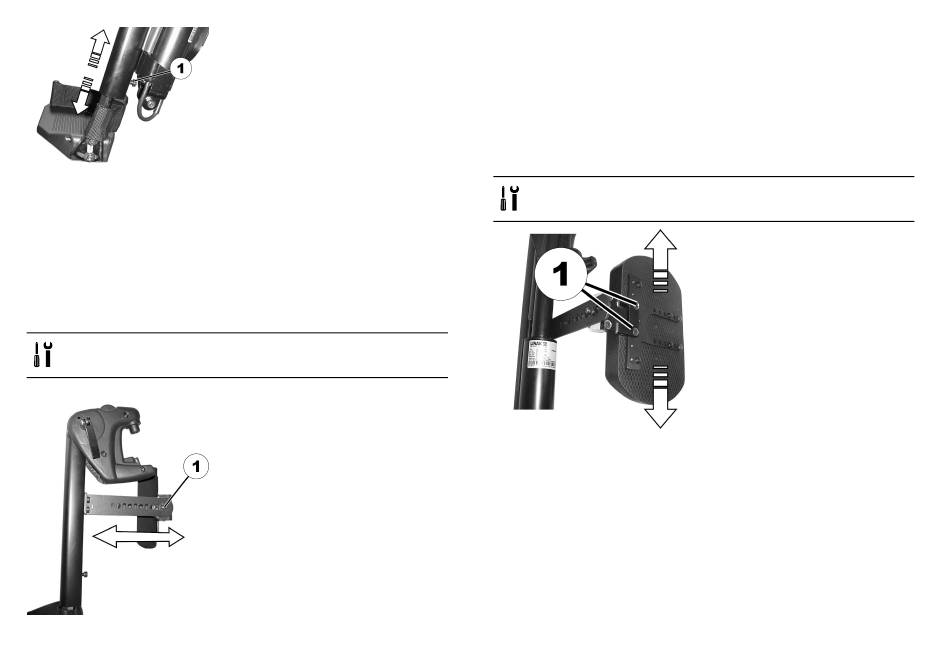

1. Desserrer la vis (1) avec la clé à fourche.
2. Régler la longueur souhaitée.
3. Bien resserrer la vis.
4.13.4 Régler la profondeur du coussin repose-jambes
La profondeur du coussin repose-jambes peut se régler par
l'intermédiaire de la tôle de retenue. Les combinaisons de trous de la
tôle de retenue permettent 5 réglages de profondeur différents.
Outils :
•
Clé à fourche de 10 mm
44
1. Desserrer l'écrou (1) avec la clé à fourche et l'enlever.
2. Régler la profondeur souhaitée. Veuillez tenir compte ici du
fait que les trous ronds sont prévus pour les vis de fixation
du coussin repose-jambes et les trous oblongs pour la tige
métallique sans filet.
3. Revisser l'écrou et bien le serrer.
4.13.5 Régler la hauteur du coussin repose-jambes
Outils :
•
Clé Allen de 4 mm
1. Desserrer les vis (1) avec la clé Allen.
2. Régler la position souhaitée.
3. Bien resserrer les vis.
1585729-B
