Invacare® Ultra Low Maxx by Motion Concepts
1.

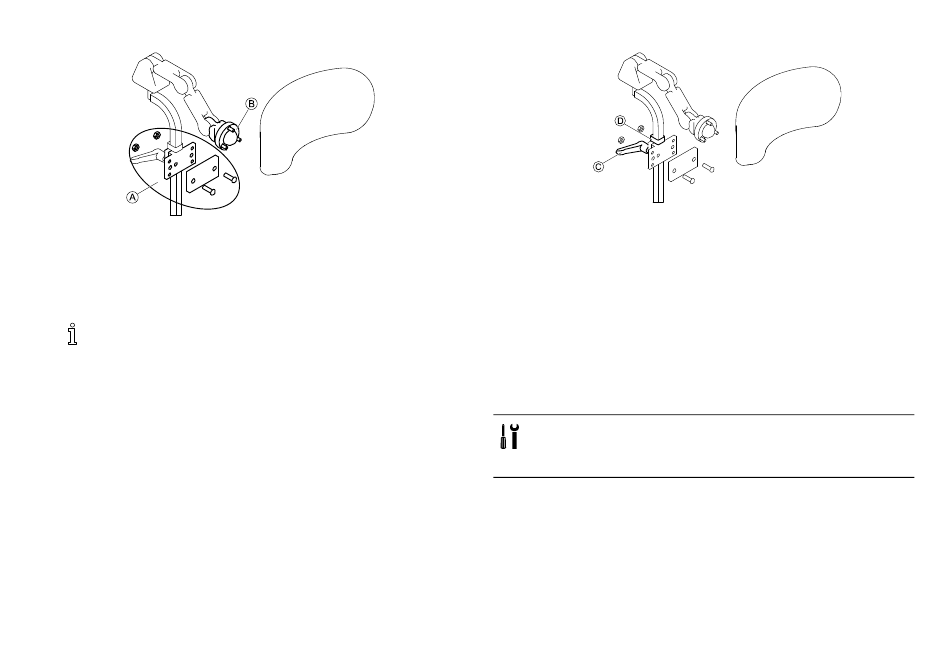

Avec le matériel fourni, alignez et installez l'ensemble de la bride
de l'appui-tête dans les orifices de montage existants du panneau
arrière A.
2. Fixez la garniture d'appui-tête à la tige de l'appui-tête avec le
matériel de fixation fourni B.
Vous pouvez régler la garniture d'appui-tête sur
n'importe quelle inclinaison à l'aide de la rotule située
à l'extrémité de la tige d'appui-tête en desserrant et en
resserrant le matériel de fixation.
26
3.
Réglez la hauteur totale de la garniture d'appui-tête/du montant
de fixation avec le levier de serrage C.
Pour un bon réglage, vous devez régler l'appui-tête à la hauteur
des oreilles de l'utilisateur.
4. Une fois la hauteur finale définie, ajustez l'anneau D (avec la vis
de réglage) de façon à ce qu'il soit aligné sur le haut de l'ensemble
de clames (pour éviter tout glissement) D.
Réglage de la profondeur et de l'angle
Vous pouvez encore ajuster l'appui-tête en profondeur et en
inclinaison via le matériel d'articulation.
Outils :
•
clé Allen de 4 mm
•
clé Allen de 5 mm
