Invacare® Ultra Low Maxx par Motion Concepts
6.

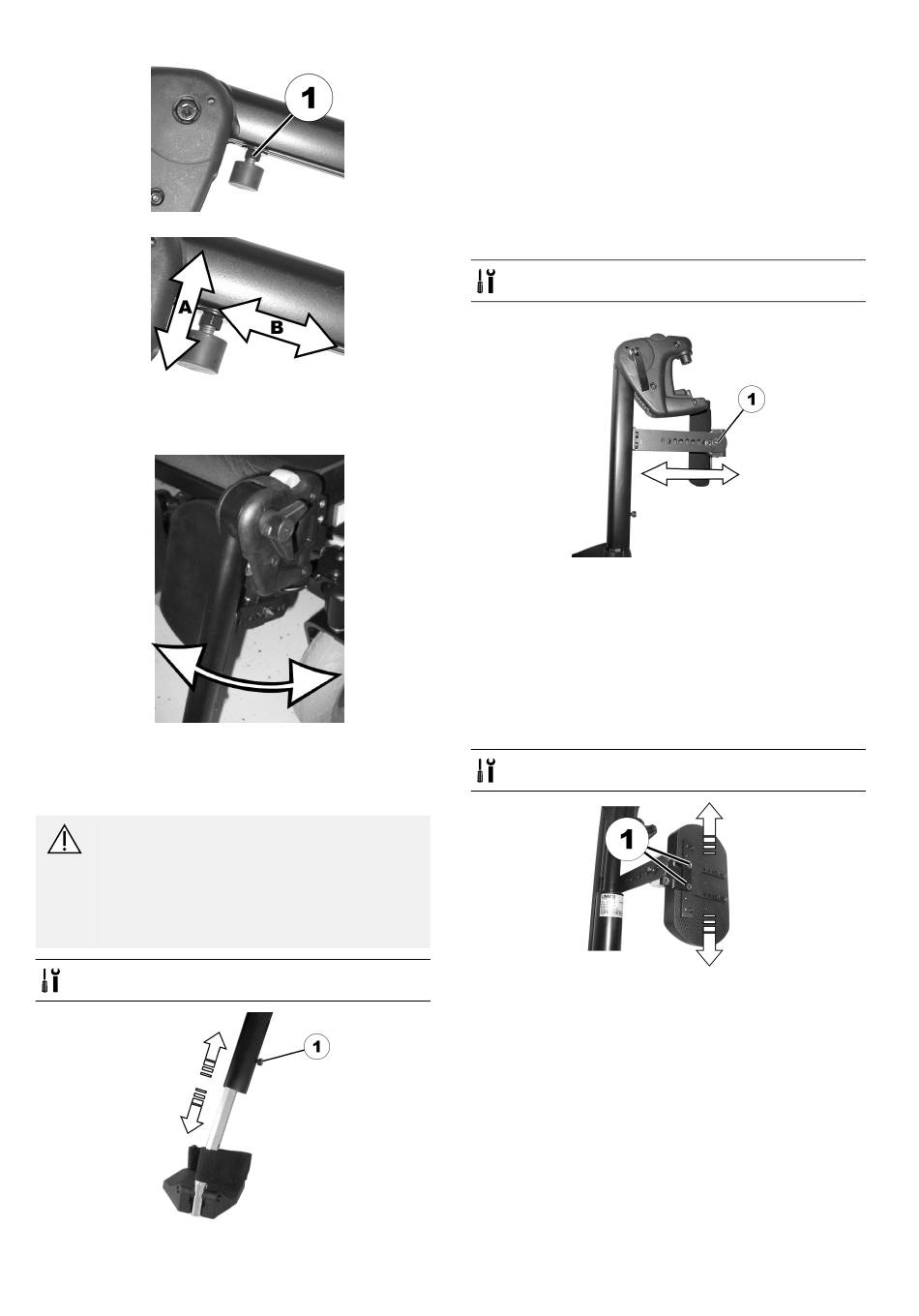

Utiliser la clé plate pour desserrer le contre-écrou (1).
7.
Déplacer le tampon en caoutchouc à la position
souhaitée
8. Resserrer le contre-écrou.
9.
Déplacer le repose-jambes à la position souhaitée.
10. Resserrer le bouton de verrouillage.
10.5.4 Régler la longueur du repose-jambes
ATTENTION !
Risque de blessures dû à un réglage incorrect
des repose-pieds et des repose-jambes
– Avant et pendant tout déplacement, vérifiez
impérativement que les repose-jambes ne
sont pas en contact avec les roulettes ou
avec le sol.
• Clé Allen de 5 mm
78
1. Desserrer la vis (1) avec la clé plate.
2. Régler la longueur souhaitée.
3. Bien resserrer la vis.
10.5.5 Régler la profondeur du coussin
repose-jambes
La profondeur du coussin repose-jambes peut se régler par
l'intermédiaire de la tôle de retenue. Les combinaisons
de trous de la tôle de retenue permettent 5 réglages de
profondeur différents.
• Clé à fourche de 10 mm
1. Desserrer l'écrou (1) avec la clé à fourche et l'enlever.
2. Régler la profondeur souhaitée. Veuillez tenir compte
ici du fait que les trous ronds sont prévus pour les
vis de fixation du coussin repose-jambes et les trous
oblongs pour la tige métallique sans filet.
3. Revisser l'écrou et bien le serrer.
10.5.6 Régler la hauteur du coussin
repose-jambes
• Clé Allen de 4 mm
1. Desserrer les vis (1) avec la clé Allen.
2. Régler la position souhaitée.
3. Bien resserrer les vis.
1588710-H
