Invacare® Ultra Low Maxx par Motion Concepts
10.1.6 Remplacement du bloc de coussins
appui-mollets Pivot Plus
E
H

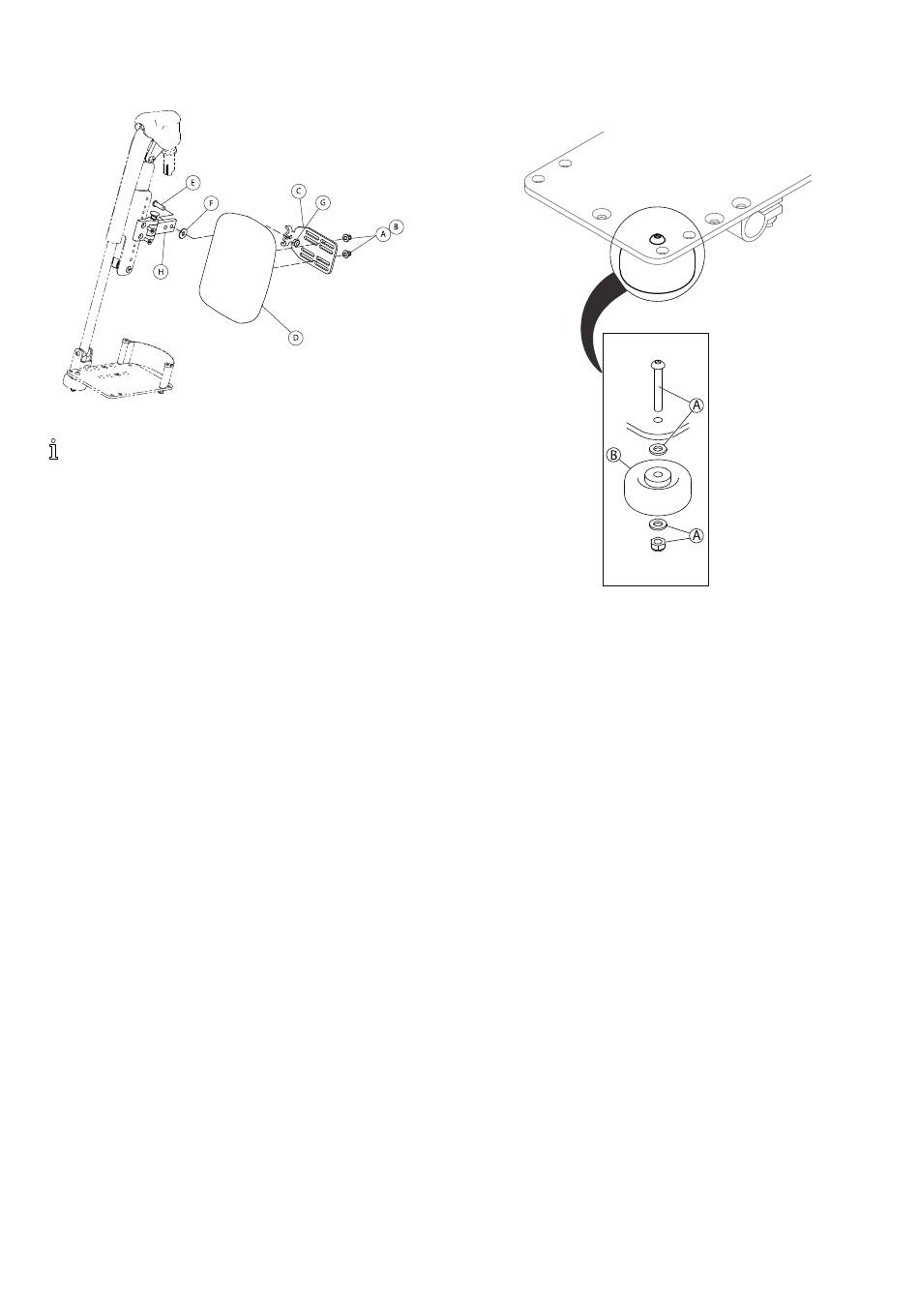

Fig. 10-5
Pour plus d'informations sur les couples de serrage
matériels, reportez-vous à la section Couples de
serrage.
1. Retirez les deux vis de montage A et les rondelles B
qui fixent la plaque de montage C au coussin
appui-mollets D.
2. Retirez le coussin appui-mollets de la plaque de
montage.
3. Retirez la vis de montage E, la rondelle F et le
contre-écrou G qui fixent la plaque de montage au
bloc de verrouillage des coussins appui-mollets H.
4. Mettez le coussin appui-mollets, la plaque de montage
et l'ensemble du matériel de fixation au rebut.
5. Fixez la nouvelle plaque de montage au bloc de
verrouillage des coussins appui-mollets à l'aide de la
vis de montage, de la rondelle et du contre-écrou.
6. Fixez le nouveau coussin appui-mollets à la plaque de
montage au moyen des deux vis de montage et des
rondelles.
66
C
G
F
A
D
10.1.7 Remplacement de la roulette de la
palette repose-pieds
Retirez la roulette de la palette repose-pieds.
B
1. Retirez le matériel A qui fixe la roulette B à la palette
repose-pieds.
2. Retirez la roulette.
Installation de la protection du levier de frein.
1. Installez la roulette B sur la palette repose-pieds et
fixez-la avec le matériel A.
2. Vérifiez que la roulette est correctement fixée.
3. Assurez-vous que la roulette tourne librement.
Fig. 10-6
1588710-H
