Spot Phantom 140 LED
Remplacement d'un gobo depuis la roue de gobo rotative
01) Déconnectez l'alimentation et placez l'interrupteur sur la position OFF.
02) Assurez-vous que la taille du gobo que vous voulez insérer est identique. Pour vérifier ce point,
référez-vous au schéma ci-dessous.

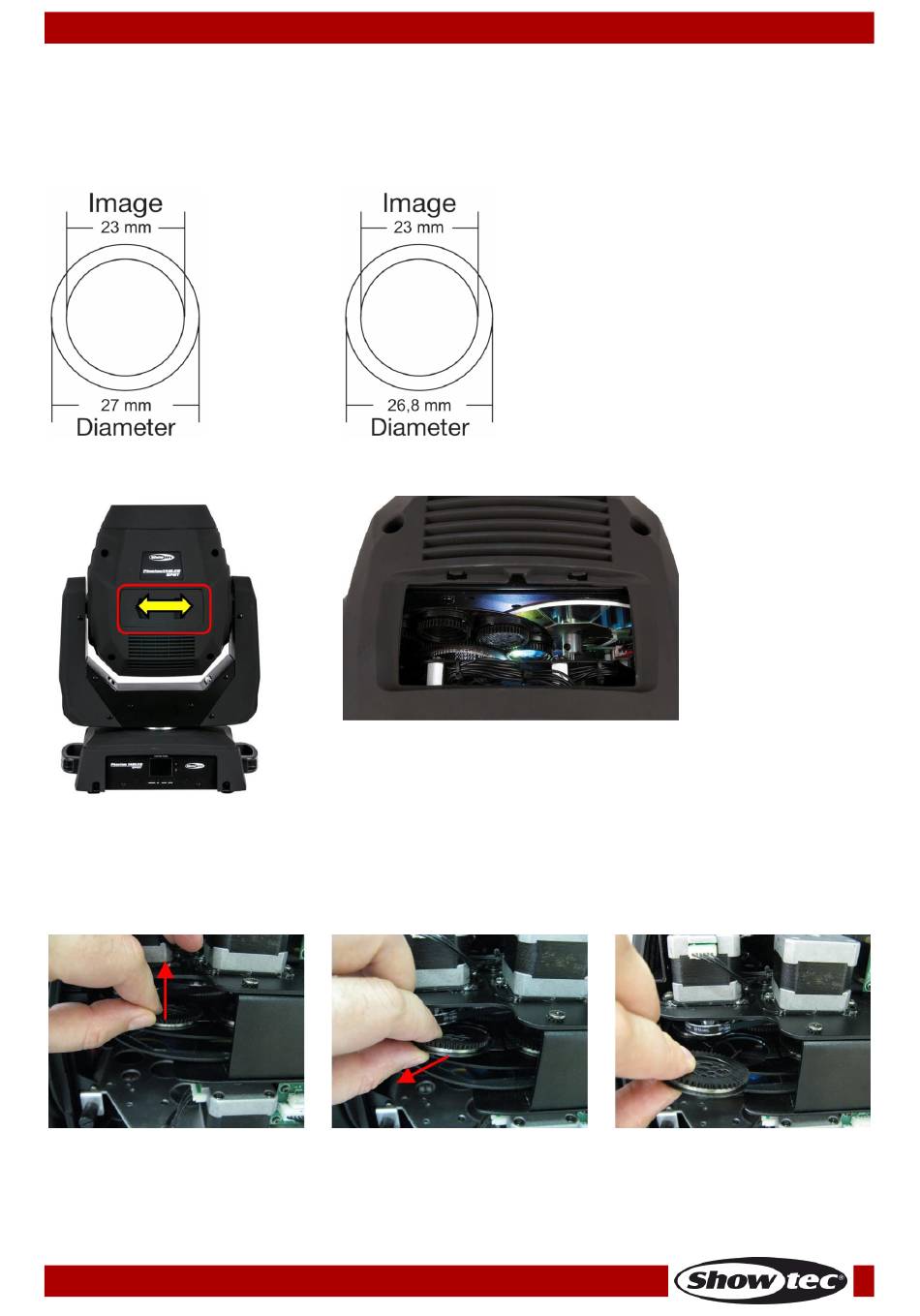

Taille du Gobo en métal
03) Retirez le couvercle du boîtier en le faisant glisser vers la gauche / droite.
04) Inclinez doucement la tête afin que le petit boîtier en métal puisse glisser vers l'extérieur plus
facilement.
05) Retournez la roue de gobo et le gobo que vous voulez enlever.
06) Soulevez délicatement le porte-gobo de 10° puis retirez doucement le gobo de son emplacement.
07) Sortez très soigneusement le gobo de son support à l'aide d'une pince.
08) Placez le nouveau gobo dans le porte-gobo. Remettez soigneusement la pince à anneau en
place. Vous pouvez utiliser une paire de pinces pour resserrer la pince à anneau.
09) Disposez le porte-gobo sous le mécanisme à pression et remettez-le dans son emplacement.
10) Reposez les capuchons d'entretien et vissez les vis.
Code commande : 40195
Taille du Gobo en verre
27
Schéma 06
Schéma 07
Schéma 08
