Infinity iS-100

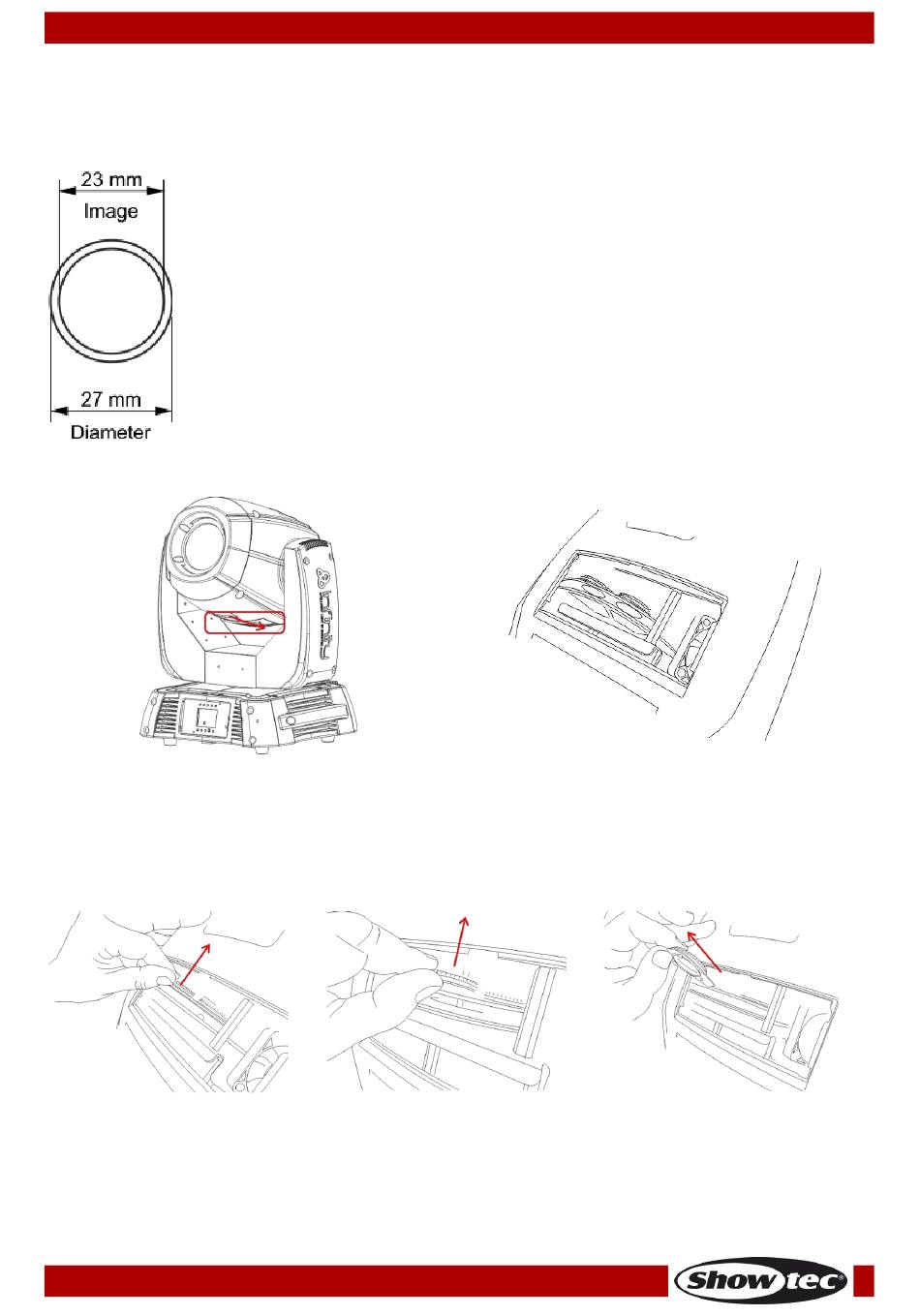

Remplacement d'un gobo depuis la roue de gobo rotative
01) Déconnectez l'alimentation et placez l'interrupteur sur la position OFF.
02) Assurez-vous que la taille du gobo que vous voulez insérer est identique. Pour vérifier ce point,
référez-vous au schéma ci-dessous.
Schéma 07
03) Retirez le couvercle du boîtier en le faisant glisser vers le bas.
04) Inclinez doucement la tête afin que le petit boîtier en métal puisse glisser vers l'extérieur plus
facilement.
05) Retournez la roue de gobo et le gobo que vous voulez enlever.
06) Soulevez délicatement le porte-gobo de 10° puis retirez doucement le gobo de son emplacement.
07) Sortez très soigneusement le gobo de son support à l'aide d'une pince.
08) Placez le nouveau gobo dans le porte-gobo. Remettez la pince à anneau en place en exerçant
une légère pression dessus à l'aide d'une pince.
09)
Disposez le porte-gobo sous le mécanisme à pression et remettez-le dans son emplacement.
10) Reposez les capuchons d'entretien et vissez les vis.
Orientation du gobo en verre
Code commande : 41500
27
Schéma 08
Schéma 09
