Infinity iS-200

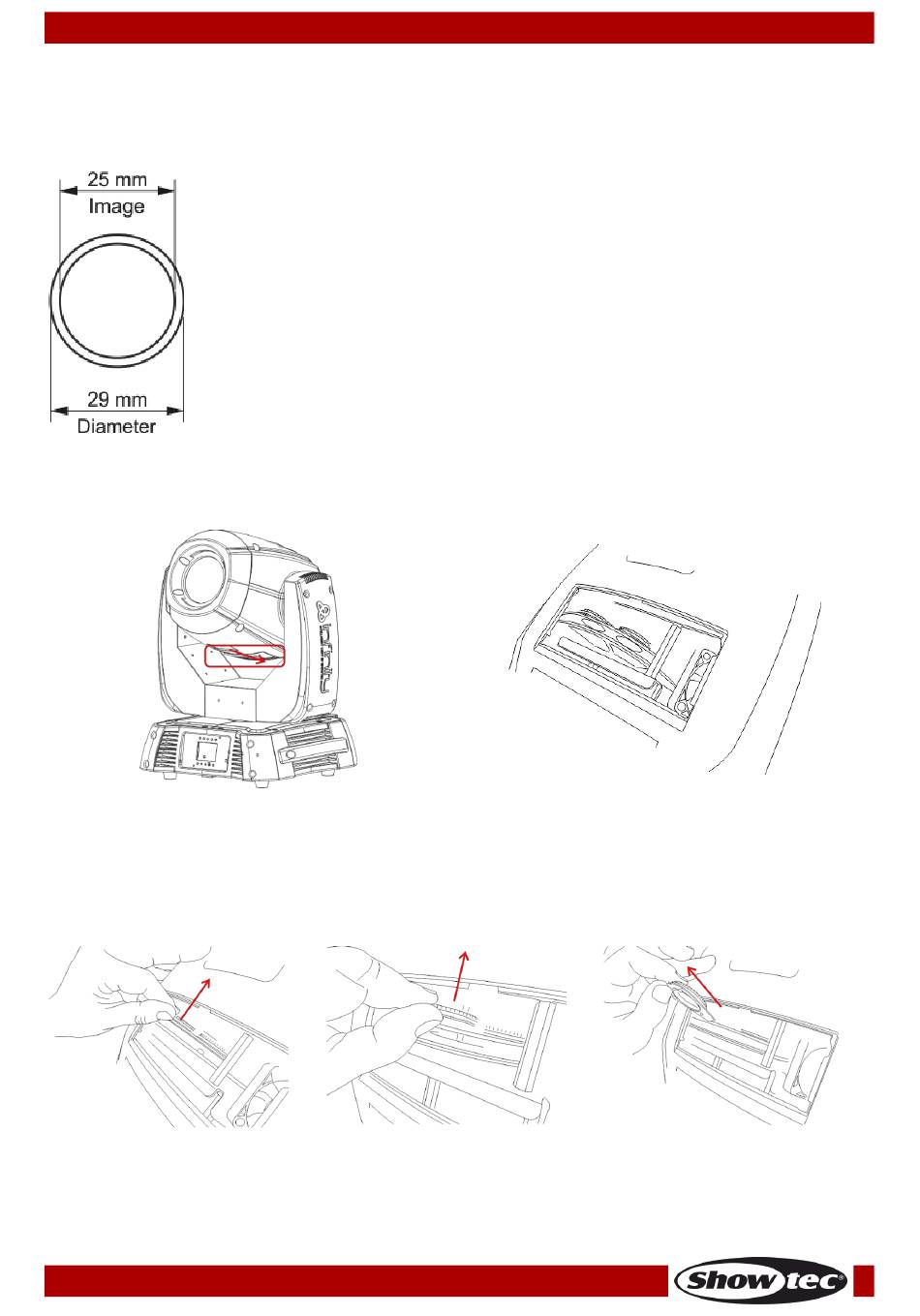

Remplacement d'un gobo depuis la roue de gobo rotative
01) Déconnectez l'alimentation et placez l'interrupteur sur la position OFF.
02) Assurez-vous que la taille du gobo que vous voulez insérer est identique. Pour vérifier ce point,
référez-vous au schéma ci-dessous.
Schéma 7
03) Retirez le couvercle du boîtier en le faisant glisser vers le bas.
04) Inclinez doucement la tête afin que le petit boîtier en métal puisse glisser vers l'extérieur plus
facilement.
05) Retournez la roue de gobo et le gobo que vous voulez enlever.
06)
Soulevez légèrement le porte-gobo de
07) Sortez très soigneusement le gobo de son support à l'aide d'une pince.
08) Mettez en place le nouveau gobo. Remettez la pince à anneau en place en exerçant une légère
pression dessus à l'aide d'une pince.
09)
Disposez le porte-gobo sous le mécanisme à pression et remettez-le dans son emplacement.
10) Reposez les capuchons d'entretien et vissez les vis.
Code commande : 41501
10º
et retirez-le de son emplacement.
31
Schéma 8
Schéma 9
