MODE D'EMPLOI
FRANÇAIS

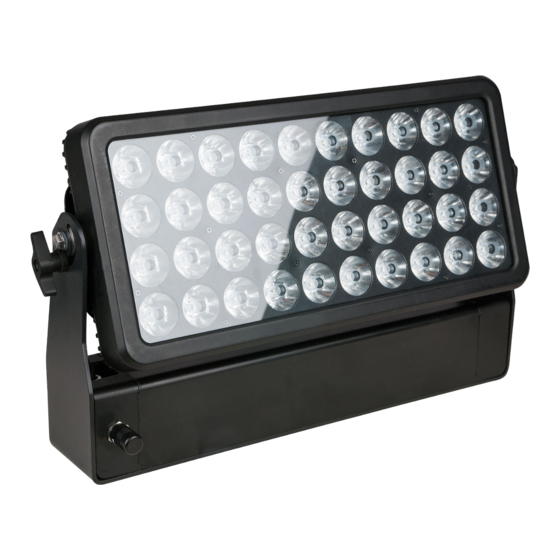

Helix 4000 Q4 15°
V1
Code produit : 43720
Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas

Publicité

Table des Matières
loading

Manuels Connexes pour SHOWTEC Helix 4000 Q4 15

Sommaire des Matières pour SHOWTEC Helix 4000 Q4 15

  • Page 1 MODE D’EMPLOI FRANÇAIS Helix 4000 Q4 15° Code produit : 43720 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas...

  • Page 2: Table Des Matières

    Helix 4000 Q4 15° Table des matières Avertissement ..................................2 Consignes de sécurité ..............................3 Conditions d’utilisation ..............................4 Fixation .................................... 4 Branchement à la prise secteur ..........................6 Instructions de renvoi ..............................7 Réclamations ................................. 7 Description du système ..............................8 Caractéristiques ................................

  • Page 3: Avertissement

    Si un appareil doit être renvoyé à l’usine, il est important de le remettre dans sa boîte et son emballage d’origine. Le contenu expédié comprend : ● Helix 4000 Q4 de Showtec, avec fils DMX IN / OUT de 0,35 m, norme IP54 ● Schuko vers Neutrik PowerCON True1 (longueur de fil : 1,5 m) ●...

  • Page 4: Longévité Prévue Des Led

    Helix 4000 Q4 15° Longévité prévue des LED La luminosité des LED décline graduellement au fil du temps. La CHALEUR est le facteur principal qui accélère cette perte de luminosité. Emballées en groupes, les LED supportent des températures d’utilisation plus élevées que dans des conditions optimales ou singulières. Pour cette raison, le fait d’utiliser les LED de couleur à...

  • Page 5: Conditions D'utilisation

    Laissez l’appareil hors tension et à température ambiante.  Si votre produit Showtec ne fonctionne pas correctement, veuillez cesser de l’utiliser immédiatement. Emballez-le correctement (de préférence dans son emballage d’origine) et renvoyez-le à votre revendeur Showtec pour révision.
  • Page 6 Helix 4000 Q4 15° N’essayez pas d’installer cet appareil vous-même ! Confiez cette tâche à un revendeur autorisé ! Procédure : ● Si l’Helix 4000 Q4 est fixé sous un plafond ou une solive, un système de fixation professionnel doit être utilisé.

  • Page 7: Branchement À La Prise Secteur

    Helix 4000 Q4 15° L’Helix 4000 Q4 peut être placé sur une surface au sol dégagée ou monté sur n’importe quelle structure à l’aide d’un collier. Une mauvaise installation peut entrainer des dégâts importants ainsi que des blessures graves ! Branchement à...

  • Page 8: Instructions De Renvoi

    Helix 4000 Q4 15° Instructions de renvoi S’acquitter de l’affranchissement postal de la marchandise renvoyée avant de l’expédier et utiliser les matériaux d’emballage d’origine ; aucun timbre de retour prépayé ne sera fourni. Étiqueter clairement l’emballage à l’aide du numéro d’autorisation de renvoi (RMA – Return Authorization Number).

  • Page 9: Description Du Système

    Helix 4000 Q4 15° Description du système Caractéristiques L’Helix 4000 Q4 de Showtec est un panneau lumineux puissant, d’un indice de protection IP54. Il comporte une sortie extrêmement lumineuse et est particulièrement adapté aux larges installations, aussi bien en intérieur qu’en extérieur (temporairement).

  • Page 10: Panneau Avant

    Helix 4000 Q4 15° Panneau avant Schéma 1 01) Antenne pour DMX sans fil 02) 40 x LED RGBW 4-en-1 de 10 W 03) Vis de réglage de l’angle Panneau arrière Fig. 02 04) PowerCON True 1, alimentation d’admission 05) PowerCON True 2, alimentation sortante 06) Écran LCD...

  • Page 11: Installation

    Helix 4000 Q4 15° Installation Retirez tout le matériau d’emballage de l’Helix 4000 Q4. Veillez à ce que la mousse et le plastique de rembourrage soient complètement retirés. Branchez tous les fils. N’alimentez pas le système avant de l’avoir correctement configuré et connecté.

  • Page 12: Plusieurs Helix 4000 Q4S (Contrôle Dmx)

    Helix 4000 Q4 15° Plusieurs Helix 4000 Q4s (configuration maître / esclave) Fig. 03 Plusieurs Helix 4000 Q4s (contrôle DMX) 01) Fixez l’éclairage à effet lumineux sur la structure. Laissez au moins 0,5 mètre sur tous les côtés pour une bonne circulation d’air.

  • Page 13: Contrôle Dmx Sans Fil

    Helix 4000 Q4 15° Plusieurs Helix 4000 Q4s (configuration DMX) Fig. 04 Remarque : Reliez tous les fils avant de connecter à l’alimentation électrique ! Contrôle DMX sans fil Vous pouvez utiliser lHelix 4000 Q4 dans une configuration sans fil DMX. Assurez-vous que l’appareil soit en mode sans fil DMX, qui peut être configuré...
  • Page 14 Helix 4000 Q4 15° L’helix 4000 Q4 est un récepteur WDMX et non un émetteur WDMX. Fig. 05 Exemple (Fig. 05) : En mode AutoRun et mode Programme, l’Helix 4000 Q4 ne peut pas envoyer un signal à un autre Helix sans fil !! Dans l’un de ces modes, les appareils Helix 4000 Q4 esclaves doivent toujours être connectés via un fil de...
  • Page 15 Fig. 06 Exemple (Fig. 06) : L’Operator Air de Showtec (50726) envoie un signal sans fil avec 512 canaux et l’Helix 4000 Q4 réceptionne ce signal. Il utilise les 4 premiers canaux pour sa propre configuration et envoie le reste des canaux aux autres Compact Pars 7 (42580) via un fil DMX.
  • Page 16 Helix 4000 Q4 15° Connexion de l’Helix 4000 Q4 à l’émetteur de signal DMX sans fil L’Helix 4000 Q4 WDMX ne peut pas s’adapter activement à un émetteur de signal sans fil aléatoire. Veuillez consulter le manuel de votre émetteur pour créer une correspondance sans fil.

  • Page 17: Connexion De L'appareil

    Helix 4000 Q4 15° Connexion de l’appareil Vous allez avoir besoin d’un fil data série pour faire fonctionner l’éclairage d’un ou de plusieurs appareils, si vous utilisez une console de contrôle DMX-512, ou pour synchroniser l’éclairage d’au moins deux appareils, s’ils sont configurés en mode maître / esclave. Le nombre combiné de canaux requis par tous les appareils sur un fil data série, détermine le nombre d’appareils que ce fil peut prendre en charge.

  • Page 18: Panneau De Contrôle

    Helix 4000 Q4 15° Panneau de contrôle A. Écran LCD B. Bouton MODE C. Bouton DOWN D. Bouton UP E. Bouton SETUP (configuration) Fig. 06 Mode de contrôle DMX Les appareils sont reliés individuellement à un fil et connectés à la console de contrôle Les appareils répondent au signal DMX de la console de contrôle.

  • Page 19: Vue D'ensemble

    Helix 4000 Q4 15° Vue d’ensemble Code produit : 43720...
  • Page 20 Helix 4000 Q4 15° Code produit : 43720...

  • Page 21: Options Du Menu Principal

    Helix 4000 Q4 15° Options du menu principal Contrôle DMX Mode maître / esclave Programme automatique Mode manuel Programmes intégrés Paramètres Informations 1 Contrôle DMX Grâce à ce menu, vous pouvez définir l’adresse DMX, choisir un mode DMX et allumer le DMX sans fil.

  • Page 22: Mode Esclave

    Helix 4000 Q4 15° 2 Mode esclave Grâce à ce menu, vous pouvez définir le mode esclave. 01) Appuyez sur les boutons Up / Down de l’appareil jusqu’à ce que l’écran LED affiche 02) Maintenant l’appareil est en mode esclave. Son fonctionnement sera alors identique à celui de l’appareil maître.
  • Page 23 Helix 4000 Q4 15° 10) Appuyez sur le bouton Setup pour revenir à l’étape précédente. 11) Appuyez sur les boutons UP/ DOWN jusqu’à ce que l’écran affiche 12) Appuyez sur le bouton SETUP pour saisir l’option, et l’écran affichera 13) Utilisez les boutons UP / DOWN afin de modifier la fréquence de clignotement à partir de 14) Appuyez sur le bouton Setup pour revenir à...

  • Page 24: Réglages

    Helix 4000 Q4 15° 18) Appuyez sur le bouton SETUP pour ouvrir l’un de ces menus. 19) Utilisez les boutons UP / DOWN afin de modifier la vitesse à partir de 20) Utilisez les boutons UP / DOWN afin de modifier la fréquence de clignotement à partir de 6 Réglages...

  • Page 25: Rétroéclairage Lcd

    Helix 4000 Q4 15° 05) Appuyez sur le bouton Setup pour revenir à l’étape précédente. 06) Utilisez les boutons Up / Down pour choisir le mode Variateur d’intensité, et l’écran affichera 07) Appuyez sur le bouton SETUP pour entrer dans le sous-menu, et l’écran affichera 08) Utilisez les boutons UP / DOWN pour sélectionner l’option Fast ou Smooth.

  • Page 26: Échec Dmx

    Helix 4000 Q4 15° 6.5 Échec DMX 01) Appuyez sur les boutons UP/ DOWN jusqu’à ce que l’écran affiche 02) Appuyez sur le bouton SETUP pour ouvrir le menu, et l’écran affichera 03) Vous pouvez utiliser les boutons UP / DOWN pour sélectionner Off ou Hold.

  • Page 27: Canaux

    Helix 4000 Q4 15° Canal 6 – Obturateur / Stroboscope (les canaux 1, 2, 3, 4 et 5 doivent être réglés sur une valeur comprise entre 1 et 255 0-255 Stroboscope (0-20 Hz, couleur du stroboscope déterminée par les canaux 1 à 5) 8 canaux Canal 1 - Atténuateur (les couleurs RGBW doivent être ouvertes...
  • Page 28 Helix 4000 Q4 15° 65-70 Vert citron R (145) G (194) B (000) W (000) 71-76 Vert jaune R (108) G (226) B (000) W (000) 77-82 Vert fougère R (080) G (232) B (000) W (000) 83-88 Vert mousse...

  • Page 29: Entretien

    Helix 4000 Q4 15° Entretien L’Helix 4000 Q4 de Showtec ne requiert presque aucune maintenance. Cependant, vous devez veiller à ce que l’appareil reste propre. Si tel n’est pas le cas, la luminosité de l’appareil pourrait être réduite de manière significative. Débranchez l’alimentation électrique puis nettoyez le couvercle à l’aide d’un chiffon humide.
  • Page 30 Helix 4000 Q4 15° Problème Cause (s) probable (s) Solution (s) Un ou plusieurs L’alimentation est défectueuse. ● Vérifiez que l’appareil soit allumé et les appareils semblent fils correctement branchés. totalement hors Le fusible interne a grillé. ● Rapportez l’appareil à votre revendeur d’usage.

  • Page 31: Caractéristiques Du Produit

    Helix 4000 Q4 15° Caractéristiques du produit Modèle : Showtec Helix 4000 Q4 Tension en entrée : 100 - 240 V C.A. / 50 / 60 Hz Consommation : 390W max. à pleine puissance Liaison d’alimentation : 4 pièces à 110 V, 8 pièces à 240 V Raccordement DMX : 30 pièces...

  • Page 32: Dimensions

    Helix 4000 Q4 15° Dimensions Code produit : 43720...
  • Page 33 ©2017 Showtec...

Ce manuel est également adapté pour:

43720
