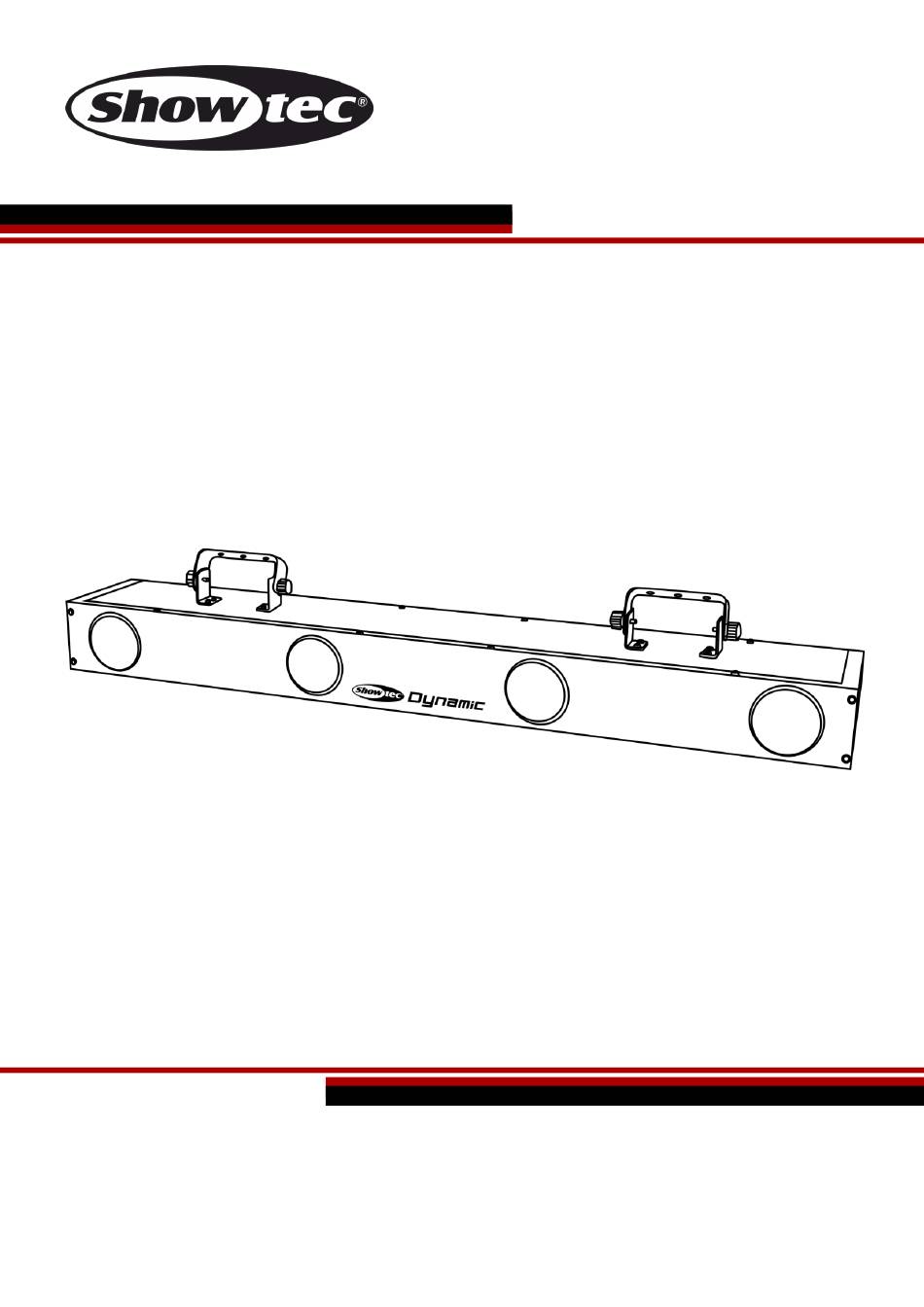

- Page 1 MANUEL D’UTILISATEUR FRANÇAIS Dynamic LED Code commande : 43056 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas...
-
Page 2: Table Des Matières
Dynamic LED Table des matières Avertissement ..................................2 Consignes de sécurité..............................2 Conditions d’utilisation ..............................4 Fixation .................................... 4 Branchement à la prise secteur ..........................5 Instructions de renvoi ..............................6 Réclamations ................................. 6 Description de l’appareil ..............................7 Présentation ................................... 7 Panneau arrière ................................ -
Page 3: Avertissement
S’il est nécessaire de renvoyer l’appareil à l’usine, veiller à utiliser la boîte en carton et les matériaux d’emballage d’origine. Le contenu expédié comprend : ● Showtec Dynamic LED ● Cordon d’alimentation CEI (1,5 m). ● Manuel d’utilisateur Longévité... - Page 4 Dynamic LED Avant la première mise en marche de votre appareil, assurez-vous qu’aucun dommage n’a été causé pendant le transport. Dans le cas contraire, contacter le revendeur. Pour conserver votre matériel en bon état et vous assurer qu’il fonctionne correctement et en toute sécurité, il est absolument indispensable que vous suiviez les consignes et avertissements de sécurité...
-
Page 5: Conditions D'utilisation
Confiez cette tâche à un revendeur autorisé ! Procédure : ● Si le Dynamic LED est fixé sous un plafond ou une solive, un système de fixation professionnel doit être utilisé. ● Utilisez un collier pour fixer le Dynamic LED au support de montage du système de fixation. -
Page 6: Branchement À La Prise Secteur
Dynamic LED Le Dynamic LED peut être placé sur une surface au sol dégagée ou monté sur n’importe quelle structure à l’aide d’un collier. Une mauvaise installation peut entraîner des dégâts importants ainsi que des blessures graves ! Branchement à la prise secteur Branchez la fiche d’alimentation de l’appareil dans la prise secteur. -
Page 7: Instructions De Renvoi
Dynamic LED Instructions de renvoi S’acquitter de l’affranchissement postal de la marchandise renvoyée avant de l’expédier et utiliser les matériaux d’emballage d’origine ; aucun timbre de retour prépayé ne sera fourni. Étiqueter clairement l’emballage à l’aide du numéro d’autorisation de renvoi (RMA – Return Authorization Number). -
Page 8: Description De L'appareil

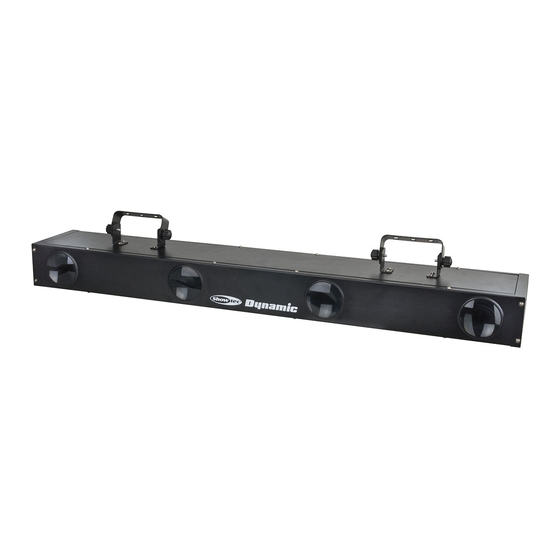

Dynamic LED Description de l’appareil Caractéristiques Le Dynamic LED est un effet lumineux multifonctionnel avec une grande puissance en sortie et des effets d’excellente qualité. ● 42 motifs de matrice LED ● Effet lumineux 4-en-1 ● Large angle du faisceau ●... -
Page 9: Panneau Arrière
08) Œillet de sécurité Installation Retirez tout le matériel d’emballage du Dynamic LED. Veillez à ce que la mousse et le plastique de rembourrage soient complètement retirés. Branchez tous les câbles. N’alimentez pas le système avant de l’avoir correctement configuré et connecté. -
Page 10: Modes De Contrôle
03) Branchez le bout du cordon d’alimentation sur une prise secteur. 04) Allumez la musique. Si le Dynamic LED est réglé sur le mode contrôle sonore, il réagit au rythme de la musique. Veuillez consulter la page 15 pour de plus amples informations sur les options de contrôle sonore. -
Page 11: Plusieurs Dynamic (Contrôle Dmx)
Dynamic LED Plusieurs Dynamic (contrôle DMX) 01) Fixez l’effet lumineux à une structure stable. Laissez au moins 0,5 mètre sur tous les côtés pour une bonne circulation d’air. 02) Utilisez toujours un câble de sécurité (code de produit 70140 / 70141). -
Page 12: Câblage De L'appareil
(0,75 m), FL09150 (1,5 m), FL093 (3 m), FL096 (6 m), FL0910 (10 m), FL0915 (15 m), FL0920 (20 m). • Adaptateur DMX DAP Audio : 3 broches /5 broches Code commande FLA30. Le Dynamic LED peut être utilisé avec une console de contrôle en mode contrôle ou sans console en mode autonome. Code commande : 43056... -
Page 13: Panneau De Contrôle
Dynamic LED Panneau de contrôle Écran LED Bouton Mode Bouton Setup (configuration) Bouton Up (défilement vers le haut) Bouton Down (défilement vers le bas) Schéma 5 Mode de contrôle Les appareils sont reliés individuellement sur un câble de transmission de données et connectés à la console de contrôle... -
Page 14: Vue D'ensemble
Dynamic LED Vue d’ensemble Options du menu principal Programmes intégrés Programmes de fonctionnement automatique Adresses ou canaux DMX Mode esclave Mode de contrôle sonore Mode de couleur statique Code commande : 43056... -
Page 15: Adresses Ou Canaux Dmx
Dynamic LED 1. Programmes intégrés Ce menu vous permet de choisir parmi plusieurs programmes intégrés et de régler la vitesse du stroboscope. 01) Appuyez sur le bouton Mode jusqu’à ce que l’écran affiche 02) Appuyez sur les boutons Up et Down pour choisir parmi les 42 types de programmes intégrés 03) Appuyez sur le bouton Setup pour ouvrir le sous-menu à... -
Page 16: Mode Esclave
Dynamic LED 4. Mode esclave Avec ce menu, vous pouvez définir l’appareil comme esclave. 01) Appuyez sur le bouton Mode jusqu’à ce que l’écran affiche 02) Si l’appareil n’a pas été configuré comme appareil esclave, il sera défini comme appareil maître. -
Page 17: Canaux Dmx
Dynamic LED Canaux DMX 3 canaux Canal 1 – programmes intégrés Pas de fonction 1 -5 Programme 1 6 -11 Programme 2 12 -17 Programme 3 18 -23 Programme 4 24 -29 Programme 5 30 -35 Programme 6 36 -41... - Page 18 Dynamic LED Canal 3 – Stroboscope (le canal 1 doit être réglé sur une valeur comprise entre 1 et 251 0 - 255 Fréquence du flash du stroboscope, de lent à rapide (0 - 20 Hz) Canal 3 – Pas de fonction (le canal 1 doit être réglé sur une valeur comprise entre 252 et 255...
-
Page 19: Maintenance
04) Les cordons d’alimentation ne devront présenter aucune trace de dommage ou de fatigue des matériaux. Le Dynamic LED ne requiert presque aucune maintenance. Cependant, vous devez veiller à ce que l’appareil reste propre. Si tel n’est pas le cas, la luminosité de l’appareil pourrait être réduite de manière significative. -
Page 20: Résolution Des Problèmes
Il se peut que le problème soit lié : à l’alimentation, aux LEDs, au fusible. 01) Alimentation. Vérifiez que l’appareil est branché sur la bonne alimentation. 02) LED. Rapportez le Dynamic à votre revendeur Showtec. 03) Fusible. Remplacez le fusible. Reportez-vous à la page 18 pour remplacer le fusible. - Page 21 Dynamic LED Problème Cause(s) probable(s) Solution L’alimentation est défectueuse • Vérifiez que l’appareil est allumé Un ou plusieurs et que les câbles sont appareils ne correctement branchés. fonctionnent pas Le fusible principal a grillé. • Remplacez le fusible. Les appareils se La console de contrôle n’est pas...
-
Page 22: Spécifications Du Produit
Dynamic LED Spécifications du produit Modèle : Showtec Dynamic LED Tension d’entrée : 210 - 240 V C.A., 50 / 60 Hz Consommation : 38 W (pleine puissance) Raccordement DMX : 30 unités Indice de protection : IP -20 Fusible :... -
Page 23: Dimensions
Dynamic LED Dimensions Code commande : 43056... -
Page 24: Remarques
Dynamic LED Remarques Code commande : 43056... - Page 25 ©2017 Showtec...
