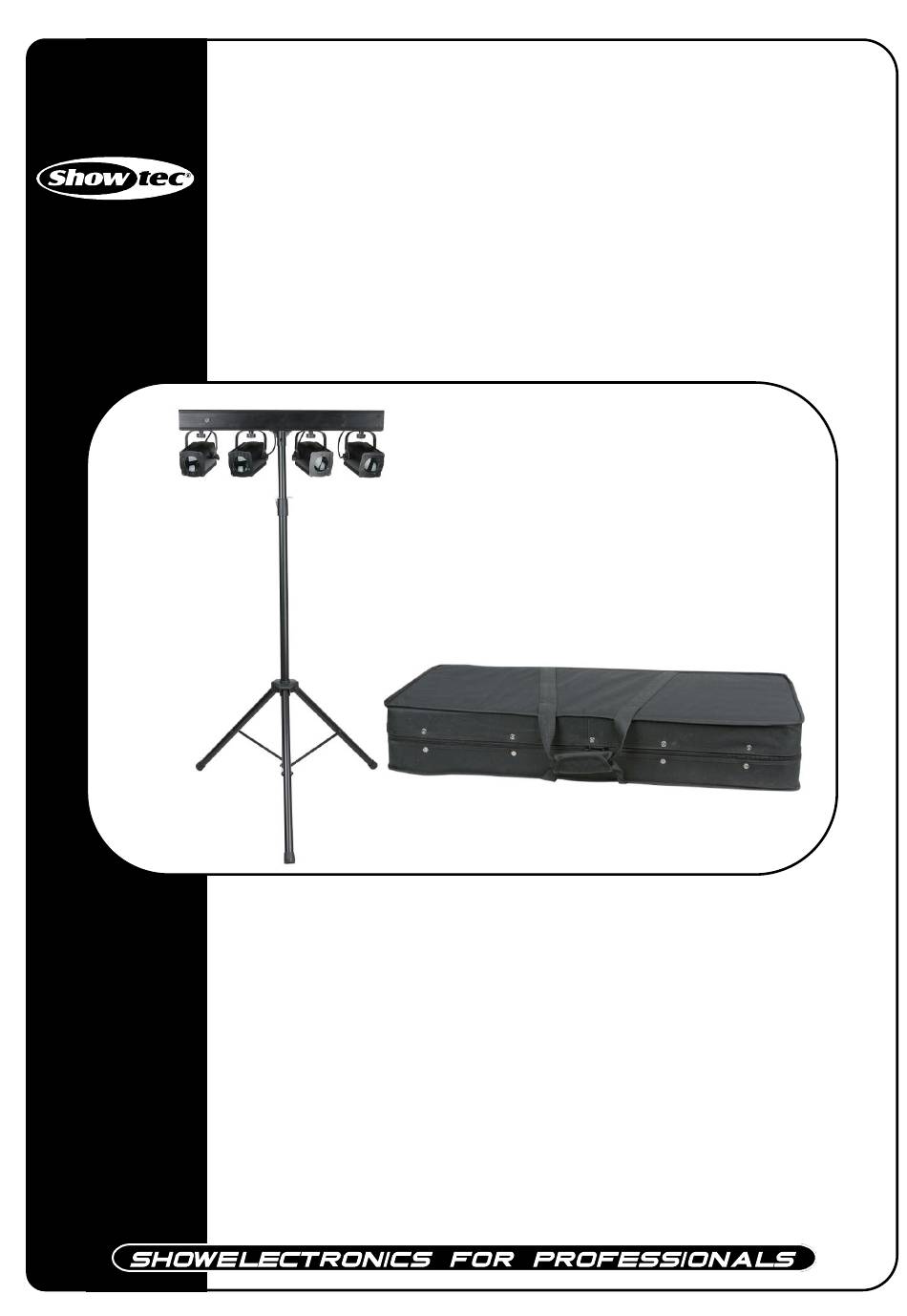

- Page 1 Compact Dynamic Set ORDERCODE 43079 Highlite International B.V. Vestastraat 2 6468 EX Kerkrade The Netherlands Phone: +31 45-5667700...
- Page 2 Que vous souhaitiez simplement un système plug & play ou une présentation DMX sophistiquée, ce produit est conçu pour répondre à toutes vos attentes. Vous pouvez compter sur la qualité Showtec et choisir dans un large éventail de produits d’éclairage aux finitions exceptionnelles.
-
Page 3: Table Des Matières
Aperçu .................................... 6 Réglage et fonctionnement ............................7 Modes de contrôle ............................... 8 Un Compact Dynamic Set (programmes intégrés, fonctionnement automatique, couleur statique) .. 8 Un Compact Dynamic Set (contrôle sonore) ..................... 8 Plusieurs Compact Dynamic Sets (contrôle maître / esclave)................ 8 Plusieurs Compact Dynamic Sets (contrôle maître / esclave)................ -
Page 4: Avertissement
Si un appareil doit être renvoyé à l’usine, il est important de le remettre dans sa boîte et son emballage d’origine. Le contenu expédié comprend : • Showtec Compact Dynamic Set • Stand, barre en T et sac de transport inclus • Pédalier inclus •... - Page 5 N’allumez et n’éteignez pas l’appareil à des intervalles réduits. Cela pourrait nuire à sa durée de vie. Ne secouez pas l’appareil. Évitez tout geste brusque durant l’installation ou l’utilisation de l’appareil. Le Compact Dynamic Set réagit avec une grande sensibilité au mouvement. En cas d’orage, n’utilisez pas l’appareil et débranchez-le. ...
-
Page 6: Conditions D'utilisation
Confiez cette tâche à un revendeur autorisé ! Procédure : Si le Compact Dynamic Set est fixé sous un plafond ou une solive, un système de fixation professionnel doit être utilisé. Utilisez un collier pour le fixer au support de montage du système de fixation. -
Page 7: Instructions De Retour
Branchement au secteur Branchez la fiche d’alimentation de l’appareil au secteur. Veillez à toujours connecter le bon câble de couleur à l’endroit approprié. International Câble UE Câble Royaume-Uni Câble USA Broche MARRON ROUGE JAUNE / CUIVRE PHASE BLEU NOIR ARGENTÉ NEUTRE JAUNE / VERT VERT... -
Page 8: Description De L'appareil
Description de l’appareil Caractéristiques Le Showtec Compact Dynamic Set est un effet lumineux avec une grande puissance en sortie et des effets d’excellente qualité. • 4 effets lumineux sur une barre en T avec contrôleur intégré • Consommation électrique : 30 W •... -
Page 9: Réglage Et Fonctionnement
N’essayez pas d’utiliser un produit supportant une tension de 120 V sur une alimentation de 230 V, ou inversement. Retirez tout le matériel d’emballage du Compact Dynamic Set. Veillez à ce que la mousse et le plastique de rembourrage soient complètement retirés. -
Page 10: Modes De Contrôle
Branchez le bout du cordon d’alimentation sur une prise secteur adéquate. Mettez la musique. Si l’appareil est réglé sur SOUN, le Compact Dynamic Set réagira au rythme de la musique. Veuillez consulter la page 14 pour en savoir plus sur les options de contrôle sonore. - Page 11 Plusieurs Compact Dynamic Sets (contrôle maître / esclave) 1. Fixez l’effet lumineux sur la structure. Laissez au moins 0,5 mètre sur tous les côtés pour une bonne circulation d’air. 2. Utilisez toujours un câble de sécurité (code commande 70140 / 70141). Utilisez un câble XLR à...
-
Page 12: Connexion De L'appareil
Connexion de l’appareil Vous allez avoir besoin d’un câble data série pour faire fonctionner l’éclairage d’un ou de plusieurs appareils, si vous utilisez un contrôleur DMX-512, ou pour synchroniser l’éclairage d’au moins deux appareils, s’ils sont configurés en mode maître / esclave. Le nombre combiné de canaux requis par tous les appareils sur un câble data série détermine le nombre d’appareils que ce câble peut prendre en charge. -
Page 13: Panneau De Contrôle
Adressage DMX Le panneau de contrôle situé sur la face avant du Compact Dynamic Set vous permet d’assigner l’adresse DMX à l’appareil. Il s’agit du premier canal à partir duquel le Compact Dynamic Set répond au contrôleur. Si vous utilisez le contrôleur, retenez que l’unité possède 3 canaux. -
Page 14: Vue D'ensemble
Vue d’ensemble 1. Programme automatique 2. Adresses DMX 3. Mode esclave 4. Contrôle sonore 5. Couleur statique 6. Programmes intégrés... -
Page 15: Options Du Menu Principal
1) Appuyez sur le bouton Mode jusqu’à ce que l’écran affiche 2) Grâce à ce menu, vous pouvez définir le mode automatique du Compact Dynamic Set. 3) Appuyez sur Setup pour entrer dans le menu AUTO. Vous pouvez sélectionner 3 sous-menus différents. -
Page 16: Mode De Contrôle Sonore
Avec ce menu, vous pouvez définir l’adressage DMX. 1) Appuyez sur le bouton Mode jusqu’à ce que l’écran affiche 2) Grâce à ce menu, vous pouvez définir le mode du programme intégré du Compact Dynamic Set. Vous pouvez choisir parmi 42 programmes intégrés en utilisant les boutons Up/ Down. -
Page 17: Canaux Dmx
Canaux DMX 3 canaux Canal 1 – programmes intégrés 1 - 5 Programme 1 6 - 11 Programme 2 12 - 17 Programme 3 18 - 23 Programme 4 24 - 29 Programme 5 30 - 35 Programme 6 36 - 41 Programme 7 42 - 47 Programme 8... - Page 18 Canal 2 – sensibilité audio (lorsque le canal 1 est réglé sur une valeur comprise entre 252 et 0 - 255 Sensibilité audio allant de faible à élevée Canal 3 – pas de fonction (lorsque le canal 1 est réglé sur 0 Canal 3 –...
-
Page 19: Entretien
Entretien Le Showtec Compact Dynamic Set ne requiert presque aucune maintenance. Cependant, vous devez veiller à la propreté de l’unité. Si tel n’est pas le cas, la luminosité de l’appareil pourrait être réduite de manière significative. Débranchez l’alimentation électrique puis nettoyez le couvercle à l’aide d’un chiffon humide. - Page 20 Problème Cause(s) probable(s) Solution(s) Un ou plusieurs L’alimentation est défectueuse. • Vérifiez si l’appareil est allumé et les appareils câbles correctement branchés. semblent Le fusible principal a grillé. • Remplacez le fusible. totalement hors d’usage. Les appareils se Le contrôleur n’est pas connecté. •...
-
Page 21: Caractéristiques Du Produit
Caractéristiques du produit Modèle : Showtec Compact Dynamic Set Un set comprend : quatre LED Parcans, un stand + sac et une barre en T avec contrôleur intégré Poids : 1,70 kg Stand Hauteur max. : 2,61 m Hauteur min. : 1,14 m Poids : 3,46 kg Contrôleur de poursuite + 4 parcans...
