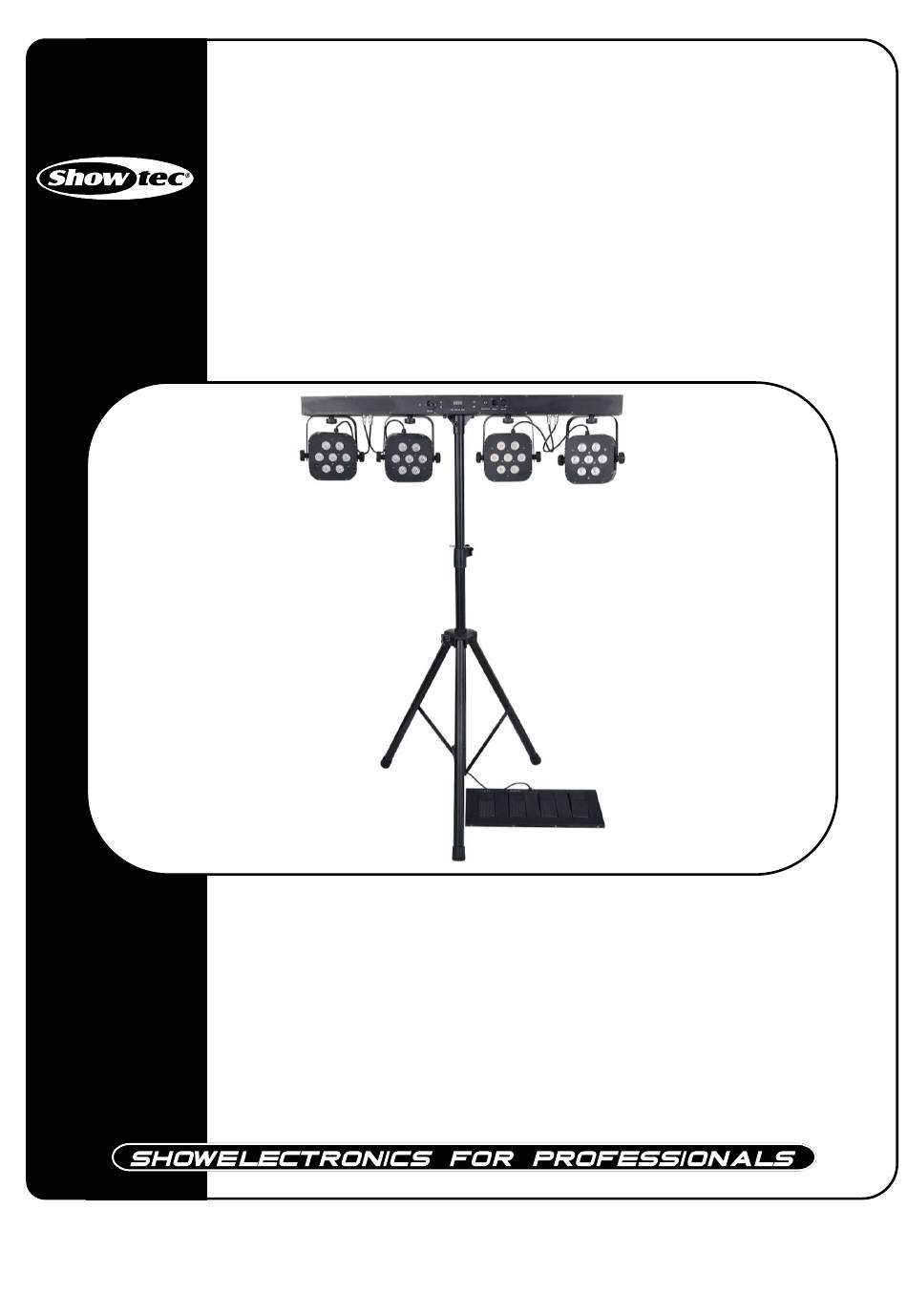

- Page 1 Compact Power Lightset ORDERCODE 30268...
- Page 2 Vous venez d’acheter un produit fantastique et innovant signé Showtec. Le Showtec Compact Power Lightset est source de divertissement n’importe où. Que vous optiez pour une utilisation immédiate ou un show DMX sophistiqué, ce produit vous permettra d’obtenir tous les effets désirés.
-
Page 3: Table Des Matières
Showtec Guide du produit Showtec Compact Power Lightset™ Avertissement.................…...………………..…………………………….. Instructions de déballage………….……………………………………………………………………………….. Usage.…………………………………………………………………………………….…………………………….. Fixation.………………………………………………………………………………………………………………… Procédure de restitution……………………………………………………………………........Réclamations……………………………………………………………………............. Description de l'appareil................…...………………………………….. Caractéristiques et vue d'ensemble………………………………...….……………….………….……….………… Configuration et fonctionnement........................Modes commandés…………………………………………………………………………………………….…… Compact Power Lightset unique (Programmes intégrés, Fonctionnement automatique, Couleur statique)……............................. -
Page 4: Avertissement
à l'usine, il est important que l'appareil soit restitué à l’usine dans son emballage d’origine. Votre colis comprend : • Showtec Power Compact Lightset • Pied, barre en T avec pochette de transport incluse • Contrôleur à pédale inclus •... - Page 5 Laissez l'appareil éteint jusqu'à ce qu'il atteigne la température ambiante de la pièce dans laquelle il se trouve. Si votre appareil Showtec ne fonctionne pas correctement, cessez immédiatement son utilisation. Emballez l'unité solidement (de préférence dans son emballage d'origine), et confiez-le à votre revendeur Showtec pour réparation.
-
Page 6: Usage
L'utilisateur est responsable du positionnement et du fonctionnement correct du dispositif Compact Power Lightset. Le fabricant n'acceptera aucune responsabilité pour des dommages causés par un usage impropre ou une installation incorrecte de cet appareil. Cet appareil appartient à la classe de protection I. Par conséquent, il est obligatoire de brancher le conducteur jaune/vert à... -
Page 7: Branchement Électriques
Branchement électriques Branchez la prise de l'appareil aux conducteurs électriques. Faites toujours attention à ce que le câble de couleur soit branché au bon endroit. International Câble UE Câble UK Câble US Broche MARRON ROUGE JAUNE / CUIVRE PHASE BLEU NOIR ARGENT JAUNE / VERT... -
Page 8: Description De L'appareil
Description de l'appareil Caractéristiques Le Compact Power Lightset Showtec est un projecteur à haute puissance et grands effets. • Consommation de puissance : 90 Watts • Source lumineuse : Total 28x 3W diodes RVB (3 en 1) • Idéal pour les musiciens, les groupes et DJ mobiles •... -
Page 9: Configuration Et Fonctionnement
Configuration et fonctionnement Avant de brancher l'unité, assurez-vous toujours que l’alimentation corresponde à la tension spécifiée pour le produit. N'essayez pas de brancher un produit d'une tension de 120 V à une prise de 230V ou vice versa. Retirez tous les éléments ayant servi à l’emballage du Compact Power Lightset. Vérifiez que toute la mousse et le rembourrage en plastique ont été... -
Page 10: Compact Power Lightset Multiple (Commande Dmx)
Compact Power Lightset multiple (Commande DMX) 1. Laissez au moins 1 mètre de chaque côté pour permettre à l’air de circuler. Utilisez toujours un câble de sécurité (code de commande 70140 / 70141). 3. Utilisez un câble XLR 3 broches pour brancher le dispositif Compact Power Lightset et d’autres dispositifs. -
Page 11: Raccordement De L'appareil
Raccordement de l’appareil Vous aurez besoin d'une liaison de données sérielle pour faire fonctionner un ou plusieurs projecteurs à l’aide d’un contrôleur DMX-512 ou pour synchroniser un spectacle lumière sur deux ou plusieurs appareils configurés en mode maître/esclave. Le nombre combiné de canaux exigés par tous les appareils sur une liaison de données sérielle détermine le nombre d'appareils que la liaison de données peut supporter. -
Page 12: Panneau De Commande
Panneau de commande Fig. 4 A. Écran LCD D. Touche Up (en haut) B. CHOISISSEZ une touche E. Touche Down (en bas) C. Touche ENTER (ENTRÉE) Mode de commande DMX Les appareils sont adressés individuellement sur une liaison de données reliée au contrôleur. -
Page 13: Vue D'ensemble Du Menu
Vue d'ensemble du menu 1. Programme Auto 2. Adresse DMX 3. Esclave 4. Commande sonore 5. Couleur statique 6. Programmes intégrés... -
Page 14: Options Du Menu Principal
Options du menu principal Auto Adresse DMX Esclave Commande sonore Couleur Programmes intégrés 1. Programme de fonctionnement automatique 1) Appuyez sur la touche MODE de l'appareil jusqu'à ce que l’indication suivante s’affiche sur l’écran 2) Dans ce menu, vous pouvez configurer le mode Auto du Compact Power Lightset. 3) Appuyez sur la touche Setup (Configuration) pour accéder au menu AUTO. -
Page 15: Mode De Commande Du Son
3. Mode esclave Lorsque l’indication suivante s’affiche sur l’écran : , L'appareil est en mode esclave. Il réagira de la même manière que son maître. 4. Mode de commande du son 1) Appuyez sur la touche MODE de l'appareil jusqu'à ce que l’indication suivante s’affiche sur l’écran Allumez la musique, le Compact Power Lightset réagira au rythme de la musique. - Page 16 6. Programmes intégrés...
-
Page 17: Mode Dmx
Mode DMX Le Compact Power Lightset peut fonctionner avec un contrôleur en mode commandé ou sans contrôleur en mode autonome. Canaux DMX ( 3 canaux) Canal 1 - Rouge 0-255 Ajustement graduel du Rouge de 0 à100% Canal 2 - Vert 0-255 Ajustement graduel du Vert de 0 à100% Canal 3 - Bleu... - Page 18 Channel 6 –Bleu 0-255 Ajustement graduel du Bleu de 0 à 100% Canal 7 - Stroboscope (le gradateur doit être ouvert 0-255 Effet stroboscope, de lent à rapide (0-20 clignotements/sec.) Canal 8 – Intensité du gradateur 0-255 Ajustement graduel de l’intensité du gradateur de 0 à100% Canaux DMX ( 14 canaux) Canal 1 - Rouge...
- Page 19 Canal 12 - Bleu 0-255 Ajustement graduel du Bleu de 0 à 100% Canal 13 - Stroboscope (le gradateur doit être ouvert 0-255 Effet stroboscope, de lent à rapide (0-20 clignotements/sec.) Canal 14 – Intensité du gradateur 0-255 Ajustement graduel de l’intensité du gradateur de 0 à100% Canaux DMX ( 2 canaux) Canal 1 - Couleurs / Programmes...
- Page 20 Canaux DMX ( 15 canaux) Canal 1 – Mode commande/exploitation Mode RVB pour CH2-15 10-249 Programme Auto 250-255 Commande sonore Canal 2 – Gradateur maître 0-255 Ajustement graduel de l’intensité du gradateur de 0 à100% Canal 3 - Obturateur / Stroboscope (le gradateur doit être ouvert Aucune fonction 0-255 Effet stroboscope, de lent à...
- Page 21 Canaux DMX ( 7 canaux) Canal 1 - Rouge 0-255 Ajustement graduel du Rouge de 0 à100% Canal 2 - Vert 0-255 Ajustement graduel du Vert de 0 à100% Canal 3 - Bleu 0-255 Ajustement graduel du Bleu de 0 à 100% Canal 4 - Couleurs / Programmes Aucune fonction 10-19...
-
Page 22: Entretien
Ajustement graduel de l’intensité du gradateur de 0 à100% Entretien Le Compact Power Lightset Showtec n'exige presque aucun entretien. Cependant, il est conseillé de le maintenir en bon état de propreté. Dans le cas contraire, la puissance lumineuse de l’appareil pourrait être considérablement réduite. -
Page 23: Aucune Réponse Au Dmx
Aucune réponse au DMX Réponse : Vous pouvez suspecter le câble DMX ou les connecteurs, un dysfonctionnement du contrôleur, un dysfonctionnement de la carte DMX d’effets de lumière. 1. Vérifiez le câble DMX : Débranchez l'unité, changez le câble DMX, puis rebranchez l’alimentation électrique. -
Page 24: Spécifications Du Produit
Spécifications du produit Modèle : Showtec Compact Power Lightset L’ensemble contient : 4 diodes plates Parcans, 1 pied + housse et 1 barre en T avec contrôleur intégré Housse Poids : 2,84 kg Pied Hauteur max : 2,00 mètres Hauteur min : 1,20 mètre Poids : 2,92 kg Contrôleur de synchronisation de poursuite + 4 parcans...
