- Page 1 MANUEL D’UTILISATEUR FRANÇAIS Compact Power Lightset MKII Code commande : 30268 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas...
-
Page 2: Table Des Matières
Compact Power Lightset MKII Table des matières Avertissement ..................................2 Consignes de sécurité ..............................2 Conditions d’utilisation ..............................4 Fixation .................................... 5 Branchement à la prise secteur ..........................5 Instructions de renvoi ..............................6 Réclamations ................................. 6 Description de l’appareil ..............................7 Accessoires en option .............................. -
Page 3: Avertissement
Si un appareil doit être renvoyé à l’usine, il est important de le remettre dans sa boîte et son emballage d’origine. Le contenu expédié comprend : ● Showtec Compact Power Lightset MKII ● Stand et sac de transport inclus ●... - Page 4 Compact Power Lightset MKII Pour conserver votre matériel en bon état et vous assurer qu’il fonctionne correctement et en toute sécurité, il est absolument indispensable pour l’utilisateur de suivre les consignes et avertissements de sécurité de ce manuel. Veuillez noter que les dommages causés par tout type de modification manuelle apportée à l’appareil ne sont en aucun cas couverts par la garantie.
-
Page 5: Conditions D'utilisation
Laissez l’appareil hors tension et à température ambiante. ● Si votre produit Showtec ne fonctionne pas correctement, veuillez cesser de l’utiliser immédiatement. Emballez-le correctement (de préférence dans son emballage d’origine) et renvoyez-le à votre revendeur Showtec pour révision. -
Page 6: Fixation
Compact Power Lightset MKII Fixation Veuillez suivre les directives européennes et nationales concernant la fixation, l’assemblage de structures et autres problèmes de sécurité. N’essayez pas d’installer cet appareil vous-même ! Confiez cette tâche à un revendeur autorisé ! Procédure ● Si le Compact Power Lightset est suspendu à... -
Page 7: Instructions De Renvoi
Compact Power Lightset MKII Instructions de renvoi S’acquitter de l’affranchissement postal de la marchandise renvoyée avant de l’expédier et utiliser les matériaux d’emballage d’origine ; aucun timbre de retour prépayé ne sera fourni. Étiqueter clairement l’emballage à l’aide du numéro d’autorisation de renvoi (RMA – Return Authorization Number). -
Page 8: Description De L'appareil

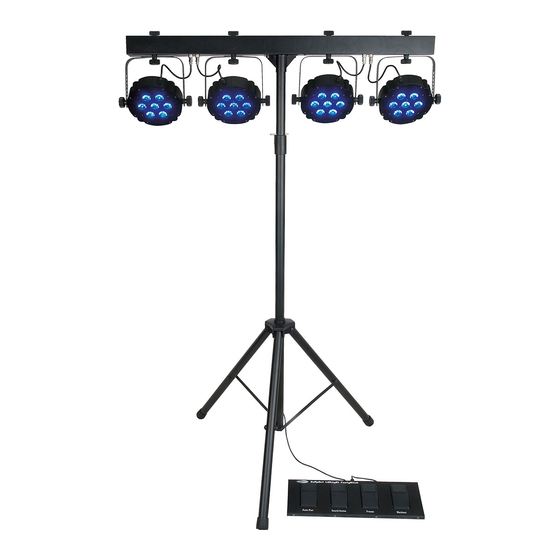

Description de l’appareil Caractéristiques Le Showtec Compact Power Lightset MKII est une barre en T avec 4 spots LED montée sur un trépied lumières et livrée avec un boîtier rigide et un support. Véritable kit plug and play complet, cet appareil offre plusieurs programmes de poursuite internes et peut être contrôlé... -
Page 9: Panneau Arrière
Compact Power Lightset MKII Panneau arrière Schéma 1 01) 7 LEDs 3 W RGB (un spot) 02) Connexion à la terre 03) Alimentation IEC + fusible 1A / 250 V 04) Boutons de menu + affichage LED 05) Entrée du pédalier 06) Connecteur de signal DMX à... -
Page 10: Modes De Contrôle
Compact Power Lightset MKII Modes de contrôle 6 modes sont proposés : Programmes intégrés Fonctionnement automatique Couleur statique Contrôle sonore Maître/esclave. DMX-512 (2, 3, 4, 7, 8, 14 ou 15 canaux) Un Compact Power Lightset (fonctionnement automatique, programmes intégrés, couleur statique) 01) Fixez l’éclairage à... -
Page 11: Plusieurs Compact Power Lightset (Mode Dmx512)
Compact Power Lightset MKII Plusieurs Compact Power Lightset (mode DMX512) 01) Fixez l’éclairage à effet lumineux à une structure solide ou posez-le sur le sol. Laissez au moins 0,5 mètre sur tous les côtés pour que l’air circule comme il faut. 02) Utilisez toujours un câble de sécurité... -
Page 12: Câblage De L'appareil
Compact Power Lightset MKII Câblage de l’appareil Vous allez avoir besoin d’une ligne de données sérielle pour générer des shows lumineux, que ce soit pour contrôler un ou plusieurs appareils par le biais d’une console DMX-512 ou pour synchroniser des shows basés sur au moins deux appareils configurés préalablement en mode maître/esclave Le nombre combiné... -
Page 13: Panneau De Commande
Compact Power Lightset MKII Panneau de commande A. Écran LCD B. Bouton Mode C. Bouton Setup (configuration) D. Bouton Up E. Bouton Down Schéma 4 Mode de contrôle DMX Les appareils sont reliés individuellement sur un câble de transmission de données et connectés à la console de contrôle Les appareils répondent au signal DMX de la console de contrôle. -
Page 14: Vue D'ensemble Du Menu
Compact Power Lightset MKII Vue d’ensemble du menu Code commande : 30268... -
Page 15: Options Du Menu Principal
Compact Power Lightset MKII Options du menu principal Fonctionnement automatique Adresse DMX / configuration DMX Mode esclave Mode contrôle sonore Couleur statique Programmes intégrés 1. Programme automatique Ce menu vous permet de définir le mode Auto du Compact Power Lightset MKII. 01) Appuyez sur le bouton Mode de l’appareil jusqu’à... -
Page 16: Mode Esclave
Compact Power Lightset MKII 3. Mode esclave Ce menu vous permet de définir l’appareil comme esclave. 01) Appuyez sur le bouton Mode jusqu’à ce que l’écran affiche 02) Si l’appareil n’a pas été configuré comme appareil esclave, il sera défini comme appareil maître. Tous les appareils esclave suivront le mouvement du maître. - Page 17 Compact Power Lightset MKII 07) Si vous choisissez , appuyez sur le bouton Setup pour naviguer parmi les réglages de la vitesse, du temps de fondu ou de la fréquence du stroboscope, ou encore pour choisir les couleurs du segment 1 ou 2 : Code commande : 30268...
-
Page 18: Pédalier
Compact Power Lightset MKII Pédalier Pédalier (30269) inclus ! Fonction du pédalier 01) Appuyez sur la pédale Auto Run pour passer en mode de fonctionnement automatique. 02) Appuyez sur la pédale Sound Active pour passer en mode de contrôle sonore. 03) Appuyez sur la pédale Freeze pour mettre la fonction en pause. -
Page 19: Canaux Dmx
Compact Power Lightset MKII Canaux DMX 3 canaux (d-P1) Canal 1 – variateur d’intensité rouge 0-255 Réglage graduel du rouge, de sombre à plus clair Canal 2 – variateur d’intensité vert 0-255 Réglage graduel du vert, de sombre à plus clair Canal 3 –... - Page 20 Compact Power Lightset MKII Canal 3 – variateur d’intensité bleu (le canal 8 doit être réglé sur une valeur comprise entre 1 et 255 0-255 Réglage graduel du bleu de 0 à 100 % Canal 4 – variateur d’intensité rouge (le canal 8 doit être réglé...
-
Page 21: Canaux (D-P4)
Compact Power Lightset MKII 14 canaux (d-P4) Canal 1 – variateur d’intensité rouge (le canal 14 doit être réglé sur une valeur comprise entre 1 et 255 0-255 Réglage graduel du rouge de 0 à 100 % Canal 2 – variateur d’intensité vert (le canal 14 doit être réglé sur une valeur comprise entre 1 et 255 0-255 Réglage graduel du vert de 0 à... - Page 22 Compact Power Lightset MKII Canal 6 – variateur d’intensité bleu (le canal 14 doit être réglé sur une valeur comprise entre 1 et 255 0-255 Réglage graduel du bleu de 0 à 100 % Canal 7 – variateur d’intensité rouge (le canal 14 doit être réglé...
-
Page 23: Canaux (D-P5)
Compact Power Lightset MKII Canal 11 – variateur d’intensité vert (le canal 14 doit être réglé sur une valeur comprise entre 1 et 255 0-255 Réglage graduel du vert de 0 à 100 % Canal 12 – variateur d’intensité bleu (le canal 14 doit être réglé sur une valeur comprise entre 1 et 255 0-255 Réglage graduel du bleu de 0 à... -
Page 24: Canaux (D-P6)
Compact Power Lightset MKII Canal 2 – programmes intégrés de vitesse (le canal 1 doit être réglé sur une valeur comprise entre 80 et 239 0-255 Réglage graduel de la vitesse, de lent à rapide Canal 2 – contrôle sonore (le canal 1 doit être réglé sur une valeur comprise entre 240 et 255 0-255 Sensibilité... - Page 25 Compact Power Lightset MKII Canal 7 – variateur d’intensité rouge (le canal 1 doit être réglé sur une valeur comprise entre 0 et 9 et le canal 2 entre 1 et 255 0-255 Réglage graduel du rouge de 0 à 100 % Canal 8 –...
- Page 26 Compact Power Lightset MKII Canal 12 – variateur d’intensité bleu (le canal 1 doit être réglé sur une valeur comprise entre 0 et 9 et le canal 2 entre 1 et 255 0-255 Réglage graduel du bleu de 0 à 100 % Canal 13 –...
-
Page 27: Canaux (D-P7)
Compact Power Lightset MKII 7 canaux (d-P7) Canal 1 – variateur d’intensité rouge (le canal 7 doit être réglé sur une valeur comprise entre 1 et 255 0-255 Réglage graduel du rouge, de sombre à clair Canal 2 – variateur d’intensité vert (le canal 7 doit être réglé sur une valeur comprise entre 1 et 255 0-255 Réglage graduel du vert, de sombre à... - Page 28 Compact Power Lightset MKII Code commande : 30268...
-
Page 29: Maintenance
04) Les cordons d’alimentation ne devront présenter aucune trace de dommage ou de fatigue des matériaux. Le Showtec Compact Power Lightset MKII ne requiert presque aucune maintenance. Cependant, vous devez veiller à ce que l’appareil reste propre. Si tel n’est pas le cas, la luminosité de l’appareil pourrait être réduite de manière significative. -
Page 30: Résolution Des Problèmes
Il se peut que le problème soit lié : à l’alimentation, aux LED ou au fusible. 01) Alimentation. Vérifiez que l’appareil est branché sur la bonne alimentation. 02) LED. Rapportez le Compact Lightset MKII à votre revendeur Showtec. 03) Fusible. Remplacez le fusible. Reportez-vous à la page 27 pour remplacer le fusible. - Page 31 Compact Power Lightset MKII Problème Cause(s) probable(s) Solution L’alimentation est défectueuse • Vérifiez que l’appareil est allumé Un ou plusieurs et que les câbles sont appareils ne correctement branchés. fonctionnent pas Le fusible principal a grillé • Remplacez le fusible. Les appareils se La console de contrôle n’est pas •...
-
Page 32: Caractéristiques Du Produit
Compact Power Lightset MKII Caractéristiques du produit Modèle : Showtec Compact Lightset MKII Tension d’entrée : 100-240 V C.A., 50/60 Hz Consommation électrique 90 W Raccordement DMX : 30 unités Fusible : 1A/250V Dimensions de la barre en T et des 4... -
Page 33: Dimensions
Compact Power Lightset MKII Dimensions Barre en T et 4 parcans Support Poids du support : 2,9 kg Code commande : 30268... - Page 34 Compact Power Lightset MKII Pédalier Poids : 1,6 kg Poids : 2,8 kg Code commande : 30268...
- Page 35 ©2018 Showtec...
