Compact Power Lightset MKII

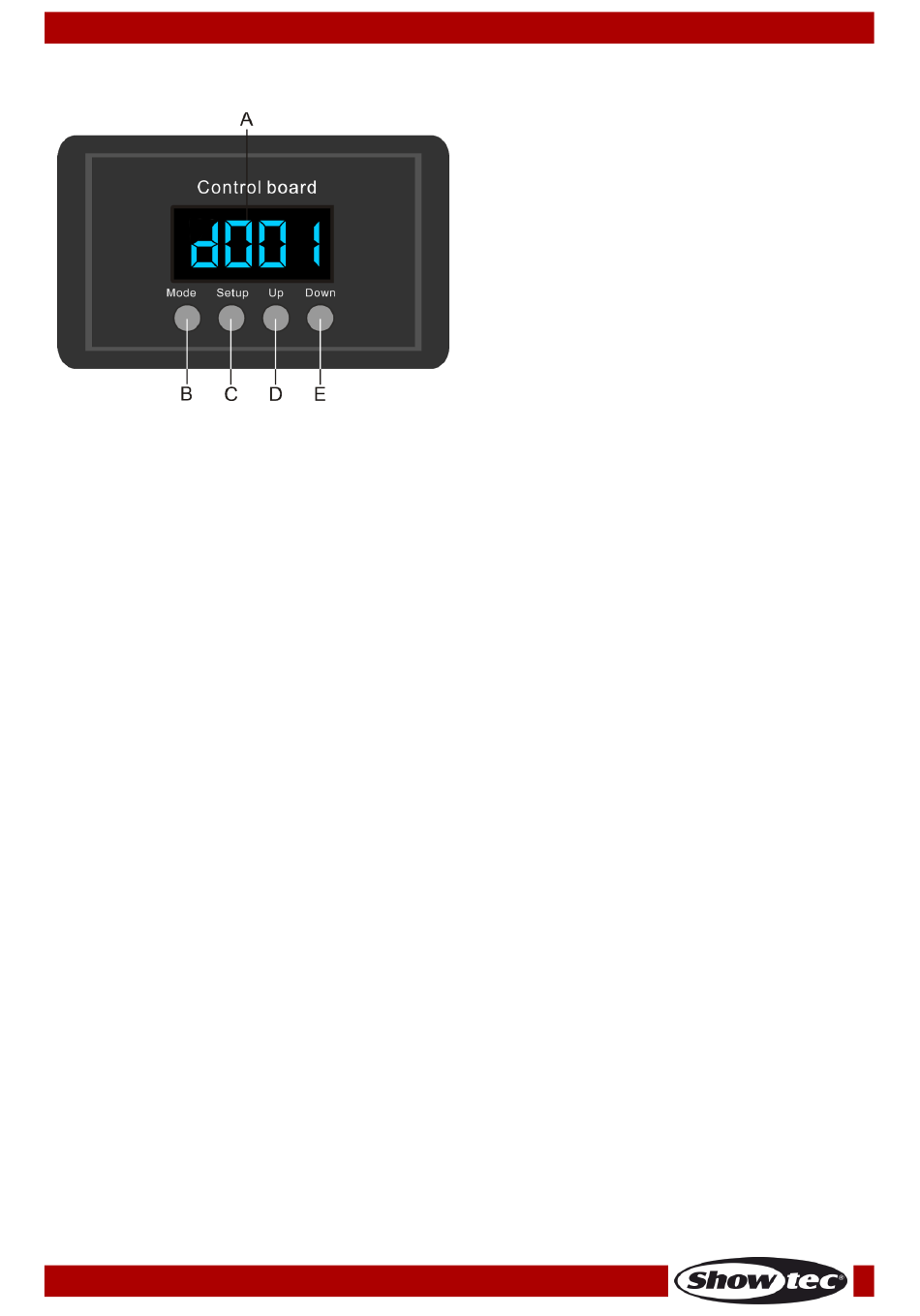

Panneau de commande

Mode de contrôle DMX
Les appareils sont reliés individuellement sur un câble de transmission de données et connectés à la
console de contrôle
Les appareils répondent au signal DMX de la console de contrôle. (Si vous avez sélectionné et
sauvegardé une adresse DMX, la console de contrôle l'affiche automatiquement lors de l'utilisation
suivante).

Adressage DMX

Le panneau de contrôle situé sur la face arrière de l'appareil vous permet d'assigner l'adresse DMX à
l'appareil. Il s'agit du premier canal à partir duquel le Compact Power Lightset répond à la console de
contrôle. Si vous utilisez ladite console, retenez que l'appareil possède 15 canaux. Si vous utilisez plusieurs
Compact Lightset, assurez-vous de définir correctement l'adressage DMX. Ainsi, l'adresse DMX du
premier Compact Power Lightset devrait être 1 (d001) ; celle du second Compact Power Lightset devrait
être 1+15 = 16 (d016) ; celle du troisième Compact Power Lightset devrait être 16+15 = 31 (d031), etc.
Assurez-vous qu'il n'y a pas de superposition entre les canaux pour pouvoir contrôler chaque Compact
Power Lightset correctement. Si au moins deux Compact Power Lightsets partagent une même adresse,
ils fonctionnent de la même manière.
Contrôle :
Après avoir défini les adresses de tous les Compact Power Lightset, vous pouvez commencer à les faire
fonctionner par le biais de votre console de contrôle de l'éclairage.
Remarque : Une fois allumé, le Compact Power Lightset détecte automatiquement si des données DMX
512 sont reçues ou non. Le problème peut être lié au fait que :
Le câble XLR venant du contrôleur n'est pas connecté à l'entrée du Compact Power Lightset.
Le contrôleur n'est pas branché ou est défectueux, le câble ou la console est défectueux ou les
câbles de signaux sont permutés dans la prise entrante.
Remarque : il est nécessaire d'insérer un bouchon de terminaison XLR (120 ohms) dans le dernier appareil
afin d'assurer une transmission correcte sur la ligne DMX.
Code commande : 30268
A. Écran LCD
B. Bouton Mode
C. Bouton Setup (configuration)
D. Bouton Up
E. Bouton Down
Schéma 4
12
