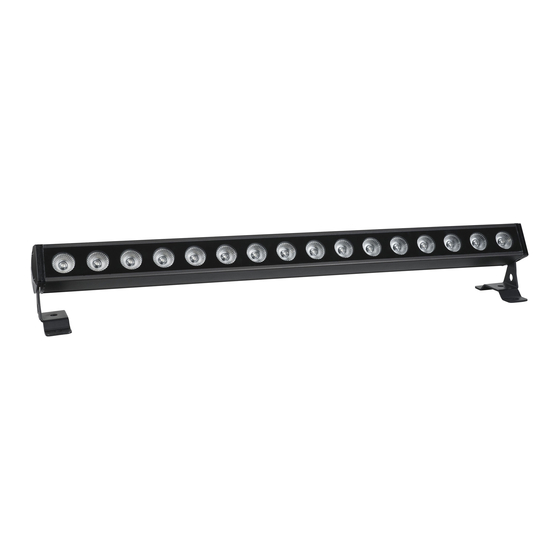

- Page 1 MODE D'EMPLOI FRANÇAIS Cameleon Bar 16 Q4 Code produit : 42670 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas...
-
Page 2: Table Des Matières
Cameleon Bar 16 Q4 Table des matières Avertissement ..................................2 Consignes de sécurité ..............................2 Conditions d’utilisation ..............................4 Fixation .................................... 4 Branchement à la prise secteur ..........................5 Instructions de renvoi ..............................6 Réclamations ................................. 6 Description du système ..............................7 Panneau avant ................................ -
Page 3: Avertissement
S’il est nécessaire de renvoyer l’appareil à l’usine, veiller à utiliser la boîte en carton et les matériaux d’emballage d’origine. Le contenu expédié comprend : Showtec Cameleon Bar 16 Q4 1 prise Schuko pour fil d’alimentation à 3 broches (IP-65), de 1,5 m de long ... -
Page 4: Important
Cameleon Bar 16 Q4 Avant la première mise en marche de votre appareil, assurez-vous qu’aucun dommage n’a été causé pendant le transport. Dans le cas contraire, contactez votre revendeur. Pour conserver votre matériel en bon état et s’assurer qu’il fonctionne correctement et en toute sécurité, il est absolument indispensable pour l’utilisateur de suivre les consignes et avertissements de sécurité... -
Page 5: Conditions D'utilisation
En cas de remplacement, utilisez uniquement des fusibles de même type ou de même calibre. • L’utilisateur est responsable du positionnement et du fonctionnement corrects de la rampe Cameleon Bar 16 Q4. Le fabricant décline toute responsabilité en cas de dommages causés par la mauvaise utilisation ou l’installation incorrecte de cet appareil. •... -
Page 6: Branchement À La Prise Secteur
Cameleon Bar 16 Q4 La rampe Cameleon Bar 16 Q4 peut être placée sur une surface au sol dégagée ou montée sur un mur. Une mauvaise installation peut entraîner des dégâts importants ainsi que des blessures graves ! Branchement à la prise secteur Branchez la fiche d’alimentation de l’appareil dans la prise secteur. -
Page 7: Instructions De Renvoi
Cameleon Bar 16 Q4 Instructions de renvoi S’acquitter de l’affranchissement postal de la marchandise renvoyée avant de l’expédier et utiliser les matériaux d’emballage d’origine ; aucun timbre de retour prépayé ne sera fourni. Étiqueter clairement l’emballage à l’aide du numéro d’autorisation de renvoi (RMA – Return Authorization Number). Les produits renvoyés sans numéro RMA seront refusés. -
Page 8: Description Du Système
Cameleon Bar 16 Q4 Description du système Caractéristiques La Cameleon Bar 16 Q4 est une rampe à LED d’une grande puissance et dotée d’effets d’excellente qualité, Tension en entrée : 100-240 V C.A., 50 / 60Hz Consommation : 80W @FO ... -
Page 9: Panneau Avant
08) Connexion de mise à la terre Installation Retirez tout le matériel d’emballage de la rampe Cameleon Bar 16 Q4. Veiller à retirer tous les coussinets de mousse et de plastique. Brancher tous les fils. N’alimentez pas le système avant de l’avoir correctement configuré et connecté. -
Page 10: Modes De Contrôle
Cameleon Bar 16 Q4 Modes de contrôle 5 modes sont proposés : • Programme automatique • Programmes intégrés • Mode de contrôle manuel des couleurs • Mode maître / esclave • DMX-512 (4, 5, 6, 9 canaux) Une Cameleon Bar (programme automatique) 01) Fixez l’éclairage à... -
Page 11: Plusieurs Camaleon Bars (Contrôle Dmx)
Cameleon Bar 16 Q4 Plusieurs Cameleon Bars (contrôle maître / esclave) Fig. 03 Plusieurs Cameleon Bars (contrôle DMX) 01) Fixez l’éclairage à effet lumineux à une structure solide. Laissez au moins 0,5 mètre sur tous les côtés pour que l’air circule comme il faut. - Page 12 Cameleon Bar 16 Q4 Configuration DMX de plusieurs Cameleon Bars Fig. 04 Remarque : Reliez tous les fils avant de connecter à l’alimentation électrique Remarque : Vous ne pouvez pas brancher un fil DMX standard directement dans la prise. Faites attention de bien utiliser le fil spécial de branchement DMX (42708) et les rallonges 42707/427076).
-
Page 13: Connexion De L'appareil
Cameleon Bar 16 Q4 Connexion de l’appareil Vous allez avoir besoin d’un fil de transmission de données en série pour faire fonctionner l’éclairage d’un ou de plusieurs appareils, si vous utilisez une console de contrôle DMX-512, ou pour synchroniser l’éclairage d’au moins deux appareils, s’ils sont configurés en mode maître / esclave. Le nombre combiné... -
Page 14: Panneau De Contrôle
Cameleon Bar 16 Q4 Panneau de contrôle A) Écran à OLED B) Bouton MODE C) Bouton UP (défilement vers le haut) D) Bouton SET E) Bouton DOWN (défilement vers le bas) Fig. 05 Mode de contrôle Les appareils sont reliés individuellement sur un fil de transmission de données, et connectés à la console de contrôle. -
Page 15: Vue D'ensemble
Cameleon Bar 16 Q4 Vue d’ensemble Code produit : 42670... -
Page 16: Options Du Menu Principal
Cameleon Bar 16 Q4 Options du menu principal 01) Dès que vous allumez l’appareil, l’écran affiche : 02) Appuyez sur le bouton SET ou MODE pour ouvrir le menu principal. L’écran affichera : 03) Appuyez sur les boutons UP/DOWN pour parcourir le menu. -
Page 17: Adresse Dmx / Configuration Dmx
Cameleon Bar 16 Q4 3. Adresse DMX / configuration DMX Grâce à ce menu, vous pouvez régler l’adresse DMX de l’appareil et sélectionner un mode de canal DMX. 01) Sur le menu principal, appuyez sur les boutons UP/DOWN pour choisir DMX. -
Page 18: Paramètres
Cameleon Bar 16 Q4 6. Paramètres Grâce à ce menu, vous pouvez régler les paramètres de l’appareil. 01) Sur le menu principal, appuyez sur les boutons UP/DOWN pour choisir Settings. 02) Appuyez sur le bouton SET pour ouvrir le menu. -
Page 19: Dmx Fail (Problème De Mode Dmx)
Cameleon Bar 16 Q4 6.3. DMX Fail (problème de mode DMX) Grâce à ce menu, vous pouvez modifier le comportement de l’appareil en cas de problème de signaux DMX. 01) Sur le menu Settings, appuyez sur les boutons UP/DOWN pour choisir DMX Fail. -
Page 20: Canaux Dmx
Cameleon Bar 16 Q4 Canaux DMX 4 canaux Canal 1 – Variateur d’intensité rouge 0-255 Réglage graduel du rouge de 0 à 100 % Canal 2 – Variateur d’intensité vert 0-255 Réglage graduel du vert de 0 à 100 % Canal 3 –... -
Page 21: Canaux
Cameleon Bar 16 Q4 210-216 Couleur 30 (R000, G000, B000, W255) 217-223 Couleur 31 (R075, G075, B000, W255) 224-230 Couleur 32 (R000, G000, B100, W255) 231-255 Couleur 33 (R255, G255, B255, W255) Canal 4 – Programmes intégrés Le variateur d’intensité doit être ouvert... -
Page 22: Canaux
Cameleon Bar 16 Q4 9 canaux Canal 1 – Variateur d’intensité master 0-255 Réglage graduel, de sombre à clair, 0 - 100 % Canal 2 – Stroboscope linéaire le variateur et le canal 3, 4 ou de 6 à 9 doivent être ouverts 0-10 Fermé... -
Page 23: Entretien
04) Les fils d’alimentation ne devront présenter aucune trace de dommage ou de fatigue des matériaux. La Cameleon Bar 16 Q4 ne requiert presque aucune maintenance. Cependant, vous devez veiller à ce que l’appareil reste propre. Si tel n’est pas le cas, la luminosité de l’appareil pourrait être réduite de manière significative. -
Page 24: Résolution Des Problèmes
01) Alimentation. Vérifiez que l’appareil soit branché sur la bonne alimentation. 02) LED. Rapportez le Cameleon Bar à votre revendeur Showtec. 03) Fusible interne. Rapportez le Cameleon Bar à votre revendeur Showtec. 04) Si tout ce qui est mentionné ci-dessus semble fonctionner correctement, rebranchez l’appareil. - Page 25 Cameleon Bar 16 Q4 Problème Cause (s) probable (s) Solution • Vérifiez que l’appareil soit allumé et que les fils soient correctement L’alimentation est défectueuse Un ou plusieurs branchés. appareils ne fonctionnent pas • Rapportez la Cameleon Bar à Le fusible interne a grillé.
-
Page 26: Spécifications Du Produit
Cameleon Bar 16 Q4 Spécifications du produit Modèle : Showtec Cameleon Bar 16 Q4 Tension en entrée : 100-240 V C.A., 50 / 60Hz Consommation : Courant d’entrée : 350mA Taux de rafraîchissement : > 6 000 Hz Indice de protection :... -
Page 27: Dimensions
Cameleon Bar 16 Q4 Dimensions Code produit : 42670... - Page 28 Cameleon Bar 16 Q4 Code produit : 42670...
- Page 29 ©2017 Showtec...
