- Page 1 MANUEL FRANÇAIS Helix 1800 Q4 RGBW Code commande : 43700 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas...
-
Page 2: Table Des Matières
Réglage et fonctionnement ............................9 Modes de contrôle ..............................10 Un Helix 1800 Q4 RGBW (programmes de fonctionnement automatique + programmes intégrés) ..10 Un Helix 1800 Q4 RGBW (mode manuel) ......................10 Plusieurs Helix 1800 Q4s (contrôle maître / esclave) ..................10 Plusieurs Helix 1800 Q4s (contrôle DMX) ...................... -
Page 3: Avertissement
Si un appareil doit être renvoyé à l’usine, il est important de le remettre dans sa boîte et son emballage d’origine. Le contenu expédié comprend : ● Helix 1800 Q4 RGBW Showtec ● Schuko vers Neutrik PowerCON True1 (longueur de câble : 1,5 m) ●... - Page 4 Laissez l’appareil hors tension et à température ambiante. Si votre produit Showtec ne fonctionne pas correctement, veuillez cesser de l’utiliser immédiatement. Emballez-le correctement (de préférence dans son emballage d’origine) et renvoyez-le à votre revendeur Showtec pour révision.
-
Page 5: Conditions D'utilisation
Confiez cette tâche à un revendeur autorisé ! Procédure : ● Si le Helix 1800 Q4 RGBW est fixé sous un plafond ou une solive, un système de fixation professionnel doit être utilisé. ● Utilisez un collier pour fixer le Helix 1800 Q4 RGBW au support de montage du système de fixation. -
Page 6: Branchement Au Secteur
Helix 1800 Q4 RGBW Une mauvaise installation peut provoquer de graves dommages matériels et physiques ! Branchement au secteur Branchez la fiche d’alimentation de l’appareil au secteur. Veillez à toujours connecter le bon câble de couleur à l’endroit approprié. International Câble UE... -
Page 7: Instructions De Retour
Helix 1800 Q4 RGBW Instructions de retour Les marchandises qui font l’objet d’un retour doivent être envoyées en prépayé et dans leur emballage d’origine. Aucun appel téléphonique ne sera traité. L’emballage doit clairement indiquer le numéro d’autorisation de retour (numéro RMA). Les produits renvoyés sans numéro RMA seront refusés. -
Page 8: Description De L'appareil

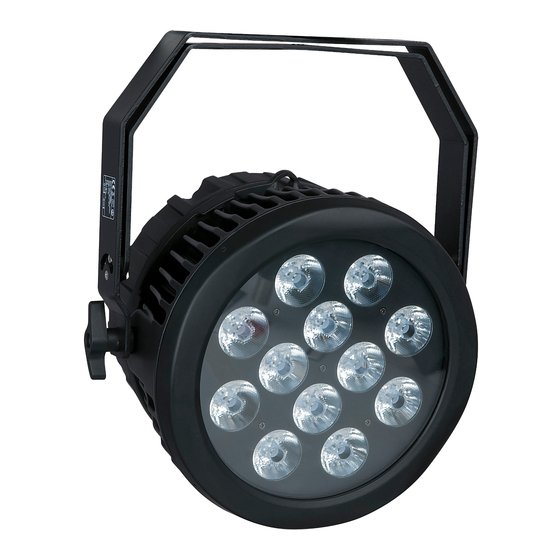

Helix 1800 Q4 RGBW Description de l’appareil Caractéristiques Le Helix 1800 Q4 RGBW Showtec est un parcan haute puissance. Quantité de LEDs : 12 LEDs RGBW 4-en-1 Modes DMX : 4, 6 ou 8 canaux Ouverture angulaire : 8°... -
Page 9: Panneau Avant
Helix 1800 Q4 RGBW Panneau avant Schéma 01 01) Support de montage 02) Vis de réglage 03) 12 LEDs RGBW 4-en-1 Code commande : 43700... -
Page 10: Panneau Arrière
REMARQUE : il est indispensable de connaître la notion DMX pour tirer pleinement parti de cette unité. Installation Retirez tout le matériel d'emballage du Helix 1800 Q4 RGBW. Veillez à ce que la mousse et le plastique de rembourrage soient complètement retirés. Branchez tous les câbles. -
Page 11: Modes De Contrôle
02) Utilisez toujours un câble de sécurité (code commande 70140 / 70141). 03) Branchez le bout du cordon d’alimentation sur une prise secteur adéquate. 04) Lorsque le Helix 1800 Q4 RGBW n’est pas connecté par un câble DMX, il fonctionne en tant qu’appareil autonome. -
Page 12: Plusieurs Helix 1800 Q4S (Contrôle Dmx)
03) Branchez le bout du cordon d’alimentation sur une prise secteur adéquate. 04) Utilisez un câble XLR à 3 broches pour connecter le Helix 1800 Q4 RGBW et autres appareils. 05) Raccordez les unités entre elles conformément au schéma (Fig. 4), puis connectez un câble DMX entre la sortie (OUT) DMX de la première unité... -
Page 13: Connexion De L'appareil
Neutrik®. Code commande FL71150 (1,5 m), FL713 (3 m), FL716 (6 m), FL7110 (10 m). Le Helix 1800 Q4 RGBW peut être utilisé avec une console de contrôle en mode contrôle ou sans console en mode autonome. -
Page 14: Panneau De Contrôle
Cependant, l’adresse DMX du premier Helix 1800 Q4 RGBW devrait être 1 (001) ; celle du second Helix 1800 Q4 RGBW devrait être 1 + 8 = 9 (009) ; celle du troisième Helix 1800 Q4 RGBW devrait être 9 + 8 = 17 (017), etc. -
Page 15: Vue D'ensemble
Helix 1800 Q4 RGBW Vue d’ensemble Code commande : 43700... -
Page 16: Options Du Menu Principal
SETTINGS. Informations 1 Fonctionnement automatique Grâce à ce menu vous pouvez définir le Helix 1800 Q4 RGBW sur le programme de fonctionnement automatique. 01) Appuyez sur le bouton MODE de l'appareil jusqu’à ce que l’écran LED affiche 2 programmes intégrés Avec ce menu, vous pouvez définir les programmes intégrés. -
Page 17: Mode Slave (Esclave)
Helix 1800 Q4 RGBW 08) Lorsque vous sélectionnez , vous pouvez appuyer sur les boutons UP / DOWN pour basculer entre les programmes intégrés. 09) Vous pouvez sélectionner 2 sous-menus différents. Vitesse comprise entre 000 et 100. Fréquence de clignotement comprise entre 000 et 099. -
Page 18: Paramètres
Helix 1800 Q4 RGBW 6.1 Paramètres 01) Appuyez sur le bouton SETUP pour ouvrir le menu 02) Vous pouvez utiliser les boutons UP / DOWN pour naviguer dans les 4 modes de sélection des courbes. 6.2 Réglages 01) Appuyez sur le bouton SETUP pour ouvrir le menu 02) Vous pouvez utiliser les boutons UP / DOWN pour sélectionner le rétro-éclairage désirée de l'heure... -
Page 19: Canaux Dmx
Helix 1800 Q4 RGBW Canaux DMX 4 canaux Canal 1 – variateur d’intensité rouge 0-255 Rouge de 0 – 100 % Canal 2 – Variateur d’intensité vert 0-255 Vert de 0 – 100 % Canal 3 – Variateur d’intensité bleu 0-255 Bleu de 0 –... - Page 20 Helix 1800 Q4 RGBW Canal 3 – Variateur d’intensité vert (le canal 1 doit être réglé sur une valeur comprise entre 001 et 255 0 - 255 Vert de 0 – 100 % Canal 4 – Variateur d’intensité bleu (le canal 1 doit être réglé sur une valeur comprise entre 001 et 255 0 - 255 Bleu de 0 –...
-
Page 21: Entretien
Stroboscope (couleur du stroboscope déterminée par les canaux 2 à 7) Entretien Le Helix 1800 Q4 RGBW Showtec ne requiert presque aucune maintenance. Cependant, vous devez veiller à la propreté de l’unité. Si tel n’est pas le cas, la luminosité de l’appareil pourrait être réduite de manière significative. -
Page 22: Dépannage
01) Alimentation. Vérifiez si l’unité est branchée à l’alimentation appropriée. 02) LEDs. Rapportez le Helix 1800 Q4 RGBW à votre revendeur Showtec. 03) Fusible interne. Rapportez le Helix 1800 Q4 RGBW à votre revendeur Showtec. 04) Si tout ce qui est mentionné ci-dessus semble fonctionner correctement, rebranchez l’unité. - Page 23 Helix 1800 Q4 RGBW Problème Cause(s) probable(s) Solution(s) Un ou plusieurs L’alimentation est défectueuse. ● Vérifiez si l’appareil est allumé et les appareils semblent câbles correctement branchés. totalement hors Le fusible interne a grillé. ● Rapportez l’appareil à votre revendeur d’usage.
-
Page 24: Caractéristiques Du Produit
Helix 1800 Q4 RGBW Caractéristiques du produit Modèle : Helix 1800 Q4 RGBW Showtec Tension d’entrée : 100 - 240 V C.A. / 50 / 60 Hz Courant d’entrée : 500 mA Consommation : 120W max. à pleine puissance Liaison d'alimentation : 4 pièces @ 110 V, 8 pièces @ 240 V... -
Page 25: Dimensions
Helix 1800 Q4 RGBW www.Showtec.info Site web : service@highlite.nl Adresse électronique : Dimensions Code commande : 43700... -
Page 26: Remarque
Helix 1800 Q4 RGBW Remarque Code commande : 43700... - Page 27 Helix 1800 Q4 RGBW Code commande : 43700...
