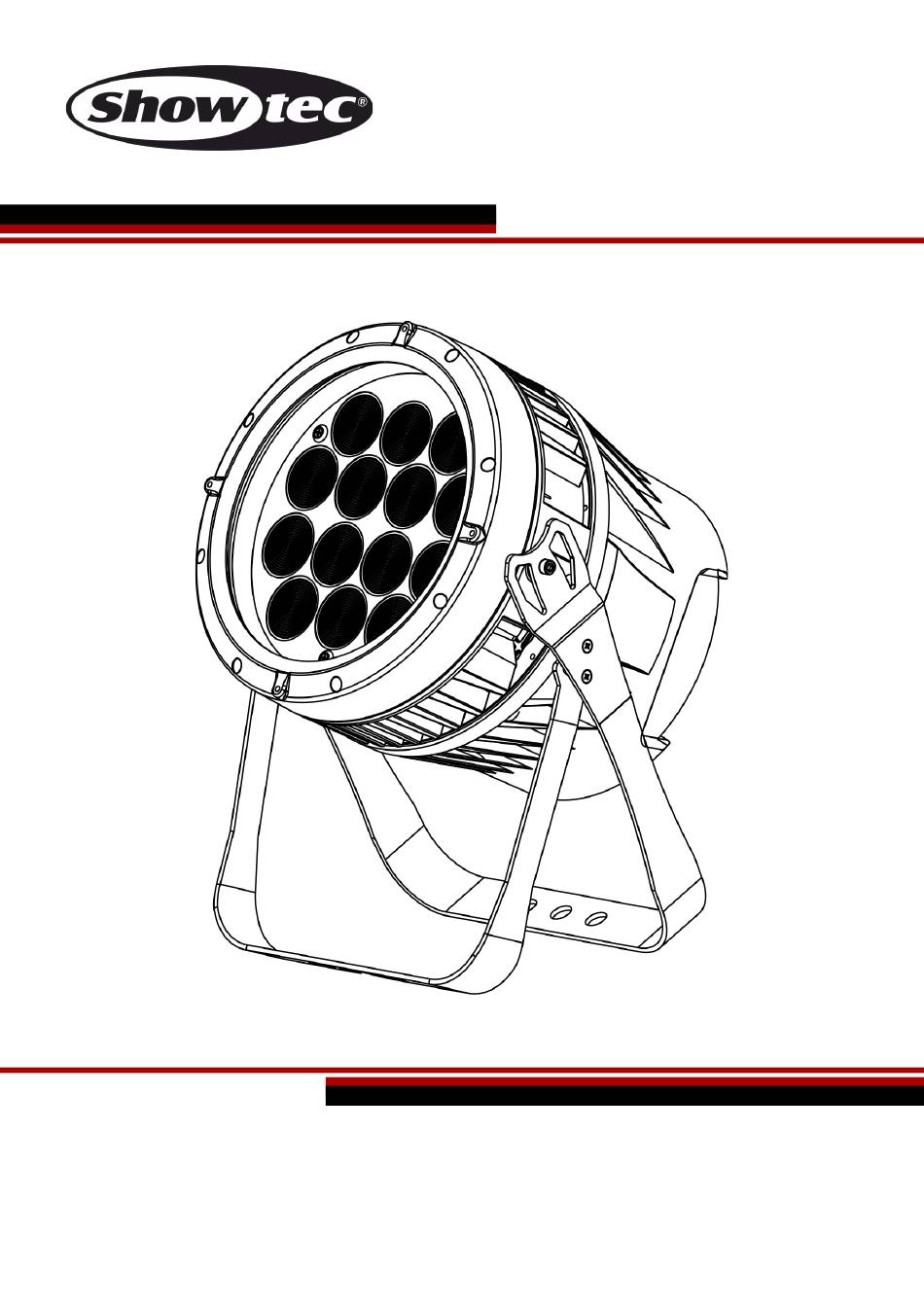

- Page 1 MANUEL D’UTILISATION FRANÇAIS Spectral M3000 Zoom Q4 MKII Logiciel v19 Code commande : 43548 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas...
-
Page 2: Table Des Matières
Spectral M3000 Zoom Q4 MKII Table des matières Avertissement ..................................3 Consignes de sécurité ..............................3 Conditions d’utilisation ..............................5 Fixation .................................... 5 Branchement sur la prise secteur ..........................6 Instructions de renvoi ..............................7 Réclamations ................................. 7 Description de l’appareil ..............................8 Partie avant ................................... - Page 3 Spectral M3000 Zoom Q4 MKII 7 canaux (AR2.Z) ..............................28 Maintenance ..................................29 Résolution des problèmes .............................29 Absence de lumière ..............................29 Absence de réponse au DMX ..........................29 Spécifications du produit ...............................31 Dimensions ..................................32 Remarques ..................................33 Code commande : 43548...
-
Page 4: Avertissement
S’il est nécessaire de renvoyer l’appareil à l’usine, veiller à utiliser la boîte en carton et les matériaux d’emballage d’origine. Le contenu expédié comprend : Showtec Spectral M3000 Zoom Q4 MKII Câble d’alimentation Schuko vers connecteur PowerCON True1 de 1,5 m ... - Page 5 Laissez l’appareil hors tension et à température ambiante. • Si votre produit Showtec ne fonctionne pas correctement, veuillez cesser de l’utiliser immédiatement. Emballez-le correctement (de préférence dans son emballage d’origine) et renvoyez-le à votre revendeur Showtec pour révision.
-
Page 6: Conditions D'utilisation
Spectral M3000 Zoom Q4 MKII • À l’usage des adultes seulement. Le projecteur doit être installé hors de portée des enfants. Ne laissez jamais l’appareil fonctionner sans surveillance. • N’essayez pas de shunter la protection thermostatique ou les fusibles. •... -
Page 7: Branchement Sur La Prise Secteur
Spectral M3000 Zoom Q4 MKII Le Spectral peut être placé sur une surface au sol dégagée, ou monté sur n’importe quelle structure à l’aide d’un collier. Une mauvaise installation peut entraîner des dégâts importants ainsi que des blessures graves ! Branchement sur la prise secteur Branchez la fiche d’alimentation de l’appareil sur la prise secteur. -
Page 8: Instructions De Renvoi
Spectral M3000 Zoom Q4 MKII Instructions de renvoi S’acquitter de l’affranchissement postal de la marchandise renvoyée avant de l’expédier et utiliser les matériaux d’emballage d’origine ; aucun timbre de retour prépayé ne sera fourni. Étiqueter clairement l’emballage à l’aide du numéro d’autorisation de renvoi (RMA – Return Authorization Number). Les produits retournés sans numéro RMA seront refusés. -
Page 9: Description De L'appareil
Spectral M3000 Zoom Q4 MKII Description de l’appareil Caractéristiques Le Spectral M3000 Zoom Q4 MKII est un appareil LED doté d’une grande puissance en sortie et d’effets d’excellente qualité. • Tension d’entrée : 100 - 240 V C.A., 50 / 60 Hz •... -
Page 10: Panneau Arrière
11) Connecteur de signal DMX à 5 broches à protection spéciale IP (sortie) Installation Retirez tout le matériel d’emballage du Spectral M3000 Zoom Q4 MKII. Veillez à ce que la mousse et le plastique de rembourrage soient complètement retirés. Branchez tous les câbles. -
Page 11: Modes De Contrôle
Spectral M3000 Zoom Q4 MKII Modes de contrôle 4 modes sont proposés : • Couleurs statiques (manuel) • Programmes intégrés (automatique) • Maître / esclave • DMX-512 (3 canaux, 3 canaux, 4 canaux, 4 canaux, 5 canaux, 6 canaux, 7 canaux, 12 canaux, 17 canaux) Un Spectral (couleurs statiques) 01) Fixez l’effet lumineux à... -
Page 12: Plusieurs Spectral (Contrôle Dmx)
Spectral M3000 Zoom Q4 MKII Plusieurs Spectral (contrôle DMX) 01) Fixez l’effet lumineux à une structure stable. Laissez au moins 0,5 mètre sur tous les côtés pour une bonne circulation d’air. 02) Utilisez toujours un câble de sécurité (code commande 70140 / 70141). -
Page 13: Câblage De L'appareil
FL7310 XLR / M 3p de 10 m, IP65. > XLR / F 3p. Neutrik Le Spectral M3000 Zoom Q4 MKII peut être utilisé avec une console de contrôle en mode contrôle ou sans console en mode autonome. Code commande : 43548... -
Page 14: Panneau De Commande
Le problème peut être lié au fait que : • Le câble XLR venant du contrôleur n’est pas connecté à l’entrée du Spectral M3000 Zoom Q4 MKII. • La console de contrôle n’est pas branchée ou est défectueuse, le câble ou le connecteur est défectueux ou les câbles de signaux sont permutés dans la prise entrante. -
Page 15: Vue D'ensemble
Spectral M3000 Zoom Q4 MKII Vue d’ensemble Code commande : 43548... - Page 16 Spectral M3000 Zoom Q4 MKII Code commande : 43548...
-
Page 17: Options Du Menu Principal
Spectral M3000 Zoom Q4 MKII Options du menu principal Couleurs statiques Programmes intégrés Mode maître / esclave Mode DMX-512 Modes canaux DMX (personnalités) Mode édition Réglages Verrouillage de l’écran Menu du calibrage Paramètres de la couleur blanche (menu du calibrage) Paramètres du calibrage RGBW (menu du calibrage) -
Page 18: Built-In Programs (Programmes Intégrés)
Spectral M3000 Zoom Q4 MKII 2. Built-In Programs (programmes intégrés) Ce menu vous permet de définir les programmes intégrés. 01) Appuyez sur les boutons UP / DOWN jusqu’à ce que l’écran affiche , puis appuyez sur le bouton ENTER pour ouvrir le menu. -
Page 19: Dmx Channel Modes (Modes Canaux Dmx)
Spectral M3000 Zoom Q4 MKII 5. DMX Channel Modes (modes canaux DMX) Ce menu vous permet de configurer le mode (personnalité) du canal DMX choisi. 01) Appuyez sur les boutons UP / DOWN jusqu’à ce que l’écran affiche 02) Appuyez sur le bouton ENTER pour ouvrir le menu. -
Page 20: Edit Mode (Mode Édition)
Spectral M3000 Zoom Q4 MKII 6. Edit Mode (mode édition) Ce menu vous permet de créer sur-mesure vos shows. 01) Appuyez sur les boutons UP / DOWN jusqu’à ce que l’écran affiche 02) Appuyez sur le bouton ENTER pour ouvrir le menu. -
Page 21: Settings (Réglages)
Spectral M3000 Zoom Q4 MKII 7. Settings (réglages) Ce menu vous permet de régler les paramètres de l’appareil. 01) Appuyez sur les boutons UP / DOWN jusqu’à ce que l’écran affiche 02) Appuyez sur le bouton ENTER pour ouvrir le menu. -
Page 22: Dimmer (Variateur D'intensité)
Spectral M3000 Zoom Q4 MKII 7.4. Dimmer (variateur d’intensité) Ce menu vous permet de régler le variateur d’intensité. 01) Appuyez sur les boutons UP / DOWN jusqu’à ce que l’écran affiche 02) Appuyez sur le bouton ENTER pour ouvrir le menu. -
Page 23: Password (Mot De Passe)
Spectral M3000 Zoom Q4 MKII 8. Password (mot de passe) 01) Lorsque l’écran affiche , appuyez sur le bouton ENTER pour ouvrir le menu. 02) Appuyez sur les boutons UP / DOWN pour choisir enter ON et OFF. 03) Si vous avez choisi ON, appuyez sur le bouton ENTER pour confirmer. -
Page 24: Canaux Dmx
Spectral M3000 Zoom Q4 MKII Canaux DMX 12 canaux (TOUR) Canal 1 – Variateur d’intensité 0 - 255 Réglage graduel, de sombre à clair, 0 - 100 % Canal 2 – Rouge ou Temps de l’étape lorsque le canal 8 est réglé entre 141 et 255 (Le canal 1 doit être réglé... -
Page 25: Canaux (Arc1)
Spectral M3000 Zoom Q4 MKII Canal 8 – Programmes intégrés / Programmes personnalisés (Le canal 1 doit être réglé sur une valeur comprise entre 001 et 255 0 - 40 Pas de fonction 41 - 50 Auto 1 51 - 60... -
Page 26: Canaux (Ar1.D)
Spectral M3000 Zoom Q4 MKII 4 canaux (AR1.D) Canal 1 – Variateur d’intensité 0 - 255 Réglage graduel, de sombre à clair, 0 - 100 % Canal 2 – Rouge (le canal 1 doit être réglé sur une valeur comprise entre 001 et 255 0 - 255 Réglage graduel du rouge de 0 à... -
Page 27: Canaux (Ar2.S)
Spectral M3000 Zoom Q4 MKII 6 canaux (AR2.S) Canal 1 – Variateur d’intensité 0 - 255 Réglage graduel, de sombre à clair, 0 - 100 % Canal 2 – Rouge (le canal 1 doit être réglé sur une valeur comprise entre 001 et 255 0 - 255 Réglage graduel du rouge de 0 à... - Page 28 Spectral M3000 Zoom Q4 MKII Canal 7 – Bleu (le canal 1 doit être réglé sur une valeur comprise entre 001 et 255 0 - 255 Réglage graduel du bleu de 0 à 100 % Canal 8 – Bleu fin (le canal 2 doit être réglé sur une valeur comprise entre 001 et 255 0 - 255 Réglage fin du bleu de 0 à100 %...
-
Page 29: Canaux (Ar2.Z)
Spectral M3000 Zoom Q4 MKII 140 - 150 PR.01 151 - 160 PR.02 161 - 170 PR.03 171 - 180 PR.04 181 - 190 PR.05 191 - 200 PR.06 201 - 210 PR.07 211 - 220 PR.08 221 - 230 PR.09... -
Page 30: Maintenance
04) Les cordons d’alimentation ne devront présenter aucune trace de dommage ou de fatigue des matériaux. Le Spectral M3000 Zoom Q4 MKII ne requiert presque pas d’entretien. Cependant, vous devez veiller à ce que l’appareil reste propre. Si tel n’est pas le cas, le niveau de luminosité de l’appareil pourrait nettement chuter. Débranchez la prise de courant puis nettoyez le couvercle à... - Page 31 Spectral M3000 Zoom Q4 MKII Problème Cause(s) probable(s) Solution L’alimentation est défectueuse • Vérifiez si l’appareil est allumé et Un ou plusieurs les câbles sont correctement appareils ne branchés. fonctionnent pas Le fusible interne a grillé • Rapportez l’appareil à votre revendeur Showtec.
-
Page 32: Spécifications Du Produit
Spectral M3000 Zoom Q4 MKII Spécifications du produit Modèle : Showtec Spectral M3000 Zoom Q4 MKII Tension d’entrée : 100 - 240 V C.A. 50 / 60Hz Consommation : 200W (pleine puissance) Raccordement DMX : 30 pcs Alimentation en @240 V :... -
Page 33: Dimensions
Spectral M3000 Zoom Q4 MKII Dimensions Code commande : 43548... -
Page 34: Remarques
Spectral M3000 Zoom Q4 MKII Remarques Code commande : 43548... - Page 35 Spectral M3000 Zoom Q4 MKII Code commande : 43548...
