Sommaire des Matières pour SHOWTEC Spectral M800 Tour

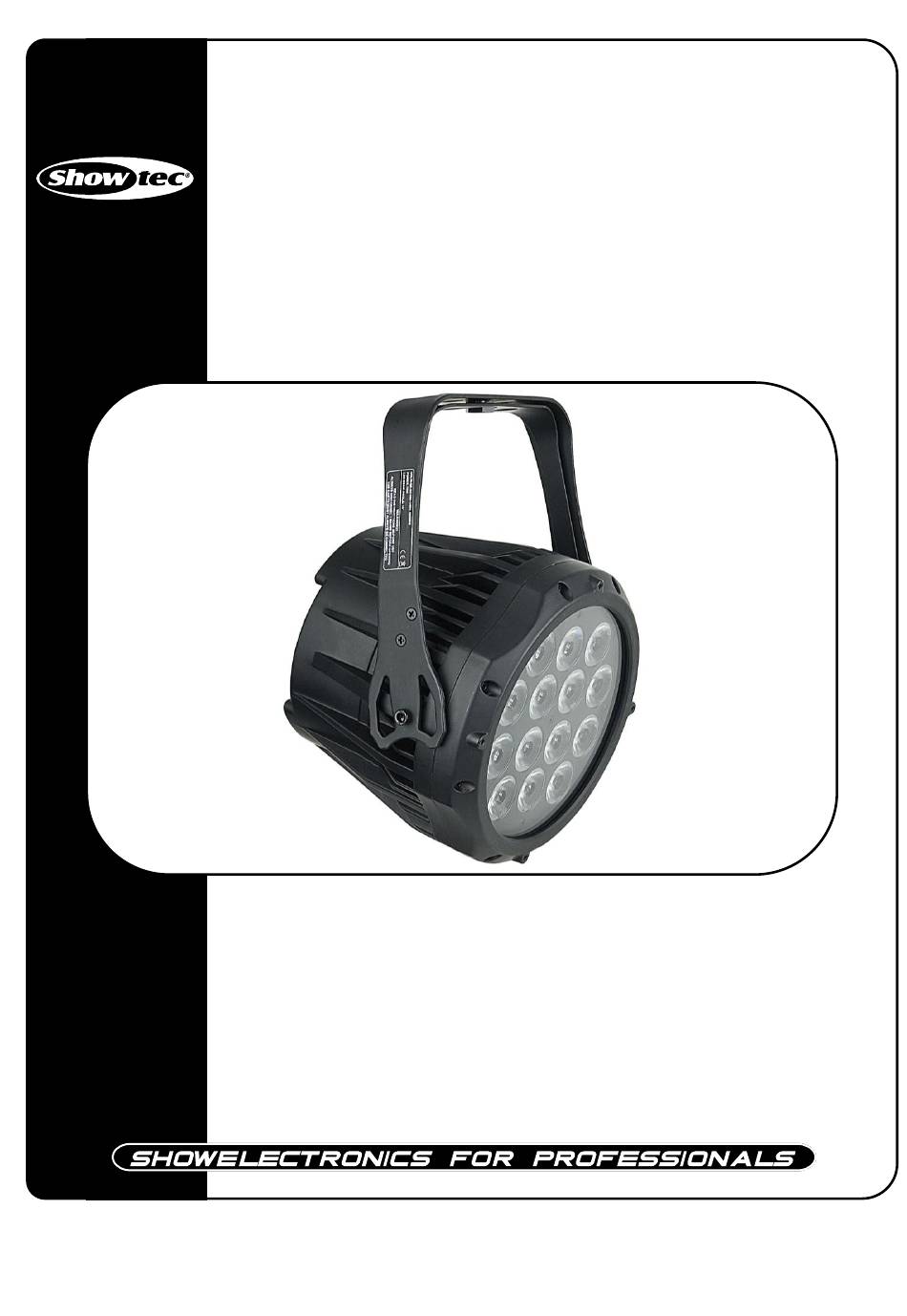

- Page 1 Spectral M800 Tour ORDERCODE 43500...
- Page 2 Vous venez d’acheter un produit fantastique et innovant signé Showtec. Le Spectral M800 TOUR Showtec est source de divertissement n’importe où. Que vous optiez pour une utilisation immédiate ou un show DMX sophistiqué, ce produit vous permettra d’obtenir tous les effets désirés.
-
Page 3: Table Des Matières
Showtec ™ Guide du produit Showtec Spectral M800 TOUR Avertissement.................…...……………..………………………………… Instructions pour la sécurité……………………………………………………………………………………….. Usage.………………………………………………………………………………………………………………….. Fixation.………………………………………………………………………………………………………………… Procédure de restitution……………………………………………………………………........Réclamations……………………………………………………………………............. Description de l'appareil................…...…………………………………. Caractéristique…………………………………………………...….……………….………….……….………….. Récapitulatif des canaux DMX…………………………………………………………………………………… Vue d’ensemble……………………………………………………………………………………………………... Vue arrière…………………………………………………………………………………………………………….. Installation................…...………………………………………….…………. Configuration et fonctionnement......................... Raccordement de l’appareil ………………………………………………………………………………………... -
Page 4: Avertissement
à l'usine, il est important que l'appareil soit restitué à l’usine dans son emballage d’origine. Votre colis comprend : • Le dispositif Spectral M800 TOUR IP20 avec un câble Powercon de 1,5 m. • Câble de sécurité • Manuel de l’utilisateur Durée de vie prévue de la LED... - Page 5 Laissez l'appareil éteint jusqu'à ce qu'il atteigne la température ambiante de la pièce dans laquelle il se trouve. Si votre appareil Showtec ne fonctionne pas correctement, cessez immédiatement son utilisation. Emballez l'unité solidement (de préférence dans son emballage d'origine), et confiez-le à votre revendeur Showtec pour réparation.
-
Page 6: Usage
Cet appareil appartient à la classe de protection I. Par conséquent, il est obligatoire de brancher le conducteur jaune/vert à la terre. Les réparations, entretiens et branchements électriques doivent être effectués par un technicien qualifié. GARANTIE : Un an à compter de la date d’achat. AVERTISSEMENT ! DANGER POUR LES YEUX ! Évitez de regarder directement la source lumineuse (particulièrement pour les épileptiques) ! -
Page 7: Branchement Électrique
Confiez toujours l'installation à un revendeur autorisé ! Procédure : Si le Spectral M800 TOUR est positionné plus bas que le plafond ou des poutres les plus hautes, un système d’armature professionnel doit alors être utilisé. Utilisez une pince pour monter le Spectral M800 TOUR, à l’aide du support de montage, sur le système d’armature. -
Page 8: Procédure De Restitution
Procédure de restitution La marchandise retournée doit être envoyée en poste prépayée et dans l'emballage d'origine, les étiquettes ne seront pas fournies. L’emballage doit comporter un étiquetage clair et un Numéro d'Autorisation de Retour (Numéro RMA). Les produits retournés sans numéro RMA seront refusés. Highlite n'acceptera ni les marchandises retournées ni aucune responsabilité. -
Page 9: Description De L'appareil

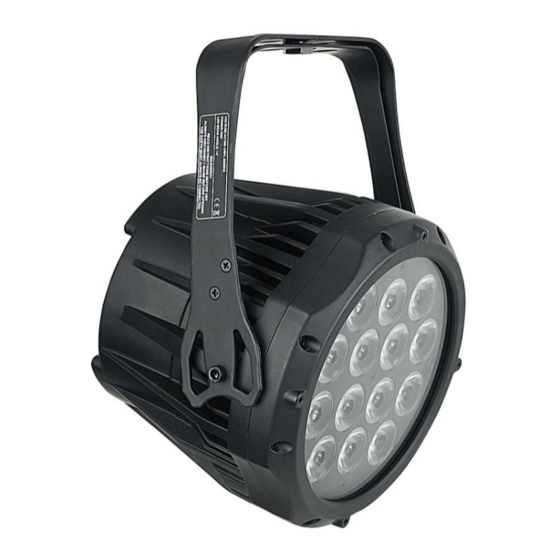

Description de l'appareil Caractéristiques Le Spectral M800 TOUR est un projecteur à diode compact à usage interne de chez Showtec équipé de 14 diodes à haute puissance • Diode 3, 3, 4, 5 ou 10 canaux lumière (avec adresse ID) •... -
Page 10: Récapitulatif Des Canaux Dmx
Récapitulatif des canaux DMX TOUR Canal Description Gradateur maître Rouge Vert Bleu Couleur macro Stroboscope Programmes Auto & Personnalisés Ajustage de la vitesse automatique Vitesse gradateur Sélection d’adresse ID Arc.1 Canal Description Rouge Vert Bleu Ar1.d Canal Description Gradateur maître Rouge Vert Bleu... -
Page 11: Vue Arrière
7) Connecteur de signal DMX (SORTIE) Installation Retirez tous les éléments ayant servi à l’emballage du Spectral M800 TOUR. Vérifiez que toute la mousse et le rembourrage en plastique ont été enlevés. Branchez tous les câbles. N’autorisez aucune alimentation électrique avant que l’intégralité du système ne soit installé et branché... -
Page 12: Configuration Et Fonctionnement
Neutrik®. Code de commande FL71150 (1,5 m.), FL713 (3 m.), FL716 (6 m.), FL7110 (10 m.). Le Spectral M800 TOUR dispose d’un total de 5 configurations de canaux DMX, dénommés Personnalités. Les 5 personnalités sont [TOUR, ARC.1, AR1.d, AR1.s, HSV]. -
Page 13: Panneau De Commande
ADRESSE DMX512 SANS ADRESSE ID 1) Branchez un contrôleur DMX (exemple 50720 Showdesigner 1024) à la série de Spectral M800. 2) Chaque Spectral M800 TOUR dispose de 10 canaux DMX (Adresse DMX DEL Par #1=1, Par #2=11, Par #3=21, Par #4=31, etc.). - Page 14 ADRESSE DMX512 SANS ADRESSE ID (MODE TOUR) 1) Branchez un contrôleur DMX (exemple 50720 Showdesigner 1024) à la série de Spectral M800. 2) Chaque Spectral M800 TOUR dispose de 10 canaux DMX (Adresse DMX DEL Par #1=1, Par #2=11, Par #3=21, Par #4=31, etc.).
-
Page 15: Vue D'ensemble Du Menu
VUE D'ENSEMBLE DU MENU... -
Page 16: Options Du Menu Principal
Options du menu principal Utilisez la touche MODE pour naviguer parmi les 11 options du menu : Créer une couleur statique Lorsque vous appuyez sur ENTER (ENTRÉE) dans le menu Couleur statique, vous devez utiliser la touche ENTER (ENTRÉE) pour naviguer dans le menu. Utilisez les touches UP/DOWN (HAUT/BAS) pour modifier les couleurs statiques (Rouge, Vert, Bleu) ou la vitesse du stroboscope (0-20Hz). -
Page 17: Activer Un Programme Automatique
Activer un programme automatique En appuyant sur la touche ENTER (ENTRÉE) dans le menu Programme automatique, vous pouvez choisir parmi 10 programmes intégrés. Vous pouvez également éditer 10 programmes personnalisés. -
Page 18: Mode De Fonctionnement
Mode de fonctionnement • Accédez au mode MODE DE FONCTIONNEMENT pour configurer le mode de fonctionnement désiré : Le mode DMX est utilisée lors d’une utilisation avec un contrôleur DMX dédié à la LED Par. Le mode ESCLAVE est utilisé lorsque l’appareil fonctionne selon un protocole maître-esclave. Lorsque les appareils fonctionnent en mode Programme automatique, le MODE DE FONCTIONNEMENT n’est pas disponible. -
Page 19: Édition Personnalisée
Édition personnalisée • Accédez au mode ÉDITION PERSONNALISÉE pour éditer des programmes personnalisés PR01 – PR10. • Chaque programme personnalisé dispose de 30 pas pouvant être édités. • Chaque pas permet la création d'une scène utilisant le ROUGE, le VERT, le BLEU, le STROBOSCOPE, la MINUTERIE et l’ATTÉNUATEUR. -
Page 20: Configurations Du Blanc
1) Accédez au menu UPLD pour télécharger les programmes personnalisés depuis l'appareil MAÎTRE vers tous les appareils ESCLAVES. Pour activer la fonction de télétransmission, un mot de passe est nécessaire. Mot de passe : UP > DOWN > UP > DOWN (EN HAUT > EN BAS > EN HAUT > EN BAS) Puis appuyez sur la touche ENTER(Entrée) pour confirmer le mot de passe. -
Page 21: Équilibrage Du Blanc
UP + DOWN + UP + DOWN (EN HAUT + EN BAS + EN HAUT + EN BAS) Après avoir appuyé sur ENTER (ENTRÉE) dans le menu VERROUILLAGE ON, le Spectral M800 TOUR se verrouillera dans un délai de 30 secondes. -
Page 22: Comment Créer Votre Propre Programme Personnalisé
Comment créer votre propre programme personnalisé Modifiez les valeurs avec les touches Up/Down (Haut/Bas) Modifiez les valeurs avec les touches Up/Down (Haut/Bas) Modifiez les valeurs avec les touches Up/Down (Haut/Bas) Modifiez les valeurs avec les touches Up/Down (Haut/Bas) Modifiez les valeurs avec les touches Up/Down (Haut/Bas) Modifiez les valeurs avec les touches Up/Down (Haut/Bas) Modifiez les valeurs avec les touches Up/Down (Haut/Bas) Modifiez les valeurs avec les touches Up/Down (Haut/Bas) - Page 23 Commande DMX TOUR Canal Valeur Fonction Gradateur 000 – 255 0 – 100 % Rouge 000 – 255 0-100% ; CH2 contrôlera la DURÉE, si le CH7 est configuré sur programme personnalisé 01-10 (seulement si CH7 121-220) Vert 000 – 255 0-100% ;...
- Page 24 121-220) Vitesse gradateur 000 – 009 Gradateur linéaire 010 – 069 Pas de gradateur linéaire 1 (le plus rapide) 070 – 129 Pas de gradateur linéaire 2 130 – 189 Pas de gradateur linéaire 3 190 – 255 Pas de gradateur linéaire 4 (le plus lent) Canal 10 (Sélection d’adresse ID) 000 –...
- Page 25 VITESSE GRADATEUR Accédez au mode DIM (CH9) pour sélectionner un mode de gradation et une vitesse spécifique pour le gradateur. Lorsque le GRADATEUR est configuré sur OFF, le RVB et le GRADATEUR MAÎTRE sont linéaires. Dim 1/2/3/4 correspondent à des modes de vitesse du gradateur non linéaire. DIM1 correspond à la vitesse la plus rapide et DIM4 à...
-
Page 26: Valeur Dmx - Adresses Id
Valeur DMX – Adresses ID Adresses ID Adresse ID Sélectionner toutes les Adresse ID #34 adresses ID 10-19 Adresse ID #1 Adresse ID #35 20-29 Adresse ID #2 Adresse ID #36 30-39 Adresse ID #3 Adresse ID #37 40-49 Adresse ID #4 Adresse ID #38 50-59 Adresse ID #5... -
Page 27: Angles Du Faisceau
Angles du faisceau ROUGE VERT BLEU... -
Page 28: Câbles De Connexion
Pin 2: Signal (-) Pin 3 : Signal (+) Entretien Le Spectral M800 TOUR ne nécessite presque aucun entretien. Cependant, il est conseillé de le maintenir en bon état de propreté. Dans le cas contraire, la puissance lumineuse de l’appareil pourrait être considérablement réduite. -
Page 29: Dépannage
3. Si les éléments cités ci-dessus semblent fonctionner correctement, rebranchez l’appareil. 4. N’ouvrez pas l’appareil dans le cas où vous seriez dans l’impossibilité de déterminer la cause du problème, cela pourrait provoquer des dommages sur l’appareil et impliquer l’annulation de la garantie. 5. Retournez l'appareil à votre revendeur Showtec. -
Page 30: Spécifications Du Produit
Écran LCD protégé par mot de passe Fourche à double support pour positionnement au sol Valeurs LUX 10m. Rouge Vert 2079 Bleu 3180 Le design et les spécifications du produit peuvent faire l’objet de modifications sans préavis. Site Internet : www.Showtec.info E-mail : service@highlite.nl...
