Configuration et fonctionnement
Avant de brancher l'unité, assurez-vous toujours que l'alimentation corresponde à la tension spécifiée
pour le produit. N'essayez pas de brancher un produit d'une tension de 120 V à une prise de 230V ou vice
versa.
Raccordement de l'appareil
Vous aurez besoin d'une liaison de données sérielle pour faire fonctionner un ou plusieurs projecteurs à
l'aide d'un contrôleur DMX-512 ou pour synchroniser un spectacle lumière sur deux ou plusieurs appareils
configurés en mode maître/esclave. Le nombre combiné de canaux exigés par tous les appareils sur une
liaison de données sérielle détermine le nombre d'appareils que la liaison de données peut supporter.
Le Spectral M800 TOUR utilise un maximum de 10 canaux.
Important : Les appareils sur une liaison de données sérielle doivent former une boucle en chaîne sur une
seule ligne. Pour être conforme au standard EIA-485, une liaison de données ne doit pas
comporter plus de 30 appareils connectés. Le branchement d'un nombre supérieur à 30
appareils sur une même liaison de données sans utiliser de séparateur DMX optique isolé
pourrait provoquer la détérioration du signal DMX numérique.
Distance de liaison de données recommandée maximum : 100 mètres
Nombre maximum recommandé de dispositifs DEL Pars sur une même liaison de données : 30
appareils
à 220V : 24 unités peuvent être reliées en série
à 120V : 12 unités peuvent être reliées en série
Câblage de données
Pour relier les appareils les uns aux autres, il est nécessaire d'utiliser des câbles de données. Vous pouvez
acheter des câbles DMX Audio DAP certifiés directement auprès de votre revendeur/distributeur ou
construire vous-même votre propre câble Si vous choisissez de créer votre propre câble, utilisez des
câbles de qualité-données capables de supporter un signal fort et moins enclins aux interférences
électromagnétiques.

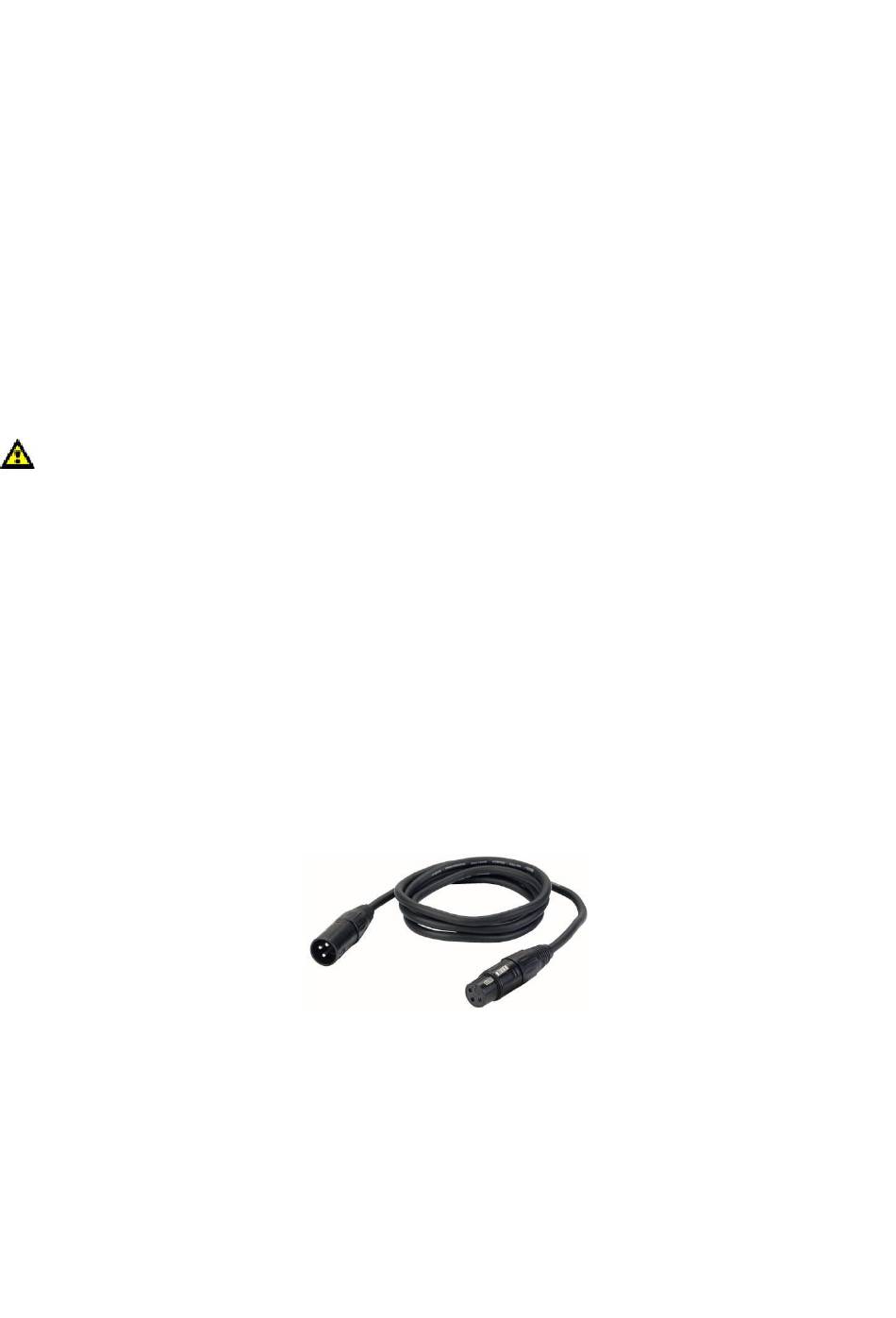

Câbles de données DMX Audio DAP certifiés
• Câble DAP Audio Basic pour usage toute distance. Équilibrage
Code de commande FL01150 (1,5 m.), FL013 (3 m.), FL016 (6 m.), FL0110 (10 m.), FL0115 (15 m.), FL0120
(20 m.).
• Câble Audio DAP pour l'utilisateur exigeant avec des qualités sonores exceptionnelles et un
connecteur Neutrik®.
Le Spectral M800 TOUR dispose d'un total de 5 configurations de canaux DMX, dénommés Personnalités.
Les 5 personnalités sont [TOUR, ARC.1, AR1.d, AR1.s, HSV].
Chacune de ces personnalités est accessible depuis le tableau de bord.
Code de commande FL71150 (1,5 m.), FL713 (3 m.), FL716 (6 m.), FL7110 (10 m.).
XLR/M 3 b. > XLR/F 3 b.
10
