ADRESSE DMX512 SANS ADRESSE ID (MODE TOUR)
1) Branchez un contrôleur DMX (exemple 50720 Showdesigner 1024) à la série de Spectral M800.
2) Chaque Spectral M800 TOUR dispose de 10 canaux DMX (Adresse DMX DEL Par #1=1, Par #2=11, Par
#3=21, Par #4=31, etc.).
3) Toutes les adresses DMX de la gamme 001 à 512 peuvent être utilisées.
4) Chaque adresse DMX peut comporter jusqu'à 66 adresses ID séparées.
5) L'adresse ID doit être configurée dans le menu PARAMÈTRES, avec valeur ascendante sur chaque
unité (ex : 1, 2, 3...).
6) Le paramètre ID ON doit être configuré dans le menu PARAMÈTRES sur chaque unité.
7) Les adresses ID sont accessibles depuis le CH10 sur le contrôleur DMX512.
ADRESSE DMX 1
Adresse ID 1

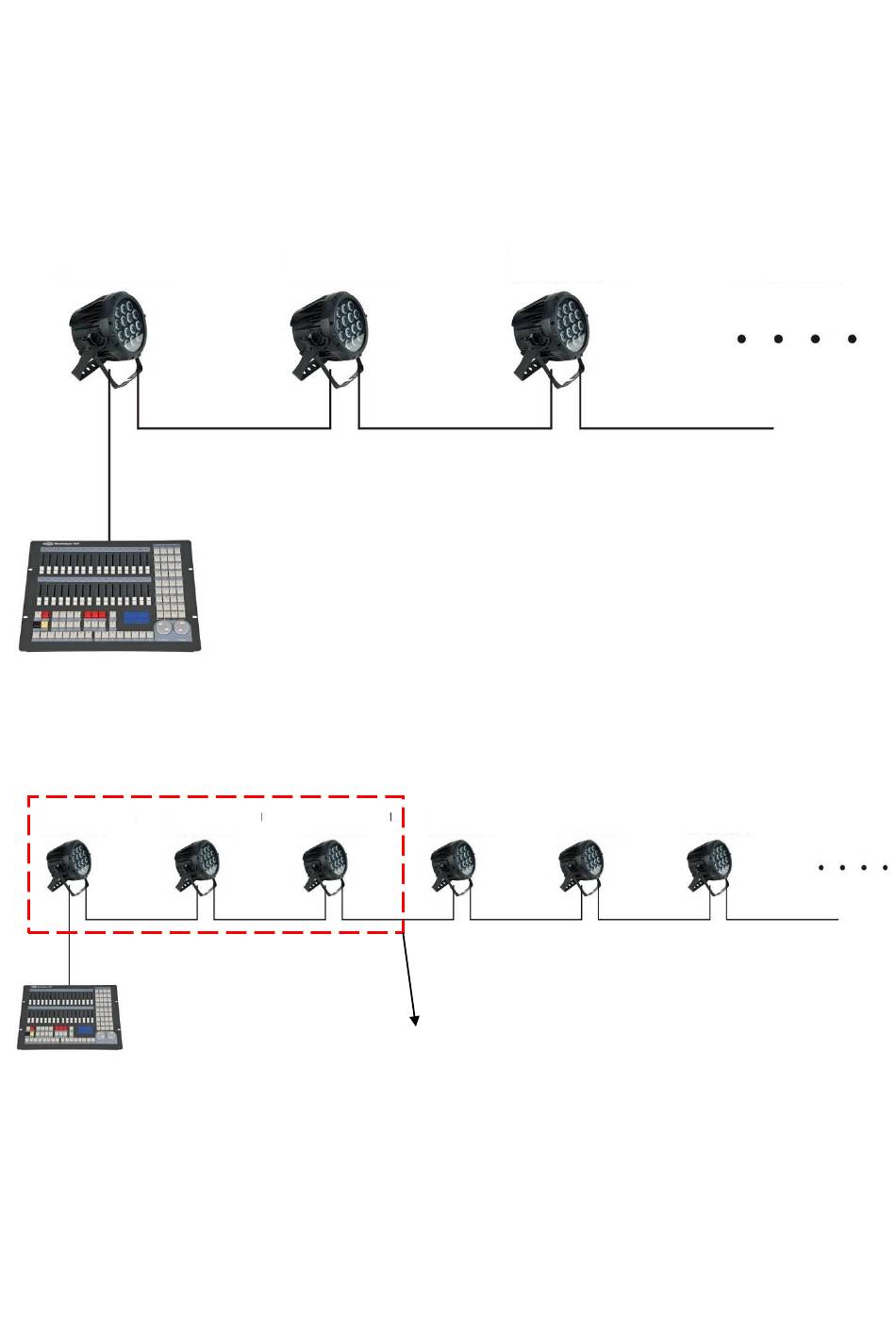

La Figure ci-dessus illustre une disposition DMX simple. Tous les dispositifs Spectral M800 disposent d'une
adresse ID différente permettant à l'utilisateur de contrôler collectivement l'intégralité du groupe
d'appareils Spectral M800 avec la même adresse DMX en configurant le CH10 sur 0, ou de contrôler
indépendamment chaque Spectral M800 TOUR en sélectionnant en premier l'adresse DMX puis en
utilisant le CH10 pour localiser l'adresse ID cible.
ADRESSE DMX 1
ADRESSE DMX 1
Adresse ID 2
Adresse ID 1
Showdesigner 1024 (50720)
La Figure ci-dessus illustre une disposition DMX simple. Les 3 dispositifs Spectral M800 disposent tous d'une
adresse ID différente permettant à l'utilisateur de contrôler collectivement le groupe de 3 appareils
Spectral M800 avec la même adresse DMX en configurant le CH10 sur 0, ou de contrôler
indépendamment chaque Spectral M800 TOUR en sélectionnant en premier l'adresse DMX puis en
utilisant le 0 pour localiser l'adresse ID cible.
ADRESSE DMX 1
Adresse ID 2
Showdesigner 1024 (50720)
ADRESSE DMX 1
Adresse ID 3
ADRESSE DMX 1
Adresse ID 3
ADRESSE DMX 11
ADRESSE DMX 11
Adresse ID 1
Adresse ID 2
Exemple 2
12
ADRESSE DMX 1
Adresse ID 4
Exemple 1
ADRESSE DMX 11
Adresse ID 3
