Spectral M3000 Zoom Q4 MKII

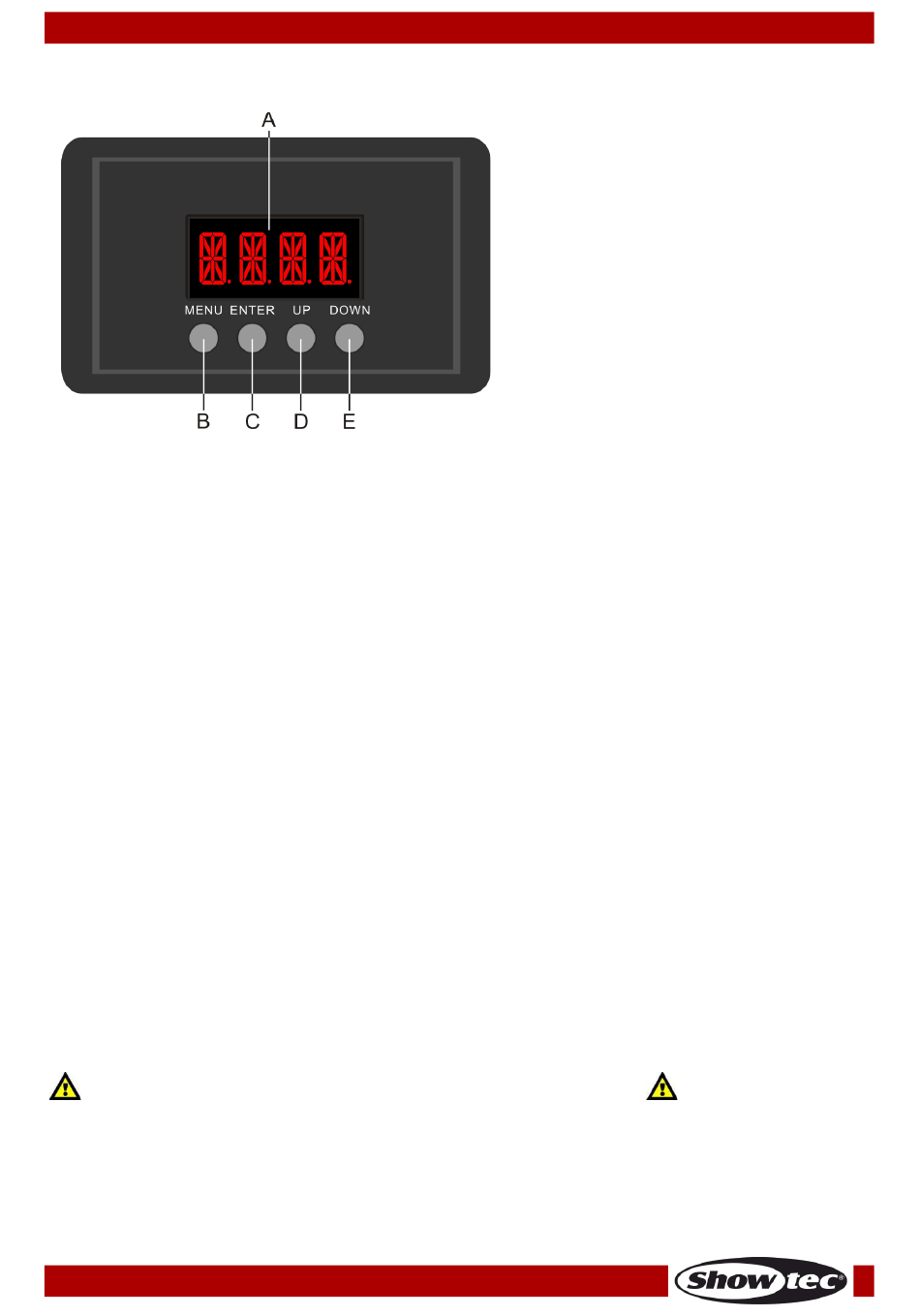

Panneau de commande
Mode de contrôle
Les appareils sont reliés individuellement sur un câble de transmission de données et connectés à la
console de contrôle
Les appareils répondent au signal DMX de la console de contrôle. (Si vous avez sélectionné et
sauvegardé une adresse DMX, la console de contrôle l'affiche automatiquement la fois suivante).
Adressage DMX
Le panneau de contrôle situé sur la face avant du socle vous permet d'assigner les adresses DMX du
projecteur. Il s'agit du premier canal avec lequel le Spectral répond à la console de contrôle.
Si vous utilisez la console de contrôle, retenez que l'appareil est doté de 17 canaux.
Si vous utilisez plusieurs Spectral, assurez-vous de définir correctement l'adressage DMX.
Ainsi, l'adresse DMX du premier Spectral devrait être 1 (d001) ; celle du second Spectral devrait être
1 +17 = 18 (d018) ; celle du troisième Spectral devrait être 18 +17 = 35 (d035), etc. Assurez-vous qu'il n'y a
pas de superposition entre les canaux pour pouvoir contrôler correctement chaque Spectral. Si au moins
deux Spectral partagent une même adresse, ils fonctionnent de la même manière.
Contrôle :
Après avoir défini les adresses de tous les Spectral, vous pouvez commencer à les faire fonctionner par le
biais de vos contrôleurs d'éclairage.
Remarque : Une fois allumé, le Spectral détecte automatiquement si des données DMX 512 sont reçues
ou non.
Si l'entrée DMX ne reçoit aucune donnée, la « LED » située sur le panneau de contrôle ne clignote pas.
Le problème peut être lié au fait que :
•
Le câble XLR venant du contrôleur n'est pas connecté à l'entrée du Spectral M3000 Zoom Q4 MKII.
•
La console de contrôle n'est pas branchée ou est défectueuse, le câble ou le connecteur est
défectueux ou les câbles de signaux sont permutés dans la prise entrante.
Remarque : il faut installer une fiche XLR (120 ohms) dans le dernier appareil afin d'assurer une
transmission correcte sur la ligne de transmission de données DMX.
L'écran s'éteint au bout de 30 secondes
Si vous n'appuyez sur aucun bouton pendant 30 secondes, l'affichage s'éteindra.
Pour allumer l'affichage, appuyez sur le bouton MENU, ENTER, UP ou DOWN.
Une fois que vous avez appuyé sur ce bouton, l'écran s'allume.
Code commande : 43548
A) Affichage LED
B)
Bouton MENU
C) Bouton ENTER
D) Bouton UP
E)
Bouton DOWN
13
Schéma 05
