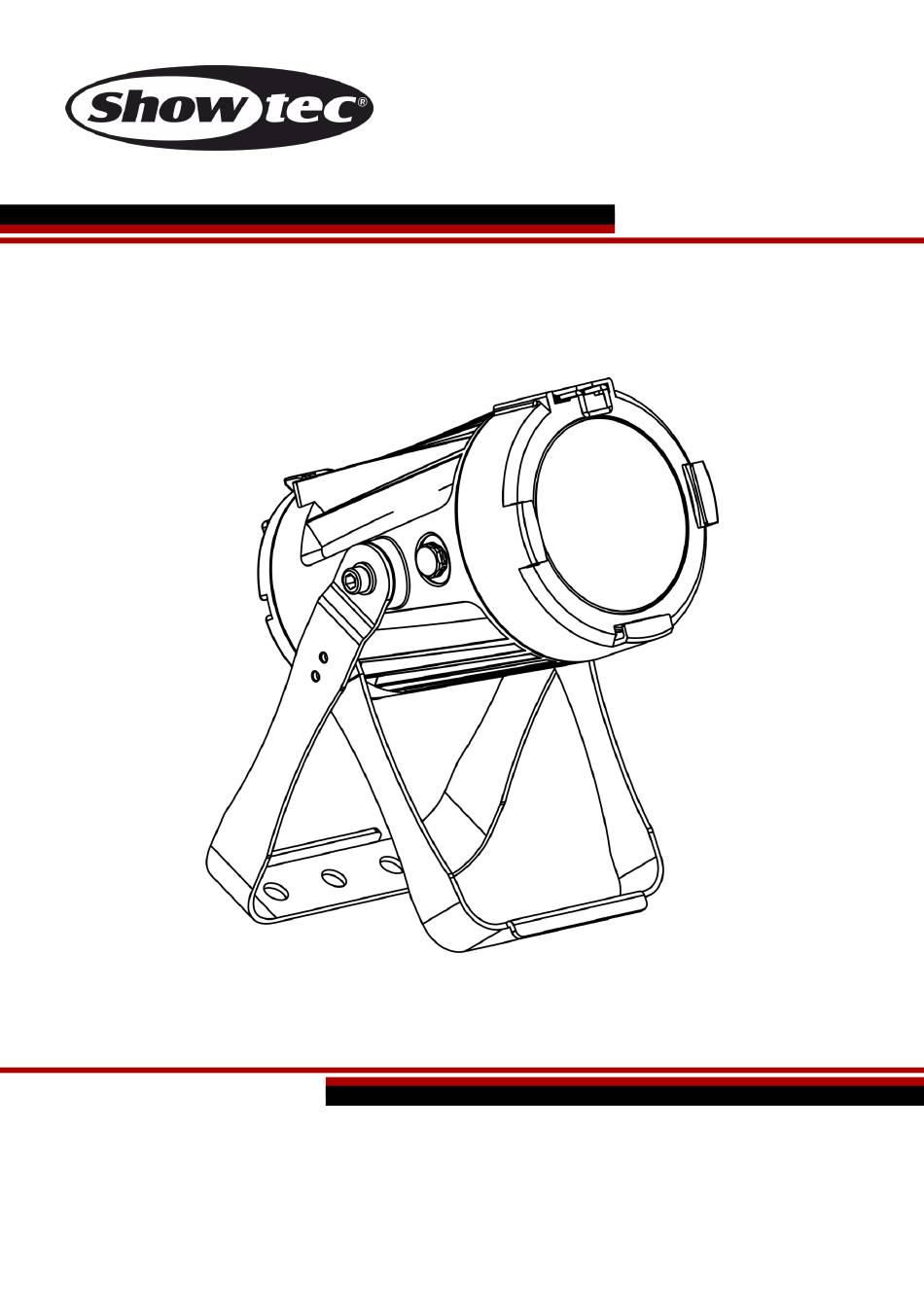

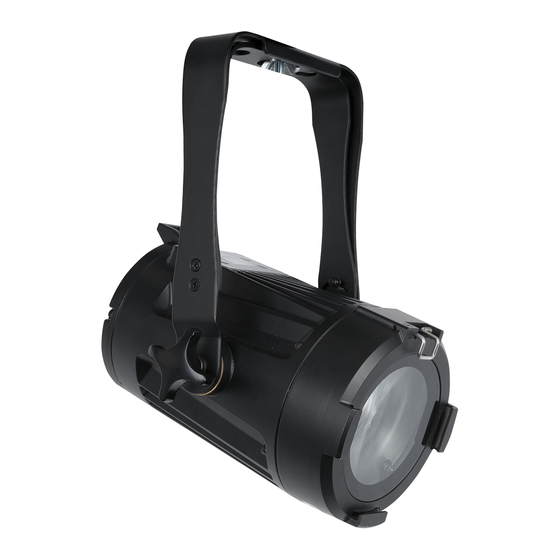

- Page 1 MANUEL D’UTILISATEUR FRANÇAIS Spectral PC 400Z IP65 Code commande : 43554 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas...
-
Page 2: Table Des Matières
Spectral PC 400Z IP65 Table des matières Avertissement ..................................3 Consignes de sécurité ..............................3 Conditions d’utilisation ..............................5 Fixation .................................... 5 Branchement à la prise secteur ..........................6 Instructions de renvoi ..............................7 Réclamations ................................. 7 Description du système ..............................8 Panneau avant ................................ - Page 3 Spectral PC 400Z IP65 Résolution des problèmes .............................27 Absence de lumière ..............................27 Absence de réaction du DMX ..........................27 Spécifications du produit ...............................29 Dimensions ..................................30 Code commande : 43554...
-
Page 4: Avertissement
S’il est nécessaire de renvoyer l’appareil à l’usine, veiller à utiliser la boîte en carton et les matériaux d’emballage d’origine. Le contenu expédié comprend : ● Spectral PC 400Z IP65 de Showtec ● Câble de sécurité ●... -
Page 5: Important
Laissez l’appareil hors tension et à température ambiante. ● Si votre produit Showtec ne fonctionne pas correctement, veuillez cesser de l’utiliser immédiatement. Emballez-le correctement (de préférence dans son emballage d’origine) et renvoyez-le à votre revendeur Showtec pour révision. -
Page 6: Conditions D'utilisation
Spectral PC 400Z IP65 ● L’utilisateur est responsable du positionnement et du fonctionnement corrects du Spectral. Le fabricant décline toute responsabilité en cas de dommages causés par la mauvaise utilisation ou l’installation incorrecte de cet appareil. ● Cet appareil est répertorié sous la protection classe 1. Il est donc primordial de connecter le conducteur jaune / vert à... -
Page 7: Branchement À La Prise Secteur
Spectral PC 400Z IP65 Le Spectral peut être placé sur une surface au sol dégagée, ou monté sur n’importe quelle structure à l’aide d’un collier. Une mauvaise installation peut entraîner des dégâts importants ainsi que des blessures graves ! Branchement à la prise secteur Branchez la fiche d’alimentation de l’appareil dans la prise secteur. -
Page 8: Instructions De Renvoi
Spectral PC 400Z IP65 Instructions de renvoi S’acquitter de l’affranchissement postal de la marchandise renvoyée avant de l’expédier et utiliser les matériaux d’emballage d’origine ; aucun timbre de retour prépayé ne sera fourni. Étiqueter clairement l’emballage à l’aide du numéro d’autorisation de renvoi (RMA – Return Authorization Number). Les produits retournés sans numéro RMA seront refusés. -
Page 9: Description Du Système
Spectral PC 400Z IP65 Description du système Caractéristiques Le Spectral PC 400Z IP65 est un appareil LED avec une grande puissance en sortie et doté d’effets d’excellente qualité. ● Tension d’entrée : 100-240 V C.A., 50 / 60 Hz ● Consommation : ±45 W ●... -
Page 10: Panneau Arrière
09) Sortie du connecteur de signaux DMX à 3 broches et à indice IP Installation Retirez tout le matériel d’emballage du Spectral PC 400Z IP65. Veillez à ce que la mousse et le plastique de rembourrage soient complètement retirés. Branchez tous les câbles. -
Page 11: Modes De Contrôle
Spectral PC 400Z IP65 Modes de contrôle 4 modes sont proposés : ● Couleurs statiques (manuel) ● Programmes intégrés (automatique) ● Maître / esclave ● DMX-512 (9, 12 ou 17 canaux) Un Spectral (couleurs statiques) 01) Fixez l’éclairage à effet lumineux à une structure stable. Laissez au moins 0,5 mètre sur tous les côtés pour que l’air circule comme il faut. -
Page 12: Plusieurs Spectral (Contrôle Dmx)
Spectral PC 400Z IP65 Plusieurs Spectral (contrôle DMX) 01) Fixez l’éclairage à effet lumineux à une structure stable. Laissez au moins 0,5 mètre sur tous les côtés pour que l’air circule comme il faut. 02) Utilisez toujours un câble de sécurité (code de produit 70140/70141). -
Page 13: Connexion De L'appareil
Spectral PC 400Z IP65 Connexion de l’appareil Vous allez avoir besoin d’une ligne de données sérielle pour générer des shows lumineux, que ce soit pour contrôler un ou plusieurs appareils par le biais d’une console DMX-512 ou pour synchroniser des shows basés sur au moins deux appareils configurés préalablement en mode maître / esclave. -
Page 14: Panneau De Contrôle
Spectral PC 400Z IP65 Le Spectral PC 400Z IP65 peut être utilisé avec une console de contrôle en mode contrôle ou sans console en mode autonome. Panneau de contrôle A) Affichage LCD B) Bouton MENU C) Bouton ENTER D) Bouton DOWN (défilement vers le bas) E) Bouton UP (défilement vers le... -
Page 15: Vue D'ensemble
Spectral PC 400Z IP65 Vue d’ensemble Code commande : 43554... -
Page 16: Options Du Menu Principal
Spectral PC 400Z IP65 Options du menu principal 01) Dès que vous allumez l’appareil, l’écran affiche : 02) Appuyez sur le bouton ENTER pour ouvrir le menu principal. L’écran suivant s’affiche : 03) Appuyez sur les boutons UP / DOWN pour parcourir le menu. -
Page 17: Built-In Programs (Programmes Intégrés)
Spectral PC 400Z IP65 3. Built-in programs (programmes intégrés) Ce menu vous permet de définir les programmes intégrés. 01) Une fois dans le menu principal, appuyez sur les boutons UP / DOWN pour choisir PROGRAM. 02) Appuyez sur le bouton ENTER pour ouvrir le menu. -
Page 18: Edit Mode (Mode Édition)
Spectral PC 400Z IP65 6. Edit Mode (mode édition) Ce menu vous permet de créer sur-mesure vos shows. 01) Une fois dans le menu principal, appuyez sur les boutons UP / DOWN pour choisir EDIT. 02) Appuyez sur le bouton ENTER pour ouvrir le menu. -
Page 19: Settings (Paramètres)
Spectral PC 400Z IP65 7. Settings (paramètres). Ce menu vous permet de régler les paramètres de l’appareil. 01) Une fois dans le menu principal, appuyez sur les boutons UP / DOWN pour choisir SETTING. 02) Appuyez sur le bouton ENTER pour ouvrir le menu. -
Page 20: Dmx Error (Erreur Dmx)
Spectral PC 400Z IP65 04) Si vous choisissez OFF, le mode RGBW et le variateur maître seront linéaires. 7.5. DMX Error (erreur DMX) En cas d’erreur du signal DMX, le menu vous permet de déterminer le comportement de l’appareil. 01) Une fois dans le menu SETTING, appuyez sur les boutons UP / DOWN pour choisir DMX ERROR. -
Page 21: White Color Calibration (Étalonnage De La Couleur Blanche)
Spectral PC 400Z IP65 9.1. White Color Calibration (étalonnage de la couleur blanche) Ce menu vous permet de régler la température des presets de couleur blanche intégrés. 01) Si vous choisissez WHITE, appuyez sur le bouton ENTER pour ouvrir le menu. -
Page 22: 10.2. Rdm
Spectral PC 400Z IP65 10.2. RDM 01) Appuyez sur les boutons UP / DOWN pour basculer entre UID et LABEL. 02) Appuyez sur le bouton ENTER pour ouvrir les menus RDM. Canaux DMX 9 canaux (HSIC) Canal 1 – variateur d’intensité... -
Page 23: Canaux (Ssp)
Spectral PC 400Z IP65 Canal 7 – zoom 0 - 255 Réglage du zoom, de petit à grand Canal 8 – vitesse du zoom 0 - 200 Pas de fonction 201 - 220 Réinitialisation du zoom 221 - 255 Pas de fonction Canal 9 –... -
Page 24: Canaux (Tour)
Spectral PC 400Z IP65 130 - 189 Variateur d’intensité 3 non linéaire 190 - 255 Variateur d’intensité 4 non linéaire (plus lent) 12 canaux (TOUR) Canal 1 – variateur d’intensité 0 - 255 Réglage graduel, de sombre à clair, 0 - 100% Canal 2 –... -
Page 25: Canaux (Tr16)
Spectral PC 400Z IP65 Canal 8 – programmes intégrés / personnalisés 0 - 40 Pas de fonction 41 - 50 Auto 1 51 - 60 Auto 2 61 - 70 Auto 3 71 - 80 Auto 4 81 - 90... - Page 26 Spectral PC 400Z IP65 Canal 4 – rouge fin Les canaux 1 et 3 doivent être ouverts 0 - 255 Réglage fin du rouge de 0 à 100 % Canal 5 – vert Le canal 1 doit être ouvert et le canal 11 doit être fermé...
- Page 27 Spectral PC 400Z IP65 Canal 13 – programmes intégrés / personnalisés 0 - 40 Pas de fonction 41 - 50 Auto 1 51 - 60 Auto 2 61 - 70 Auto 3 71 - 80 Auto 4 81 - 90...
-
Page 28: Maintenance
04) Les câbles d’alimentation ne devront présenter aucune trace de dommage ou de fatigue des matériaux. Le Spectral PC 400Z IP65 ne requiert presque pas d’entretien. Cependant, vous devez veiller à ce que l’appareil reste propre. Si tel n’est pas le cas, le niveau de luminosité de l’appareil pourrait nettement chuter. Débranchez la prise de courant puis nettoyez le couvercle à... - Page 29 Spectral PC 400Z IP65 Problème Cause(s) probable(s) Solution • Vérifiez que l’appareil soit allumé L’alimentation est défectueuse et que les câbles soient Un ou plusieurs appareils ne correctement branchés. fonctionnent pas • Rapportez l’appareil à votre Le fusible interne a grillé.
-
Page 30: Spécifications Du Produit
Spectral PC 400Z IP65 Spécifications du produit Modèle : Spectral PC 400Z IP65 de Showtec Tension d’entrée : 100-240 V C.A., 50 / 60 Hz Consommation : 45 W (pleine puissance) Raccordement DMX : 30 unités Dimensions : 230 x 135 x 330 mm (l x L x H) -
Page 31: Dimensions
Spectral PC 400Z IP65 Dimensions Code commande : 43554... - Page 32 ©2017 Showtec...
