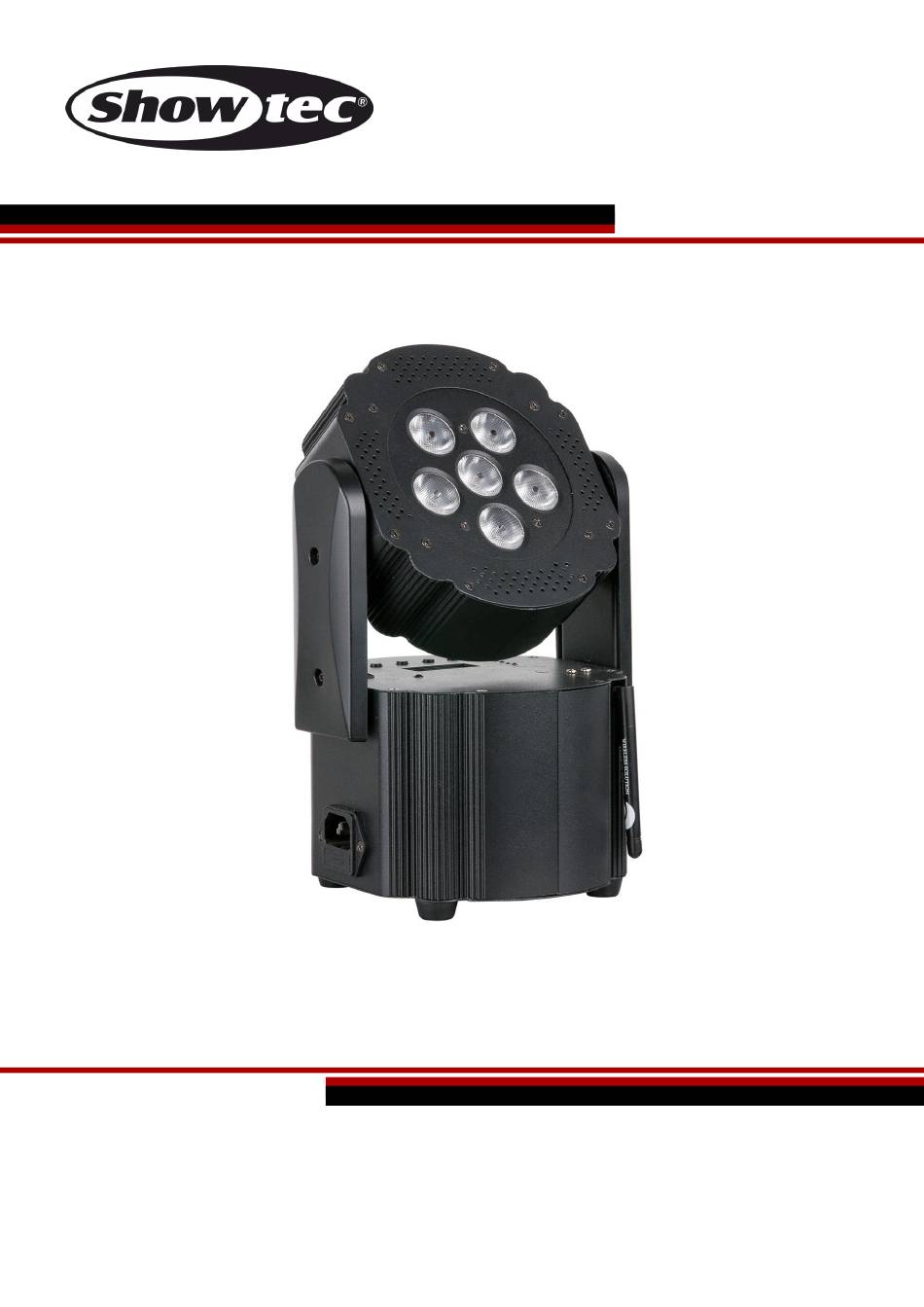

- Page 1 MANUEL FRANÇAIS EventLITE 6/3 WDMX Code commande : 44000 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas...
- Page 2 EventLITE 6/3 WDMX Table des matières Avertissement ..................................2 Consignes de sécurité..............................2 Conditions d’utilisation ..............................4 Fixation .................................... 4 Branchement au secteur ............................4 Instructions de retour ..............................5 Réclamations ................................. 5 Description de l’appareil ..............................6 Aperçu .................................... 7 Installation ...................................
- Page 3 EventLITE 6/3 WDMX Avertissement Instructions pour le déballage Dès réception de ce produit, veuillez déballer le carton avec précaution et en vérifier le contenu pour vous assurer de la présence et du bon état de toutes les pièces. Si une pièce a été endommagée lors du transport ou que le carton lui-même présente des signes de mauvaise manipulation, informez-en aussitôt le revendeur et conservez le matériel d’emballage pour vérification.
- Page 4 La condensation qui se formerait à l’intérieur de l’appareil pourrait l’endommager. Laissez l’appareil hors tension et à température ambiante. Si votre produit Showtec ne fonctionne pas correctement, veuillez cesser de l’utiliser immédiatement. Emballez-le correctement (de préférence dans son emballage d’origine) et renvoyez-le à votre revendeur Showtec pour révision.
- Page 5 Lors de la fixation, du démontage ou de la mise en service de l’appareil, assurez-vous toujours que la zone située en-dessous est dégagée et qu'aucune personne non autorisée ne s'y trouve. Le EventLITE 6/3 WDMX Showtec peut être placé sur n’importe quelle structure à l’aide d’un collier. Une mauvaise installation peut provoquer de graves dommages matériels et...
- Page 6 EventLITE 6/3 WDMX Une mauvaise installation peut provoquer de graves dommages matériels et physiques ! Instructions de retour Les marchandises qui font l’objet d’un retour doivent être envoyées en prépayé et dans leur emballage d’origine. Aucun appel téléphonique ne sera traité. L’emballage doit clairement indiquer le numéro d’autorisation de retour (numéro RMA).
- Page 7 EventLITE 6/3 WDMX Description de l’appareil Caractéristiques L’EventLITE 6/3 est un effet LED compact et léger de Showtec Tension d'entrée (chargeur de C.A. 100 V - 240 V, 60 Hz / 50 Hz (seulement l’entrée d’alimentation batterie) : et non la sortie)
- Page 8 EventLITE 6/3 WDMX Aperçu Schéma 01 01) Connecteur d’alimentation IEC + fusible F1A / 250 V 02) 6 LED RGB 3-en-1 de 3 W 03) Antenne DMX sans fil 04) Connecteur de signal DMX (IN) à 3 broches 05) Connecteur de signal DMX (OUT) à 3 broches Schéma 02 06) LED de niveau de batterie 07) Affichage LCD avec boutons du menu...
- Page 9 EventLITE 6/3 WDMX Installation Retirez tout le matériel d'emballage de l'EventLITE 6/3 WDMX. Veillez à ce que la mousse et le plastique de rembourrage soient complètement retirés. Branchez tous les câbles. N’alimentez pas le système avant de l’avoir correctement configuré et connecté. Débranchez toujours l’appareil avant d’effectuer l’entretien ou la maintenance.
- Page 10 EventLITE 6/3 WDMX L'EventLITE 6/3 WDMX est un récepteur WDMX et non un émetteur WDMX. Schéma 03 Exemple (schéma 03) : En modes programme, automatique, couleur et son, l'EventLITE 6/3 WDMX ne peut envoyer de signal à un autre EventLITE 6/3 WDMX en mode sans fil. Dans ces modes, les appareils EventLITE 6/3 WDMX esclaves doivent toujours être connectés via un câble DMX.
- Page 11 Schéma Exemple (schéma 04) : L'Operator Air Showtec (50726) envoie un signal sans fil avec 512 canaux et l'EventLITE 6/3 WDMX réceptionne ce signal. Il utilise les 5 premiers canaux pour sa propre configuration et envoie le reste des canaux aux autres Compact Pars 7 (42580) via un câble DMX.
- Page 12 EventLITE 6/3 WDMX Connexion de l’EventLite 6/3 WDMX à l’émetteur de signal DMX sans fil L’EventLite 6/3 WDMX ne peut pas s’adapter activement à un émetteur de signal sans fil aléatoire. Veuillez consulter le manuel de votre émetteur pour créer une correspondance sans fil. Nous vous recommandons d'utiliser le micro émetteur DMX sans fil / Black Box F-1 G4 MK2 par WIRELESS SOLUTION (schéma 05).
- Page 13 EventLITE 6/3 WDMX Connexion de l’appareil Vous allez avoir besoin d’un câble data série pour faire fonctionner l’éclairage d’un ou de plusieurs appareils, si vous utilisez une console de contrôle DMX-512, ou pour synchroniser l’éclairage d’au moins deux appareils, s’ils sont configurés en mode maître / esclave. Le nombre combiné de canaux requis par tous les appareils sur un câble data série détermine le nombre d’appareils que ce câble peut prendre en charge.
- Page 14 EventLITE 6/3 WDMX Modes de contrôle 6 modes sont disponibles : Mode DMX512 Mode esclave Mode couleur Mode programme Mode automatique Mode sonore Plusieurs EventLITE 6/3 WDMX (mode DMX512) 01) Fixez l’effet lumineux sur la structure. Laissez au moins 0,5 mètre sur tous les côtés pour une bonne circulation d’air.
- Page 15 EventLITE 6/3 WDMX Configuration de plusieurs EventLITE 6/3 WDMX Schéma Remarque : Reliez tous les câbles avant de connecter à l’alimentation électrique ! Plusieurs EventLITE 6/3 WDMX (mode esclave) 01) Fixez l’effet lumineux sur la structure. Laissez au moins 0,5 mètre sur tous les côtés pour une bonne circulation d’air.
- Page 16 EventLITE 6/3 WDMX Plusieurs EventLITE 6/3 WDMX (mode maître / esclave) Schém a 08 Un EventLITE 6/3 WDMX (Mode couleur + mode Programme + mode Automatique) 01) Fixez l’effet lumineux sur la structure. Laissez au moins 0,5 mètre sur tous les côtés pour une bonne circulation d’air.
- Page 17 EventLITE 6/3 WDMX Panneau de contrôle Schéma 09 A) Témoin de batterie LED Écran LCD C) Témoin de WDMX LED Bouton MODE Bouton SETUP Bouton UP (haut) G) Bouton DOWN (bas) Bouton de séparation DMX sans fil Interrupteur On / Off Mode de contrôle DMX Les appareils sont adressés individuellement sur un câble et connectés à...
- Page 18 EventLITE 6/3 WDMX Aperçu du menu Code commande : 44000...
- Page 19 EventLITE 6/3 WDMX Options du menu principal Appuyez sur le bouton MODE pour naviguer dans les 8 options du menu : 01) Mode DMX512 02) Mode esclave 03) Mode couleur 04) Configuration sans fil 05) Configuration ECO 06) Mode programme 07) Mode automatique 08) Mode sonore Mode DMX512...
- Page 20 EventLITE 6/3 WDMX Mode esclave Si l’écran affiche : l’appareil est en mode esclave. Son fonctionnement sera alors identique à celui de l’appareil maître. Mode couleur Avec ce menu, vous pouvez définir les couleurs statiques (R,G,B) de l’EventLITE 6/3 WDMX. Appuyez sur le bouton MODE de l'EventLITE 6/3 WDMX jusqu’à...
- Page 21 EventLITE 6/3 WDMX Mode programme 01) Appuyez sur le bouton MODE de l'appareil jusqu’à ce que l’écran affiche : 02) Avec ce menu, vous pouvez définir le mode des programmes intégrés. 03) Vous pouvez choisir 8 programmes intégrés : , en utilisant les boutons UP / DOWN.
- Page 22 EventLITE 6/3 WDMX Canaux DMX 2 canaux Canal 1 – couleurs; programmes intégrés; contrôle sonore 0 - 9 10 - 19 Rouge 20 - 29 Rouge + vert 30 - 39 Vert 40 - 49 Vert + bleu 50 - 59 Bleu 60 - 69 Rouge + bleu...
- Page 23 EventLITE 6/3 WDMX 3 canaux Canal 1 – rouge 0 - 255 Réglage graduel du rouge de 0 – 100 % Canal 2 – vert 0 - 255 Réglage graduel du vert de 0 – 100 % Canal 3 – bleu 0 - 255 Réglage graduel du bleu de 0 –...
- Page 24 04) Si vous ne parvenez pas à déterminer la cause du problème, n’ouvrez en aucun cas l’EventLITE 6/3 WDMX, cela pourrait abîmer l’unité et annuler la garantie. 05) Rapportez l’appareil à votre revendeur Showtec. Protection de contrôle de la température 01) Lorsque la température du processeur LED atteint 60 °C ou si la vérification de la thermistance...
- Page 25 EventLITE 6/3 WDMX Problème Cause(s) probable(s) : Solution(s) : Vérifiez que l’appareil est allumé, Un ou plusieurs que le câble d’alimentation est appareils ne L’alimentation est défectueuse correctement branché, que le fonctionnent pas câble est connecté et / ou que la du tout.
- Page 26 Température ambiante max. t : 40°C ; température du boîtier max. t : 80°C La conception et les caractéristiques du produit sont soumises à modification sans avis préalable. Site web : www.Showtec.info Adresse électronique : service@highlite.nl Code commande : 44000...
- Page 27 EventLITE 6/3 WDMX Remarques Code commande : 44000...
- Page 28 ©2015 Showtec...
