- Page 1 MANUEL FRANÇAIS Performer 60 LED Code commande : 33100 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas...
-
Page 2: Table Des Matières
Performer 60 LED Table des matières Avertissement ..................................2 Consignes de sécurité ..............................2 Conditions d’utilisation ..............................4 Fixation .................................... 4 Branchement au secteur ............................5 Instructions de retour ..............................6 Réclamations ................................. 6 Description de l’appareil ..............................7 Caractéristiques ................................7 Aperçu .................................... -
Page 3: Avertissement
Si un appareil doit être renvoyé à l’usine, il est important de le remettre dans sa boîte et son emballage d’origine. Le contenu expédié comprend : Showtec Performer 60 LED 1 cadre-filtre Câble d'alimentation Powercon vers Schuko de 1,5m ... - Page 4 Performer 60 LED Avant la première mise en marche de votre appareil, assurez-vous qu’aucun dommage n’a été causé pendant le transport. Dans le cas contraire, contactez votre revendeur. Pour conserver votre matériel en bon état et s’assurer qu’il fonctionne correctement et en toute sécurité, il est absolument indispensable pour l’utilisateur de suivre les consignes et avertissements de sécurité...
-
Page 5: Conditions D'utilisation
Performer 60 LED • Si votre produit Showtec ne fonctionne pas correctement, veuillez cesser de l’utiliser immédiatement. Emballez-le correctement (de préférence dans son emballage d’origine) et renvoyez-le à votre revendeur Showtec pour révision. • À l’usage des adultes seulement. Ne laissez jamais l’unité fonctionner sans surveillance. -
Page 6: Branchement Au Secteur
Performer 60 LED Branchement au secteur Branchez la fiche d’alimentation de l’appareil au secteur. Veillez à toujours connecter le bon câble de couleur à l’endroit approprié. International Câble UE Câble Royaume- Câble USA Broche MARRON ROUGE JAUNE / CUIVRE PHASE BLEU NOIR ARGENTÉ... -
Page 7: Instructions De Retour
Performer 60 LED Instructions de retour Les marchandises qui font l’objet d’un retour doivent être envoyées en prépayé et dans leur emballage d’origine. Aucun appel téléphonique ne sera traité. L’emballage doit clairement indiquer le numéro d’autorisation de retour (numéro RMA). Les produits renvoyés sans numéro RMA seront refusés. Highlite refusera les marchandises renvoyées et se dégagera de toute responsabilité. -
Page 8: Description De L'appareil

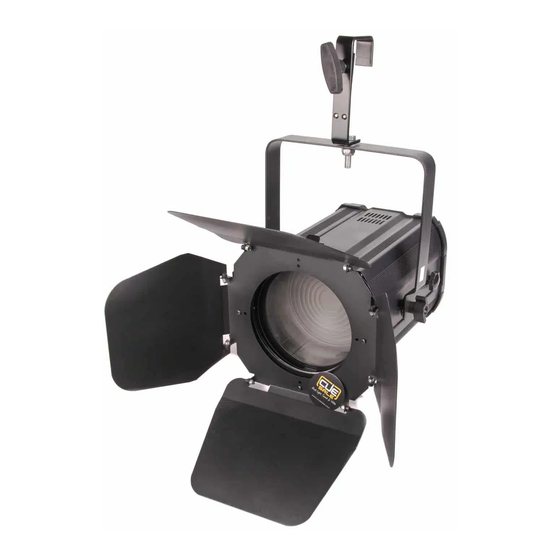

Performer 60 LED Description de l’appareil Caractéristiques Le Showtec Performer 60 LED est un projecteur avec une grande puissance en sortie et des effets d’excellente qualité. Source lumineuse : 1 COB de 60W Tension d’entrée : 100 - 240 V C.A. 60 / 50Hz ... -
Page 9: Panneau Arrière
Performer 60 LED Panneau arrière Schéma 02 04) Vis de réglage 05) Entrée du connecteur de signal DMX 3 broches 06) Sortie du connecteur de signal DMX 3 broches 07) Affichage LCD + boutons du menu 08) Œillet de sécurité 09) Sortie du connecteur d'alimentation Powercon 100-240 V 10) Entrée du connecteur d'alimentation Powercon 100-240 V 11) Fusible T1L / 250 V... -
Page 10: Installation
Performer 60 LED Installation Retirez tout le matériel d'emballage du Performer 60 LED. Veillez à ce que la mousse et le plastique de rembourrage soient complètement retirés. Branchez tous les câbles. N’alimentez pas le système avant de l’avoir correctement configuré et connecté. Débranchez toujours l’appareil avant d’effectuer l’entretien ou la maintenance. -
Page 11: Modes De Contrôle
Performer 60 LED Modes de contrôle 5 modes sont disponibles : • Mode automatique • Mode variateur • Mode contrôle sonore • Maître / esclave • DMX-512 (1 canal, 3 canaux) Un Performer (mode automatique et mode variateur) 01) Fixez l’effet lumineux à une structure solide. Laissez au moins 0,5 mètre sur tous les côtés pour une bonne circulation d’air. -
Page 12: Plusieurs Performers (Contrôle Dmx)
Performer 60 LED Plusieurs Performers (contrôle DMX) 01) Fixez l’effet lumineux sur une structure solide. Laissez au moins 0,5 mètre sur tous les côtés pour une bonne circulation d’air. 02) Utilisez toujours un câble de sécurité (code commande 70140/70141). 03) Utilisez un câble XLR à 3 broches pour connecter les projecteurs Performer et d'autres appareils. 04) Reliez les unités conformément au schéma 05. -
Page 13: Connexion De L'appareil
Performer 60 LED Connexion de l’appareil Vous allez avoir besoin d’un câble data série pour faire fonctionner l’éclairage d’un ou de plusieurs appareils, si vous utilisez une console de contrôle DMX-512, ou pour synchroniser l’éclairage d’au moins deux appareils, s’ils sont configurés en mode maître / esclave. Le nombre combiné de canaux requis par tous les appareils sur un câble data série détermine le nombre d’appareils que ce câble peut prendre en charge. -
Page 14: Panneau De Contrôle
Performer 60 LED Le Performer 60 LED peut être utilisé avec une console de contrôle, en mode contrôle, ou sans console, en mode autonome Panneau de contrôle Affichage LCD Bouton MODE Bouton SETUP Bouton UP (défilement vers le haut) Bouton DOWN (défilement vers le bas) Schéma 06 Mode de contrôle Les appareils adressés individuellement sur un câble et connectés à... -
Page 15: Vue D'ensemble
Performer 60 LED Vue d’ensemble Options du menu principal automatique Mode variateur Mode contrôle sonore Mode maître / esclave Mode DMX-512 Code commande : 33100... -
Page 16: Mode Variateur
Performer 60 LED 1. Mode automatique Avec ce menu, vous pouvez définir l’effet du stroboscope. 01) Appuyez sur le bouton MODE jusqu’à ce que l’écran LED affiche 02) Appuyez sur le bouton SETUP pour entrer dans ce menu. 03) Appuyez sur les boutons UP/DOWN pour augmenter ou réduire l'intensité du stroboscope. La plage de réglage est entre , de OFF à... -
Page 17: Mode Dmx-512
Performer 60 LED 5. Mode DMX-512 Grâce à ce mode, vous pouvez régler l’adresse DMX et le mode de canaux. 01) Appuyez sur le bouton MODE jusqu’à ce que l’écran LED affiche 02) Appuyez sur les boutons UP/DOWN pour choisir l'adresse DMX souhaitée. La plage de réglage est comprise entre 03) Appuyez sur le bouton SETUP pour entrer dans le menu du mode de canaux. -
Page 18: Entretien
Performer 60 LED Entretien L’utilisateur doit s’assurer que les installations techniques et de sécurité sont contrôlées par un expert chaque année au cours d’un test d’acceptation. L’utilisateur doit s’assurer que les aspects liés à la sécurité et les installations techniques sont inspectés chaque année par une personne qualifiée. -
Page 19: Dépannage
: à l’alimentation, aux LED ou au fusible. 01) Alimentation. Vérifiez si l’unité est branchée à l’alimentation appropriée. 02) LED. Rapportez le Performer à votre revendeur Showtec. 03) Fusible. Remplacez le fusible. Reportez-vous à la page 17 pour remplacer le fusible. - Page 20 Performer 60 LED Problème Cause(s) probable(s) Solution L’alimentation est défectueuse • Vérifiez que l’appareil est allumé et Un ou plusieurs que les câbles sont correctement appareils ne branchés. fonctionnent pas Le fusible principal a grillé • Remplacez le fusible. Les appareils se La console de contrôle n’est pas •...
-
Page 21: Spécifications Du Produit
Performer 60 LED Spécifications du produit Modèle : Showtec Performer 60 LED Tension d’entrée : 100 - 240 V C.A. / 60 / 50Hz Consommation : 75W (pleine puissance) Raccordement DMX : 30 pièces Fusible : T1L / 250 V... -
Page 22: Dimensions
Performer 60 LED Dimensions Code commande : 33100... -
Page 23: Remarque
Performer 60 LED Remarque Code commande : 33100... - Page 24 ©2015 Showtec...
