Performer 60 LED
Le Performer 60 LED peut être utilisé avec une console de contrôle, en mode contrôle, ou sans console,
en mode autonome
Panneau de contrôle
Mode de contrôle
Les appareils adressés individuellement sur un câble et connectés à la console de contrôle
Les appareils répondent au signal DMX de la console de contrôle. (si vous avez sélectionné et
sauvegardé une adresse DMX, la console de contrôle l'affiche automatiquement lors de l'utilisation
suivante).
Adressage DMX
Le panneau de contrôle situé sur la face avant de la base vous permet d'assigner les adresses DMX du
projecteur. Il s'agit du premier canal avec lequel le Performer répond à la console de contrôle.
Si vous utilisez la console, retenez que l'unité possède 3 canaux.
Si vous utilisez plusieurs Performer, assurez-vous de définir correctement les adresses DMX.
Ainsi, l'adresse DMX du premier Performer devrait être 1 (001) ; celle du second Performer devrait être
1+3 = 4 (004) ; celle du troisième Performer devrait être 4+3 = 7 (007), etc. Assurez-vous qu'il n'y a pas de
superposition entre les canaux pour pouvoir contrôler chaque Par correctement. Si au moins deux
Performer partagent une même adresse, ils fonctionneront de la même manière.
Contrôle :
Après avoir défini les adresses de tous les projecteurs Performer, vous pouvez commencer à les faire
fonctionner par le biais de votre console d'éclairage.
Remarque : une fois allumé, le Performer détecte automatiquement si des données DMX 512 sont reçues
ou non. Si l'entrée DMX ne reçoit aucune donnée, la « LED » située sur le panneau de contrôle ne
clignote pas.
Le problème peut être lié au fait que :
•
le câble XLR venant de la console de contrôle n'est pas connecté à l'entrée du Performer 60 LED.
•
la console de contrôle n'est pas branchée ou est défectueuse, le câble ou la console est
défectueux ou les fils du signal sont permutés dans le connecteur d'entrée.
Remarque : il est nécessaire d'insérer un bouchon de terminaison XLR (120 ohms) dans le dernier appareil
afin d'assurer une transmission correcte sur la ligne DMX.
L'affichage s'éteint après 10 secondes
Si vous n'appuyez sur aucun bouton pendant 10 secondes, l'affichage s'éteint.
Pour allumer l'affichage, appuyez sur le bouton MODE, SETUP, UP ou DOWN.
Une fois que vous avez appuyé sur ce bouton, l'affichage s'allume.
Code commande : 33100

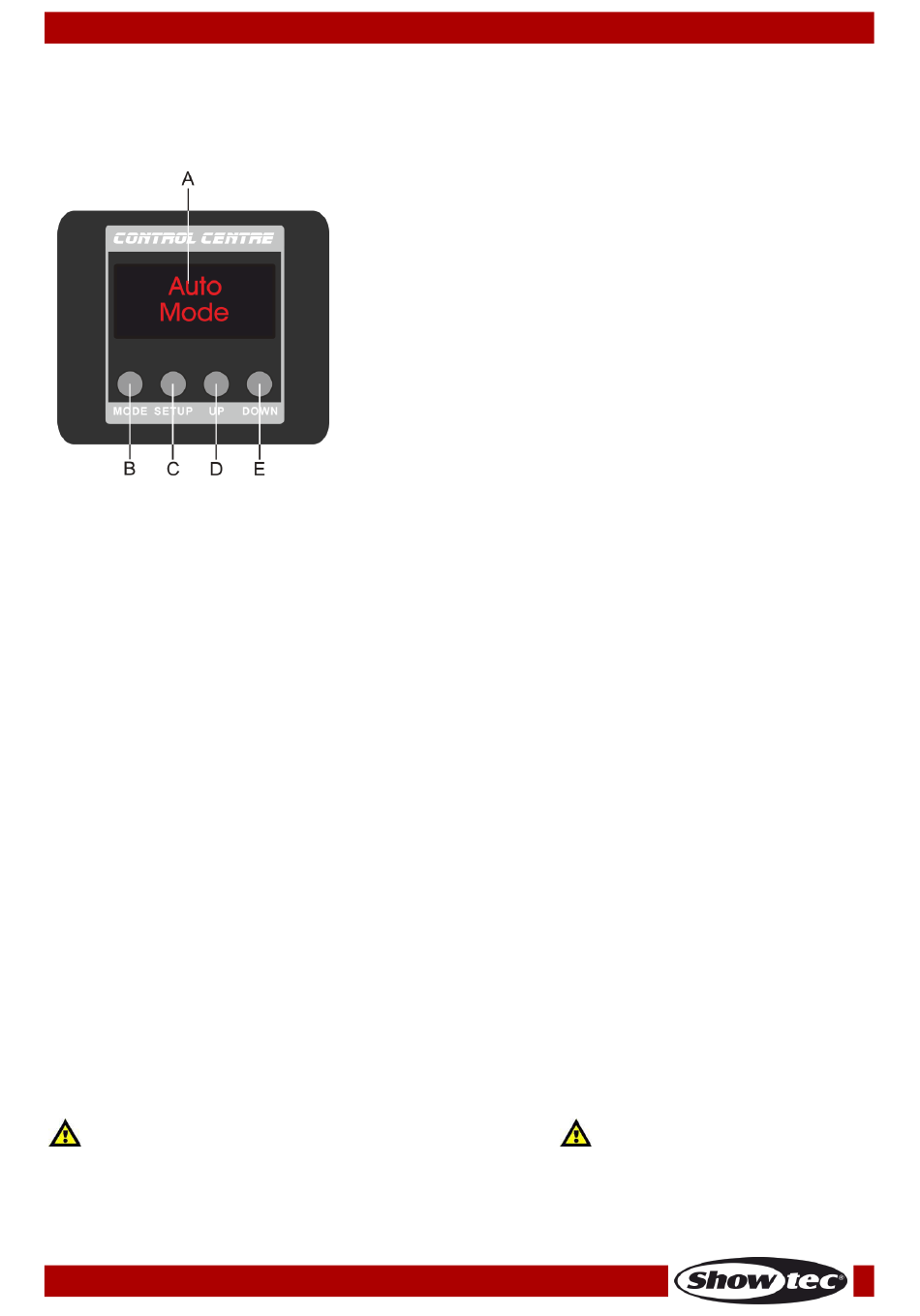

A)
Affichage LCD
B)
Bouton MODE
C)
Bouton SETUP
D)
Bouton UP (défilement vers le haut)
E)
Bouton DOWN (défilement vers le bas)
Schéma 06
