Panneau de contrôle
Mode de contrôle DMX
Les appareils sont adressés individuellement
console de contrôle. Si un signal DMX est présent, le témoin d clignotera.
Les appareils répondent donc au signal DMX de la console. (si vous avez sélectionné et sauvegardé une
adresse DMX, la console de contrôle l'affiche automatiquement lors de l'utilisation suivante).
Adressage DMX
Le panneau de contrôle situé sur la face avant de la base vous permet d'assigner l'adresse DMX à
l'appareil. Il s'agit du premier canal à partir duquel le Pathfinder IMC répondra à la console de contrôle.
Si vous utilisez la console, retenez que l'unité possède 4 canaux.
Si vous utilisez plusieurs Pathfinders, assurez-vous de définir correctement l'adressage DMX.
Par conséquent, l'adresse DMX du premier Pathfinder IMC devrait être 1 (d001) ; celle du second
Pathfinder IMC devrait être 1 + 4 = 5 (d005) ; celle du troisième Pathfinder IMC devrait être 5 + 4 = 9
(d009), etc.
Assurez-vous qu'il n'y a pas de superposition entre les canaux pour pouvoir contrôler chaque Pathfinder
IMC correctement.
Si au moins deux Pathfinders partagent une même adresse, ils fonctionneront de la même manière.
Contrôle :
Après avoir défini les adresses de tous les appareils Pathfinder IMC, vous pouvez commencer à les faire
fonctionner par le biais de vos contrôleurs d'éclairage.
Remarque : Une fois allumé, le Pathfinder IMC détecte automatiquement si des données DMX 512 sont
reçues ou non. Si l'entrée DMX ne reçoit aucune donnée, le d sur le panneau de contrôle ne clignotera
pas.
Le problème peut être lié au fait que :
Le câble XLR venant du contrôleur n'est pas connecté à l'entrée du Pathfinder IMC.
la console de contrôle n'est pas branchée ou est défectueuse, le câble ou la console est défectueux ou
les fils du signal sont permutés dans le connecteur d'entrée.
Remarque : il est nécessaire d'insérer un bouchon de terminaison XLR (120 ohms) dans le dernier appareil
afin d'assurer une transmission correcte sur la ligne DMX.
Code commande : 43147

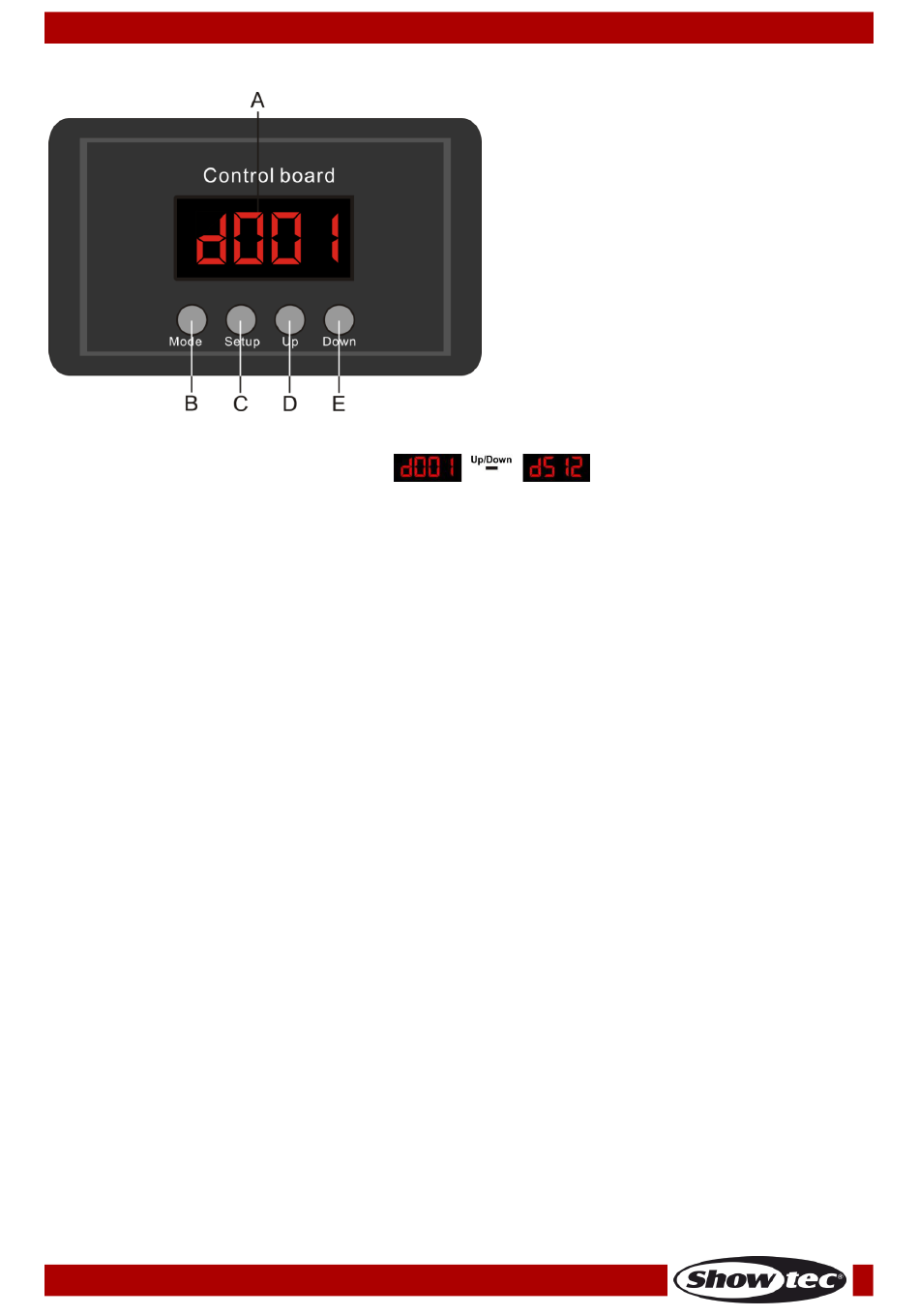

A)
Écran LCD
B)
Bouton MODE
C)
Bouton SETUP (configuration)
D)
Bouton UP (haut)
E)
Bouton DOWN (bas)
Schéma 5
sur un câble et connectés à la
