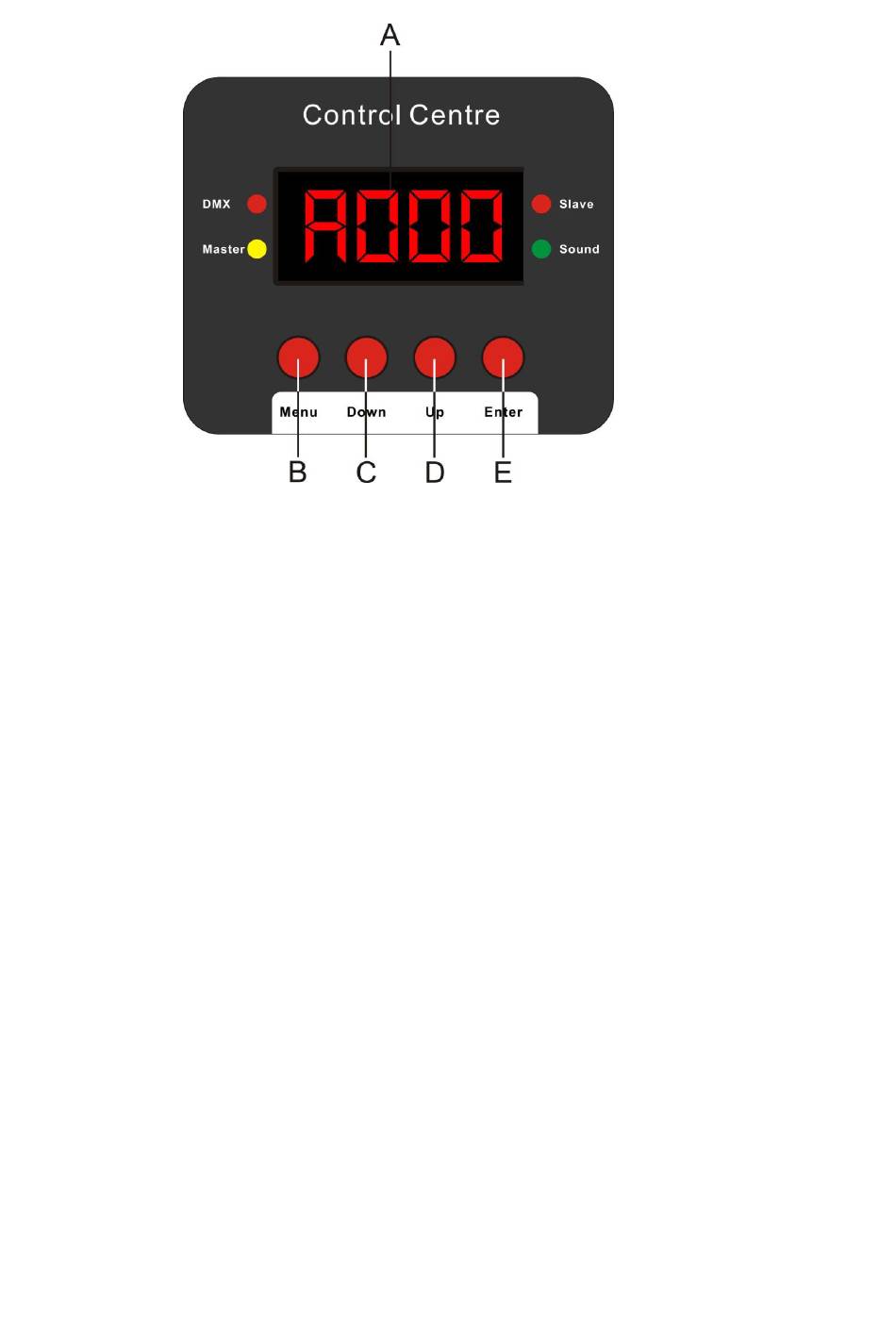

Panneau de contrôle
A. Affichage LED
B. Bouton Mode
C. Bouton Setup
Mode de contrôle DMX
Les appareils sont adressés individuellement sur un câble et connectés au contrôleur.
Ils répondent donc au signal DMX du contrôleur.
Adressage DMX
Le panneau de contrôle situé sur la face avant de la base vous permet d'assigner l'adresse DMX à
l'appareil. Il s'agit du premier canal à partir duquel l'Inversion répond au contrôleur.
Si vous utilisez le contrôleur, retenez que l'unité possède 17 canaux.
Si vous utilisez plusieurs Inversions, assurez-vous de définir correctement l'adressage DMX.
L'adresse DMX du premier Inversion devrait être 1 (001) ; celle du second Inversion devrait être 1+17=18;
celle du troisième Inversion être 18+17=35, etc.
Assurez-vous qu'il n'y a pas de superposition entre les canaux pour pouvoir contrôler chaque Inversion
correctement. Si au moins deux Inversions partagent une même adresse, ils fonctionnent de la même
manière.
Pour en savoir plus sur le réglage des adresses, référez-vous aux instructions « Adressage » (menu d001).
Contrôle: après avoir défini les adresses de tous les Inversions, vous pouvez commencer à les faire
fonctionner par le biais de vos contrôleurs d'éclairage.
Remarque: une fois allumé, l'Inversion détecte automatiquement si des données DMX 512 sont reçues ou
non.
Le problème peut être lié au fait que:
• le câble XLR venant du contrôleur n'est pas connecté à l'entrée de l'Inversion;
• le contrôleur n'est pas branché ou est défectueux, le câble ou le connecteur est défectueux ou les
fils du signal sont permutés dans le connecteur d'entrée.
Remarque: il est nécessaire d'insérer un bouchon de terminaison XLR (120ohms) dans le dernier appareil
afin d'assurer une transmission correcte sur la ligne DMX.
D. Bouton Up
E. Bouton Down
9
Fig. 5
