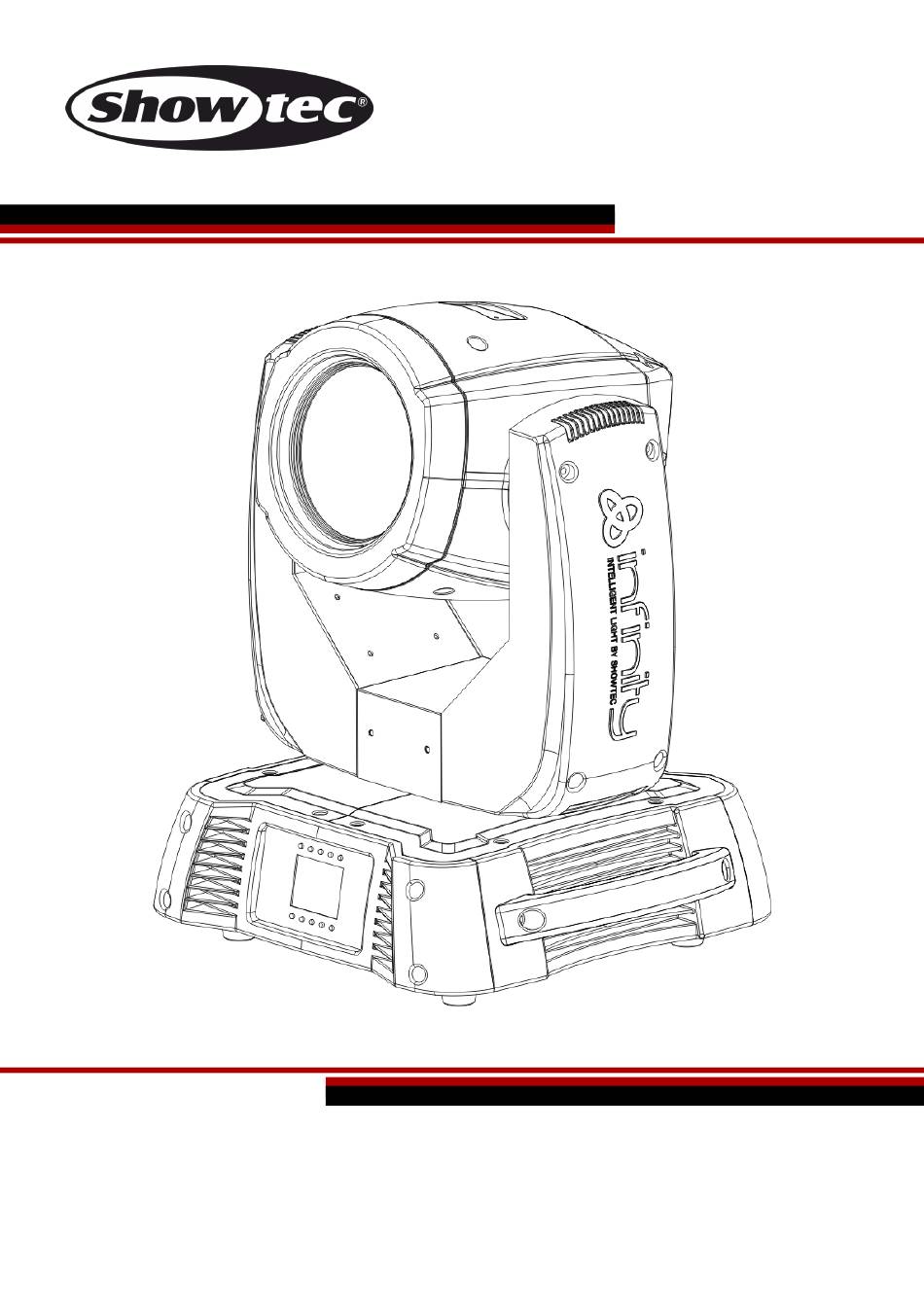

- Page 1 MANUEL FRANÇAIS Infinity iB-5R V1 Code commande : 41530 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas...
- Page 2 Infinity iB-5R Table des matières Avertissement ..................................2 Consignes de sécurité ..............................2 Conditions d’utilisation ..............................4 Fixation .................................... 4 Branchement au secteur ............................6 Instructions de retour ..............................7 Réclamations ................................. 7 Description de l’appareil ..............................8 Aperçu .................................... 9 Panneau arrière ................................
- Page 3 Si un appareil doit être renvoyé à l’usine, il est important de le remettre dans sa boîte et son emballage d’origine. Le contenu expédié comprend : ● Showtec Infinity iB-5R LED Spot avec câble d’alimentation Powercon de 0,9 m ● 2 supports pour montage sur structure ●...
- Page 4 Laissez l’appareil hors tension et à température ambiante. Si votre produit Showtec ne fonctionne pas correctement, veuillez cesser de l’utiliser immédiatement. Emballez-le correctement (de préférence dans son emballage d’origine) et renvoyez-le à votre revendeur Showtec pour révision.
- Page 5 Infinity iB-5R En cas de remplacement, utilisez uniquement des fusibles de même type ou de même calibre. L’utilisateur est responsable du positionnement et du fonctionnement corrects de l’Infinity. Le fabricant décline toute responsabilité en cas de dommages causés par la mauvaise utilisation ou l’installation incorrecte de cet appareil.
- Page 6 Infinity iB-5R Procédure : ● Si l’appareil est fixé sous un plafond ou une solive, un système de fixation professionnel doit être utilisé. ● Utilisez un collier pour fixer le projecteur au support de montage du système de fixation. ● Veillez toujours à...
- Page 7 Infinity iB-5R Montage d’un collier sur la face inférieure de la tête mobile de l’Infinity Une mauvaise installation peut provoquer de graves dommages matériels et physiques ! Branchement au secteur Branchez la fiche d’alimentation de l’appareil au secteur. Veillez à toujours connecter le bon câble de couleur à l’endroit approprié. International Câble UE Câble Royaume-...
- Page 8 Infinity iB-5R Instructions de retour Les marchandises qui font l’objet d’un retour doivent être envoyées en prépayé et dans leur emballage d’origine. Aucun appel téléphonique ne sera traité. L’emballage doit clairement indiquer le numéro d’autorisation de retour (numéro RMA). Les produits retournés sans numéro RMA seront refusés.
- Page 9 Infinity iB-5R Description de l’appareil Caractéristiques Le Showtec Infinity iB-5R est une tête mobile avec une grande puissance en sortie et des effets d’excellente qualité. ● Effet avec faisceau ● Moteurs à couple élevé ● Mouvements très rapides ● Vis de verrouillage rapide situées sur le dessus de l’appareil permettant de changer les gobos en quelques minutes sans avoir besoin d’outils...
- Page 10 Infinity iB-5R Aperçu Panneau arrière Schéma 01 Schéma 02 Lentille Connecteur de signal DMX (OUT) à 3 broches Écran LCD 07) Entrée Neutrik Powercon 03) Connecteur de signal DMX (IN) à 5 broches 08) Fusible 7AL / 250 V 04) Connecteur de signal DMX (OUT) à 5 broches 09) ON / OFF Connecteur de signal DMX (IN) à...
- Page 11 Infinity iB-5R Réglage et fonctionnement Suivez les indications ci-dessous, en fonction du mode de fonctionnement choisi. Avant de brancher l’unité, assurez-vous toujours que la tension d’alimentation correspond à celle du produit. N’essayez pas d’utiliser un produit supportant une tension de 120 V sur une alimentation de 230 V, ou inversement.
- Page 12 Infinity iB-5R Configuration DMX de plusieurs Infinity Schéma 03 Remarque : reliez tous les câbles avant de connecter à l’alimentation électrique Code commande : 41530...
- Page 13 Infinity iB-5R Connexion de l’appareil Vous allez avoir besoin d’un câble data série pour faire fonctionner l’éclairage d’un ou de plusieurs appareils, si vous utilisez une console de contrôle DMX-512, ou pour synchroniser l’éclairage d’au moins deux appareils, s’ils sont configurés en mode maître / esclave. Le nombre combiné de canaux requis par tous les appareils sur un câble data série détermine le nombre d’appareils que ce câble peut prendre en charge.
- Page 14 Infinity iB-5R Panneau de contrôle Bouton d’accueil Bouton du menu d’édition Bouton du mode réglages Bouton de réglage de l’adresse Bouton du logo Infinity Bouton UP (haut) Bouton DOWN (bas) OK/ENTER Bouton gauche Bouton droit Écran LCD Schéma 04 Mode de contrôle Les appareils sont adressés individuellement sur un câble et connectés à...
- Page 15 Infinity iB-5R Vue d’ensemble Code commande : 41530...
- Page 16 Infinity iB-5R Options du menu principal Adresse DMX Mode édition Menu des réglages Programmes intégrés Mode test Informations Accueil Haut Menu édition Mode réglages Réglage de l’adresse Gauche Logo Infinity Droite 1. Adressage DMX Avec ce menu, vous pouvez définir l’adressage DMX. 01) Appuyez sur le bouton et sélectionnez 02) Appuyez sur le bouton...
- Page 17 Infinity iB-5R 2. Mode édition Ce menu vous permet de configurer le mode choisi. 01) Appuyez sur le bouton et sélectionnez 02) Appuyez sur le bouton pour confirmer. Vous pouvez choisir entre 3 modes différents. Utilisez les boutons haut / bas pour sélectionner le mode requis. 03) Une fois le mode sélectionné, appuyez sur les boutons pour choisir NO ou YES.
- Page 18 Infinity iB-5R 02) Appuyez sur le bouton pour confirmer. Vous pouvez choisir entre 13 modes différents. Utilisez les boutons haut / bas pour sélectionner le mode requis. Code commande : 41530...
- Page 19 Infinity iB-5R 03) Une fois le mode sélectionné, appuyez sur les boutons pour choisir NO ou YES. 04) Deux menus permettent d’accéder à des options plus approfondies qui évitent de se limiter aux réponses YES / NO : Angle d’orientation : 540°, 360°, 180°...
- Page 20 Infinity iB-5R 03) Une fois le mode sélectionné, appuyez sur les boutons pour choisir NO ou YES. 04) Une fois le réglage choisi, appuyez sur le bouton pour le sauvegarder. 5. Menu de test Ce menu vous permet de configurer le mode choisi. 01) Appuyez sur le bouton et sélectionnez 02) Appuyez sur le bouton...
- Page 21 Infinity iB-5R 04) Si vous appuyez sur le bouton OK lors du test manuel, un nouveau menu s’ouvre. 05) Vous pouvez régler 18 options de test différentes. 06) Une fois le réglage choisi, appuyez sur le bouton pour le sauvegarder. 6.
- Page 22 Infinity iB-5R Canaux DMX 18 canaux (avancé) Canal 1 – mouvement horizontal (orientation) Faites monter le curseur afin de faire bouger la tête horizontalement (PAN). Mouvement de la tête réglable de manière graduelle en déplaçant le curseur d’une extrémité à l’autre (0 - 255, 128 - centre).
- Page 23 Infinity iB-5R Canal 9 – roue colorée Changement linéaire de couleur suivant le mouvement du curseur. Entre 128-189 et 194-255, la roue colorée tourne de manière continue, créant un effet de type « arc-en-ciel ». 0 - 4 Ouverture / Blanc Rouge 9-12 Jaune profond / orange...
- Page 24 Infinity iB-5R 108-111 Gobo Shake 13 de lent à rapide 112-115 Gobo Shake 14 de lent à rapide 116-119 Gobo Shake 15 de lent à rapide 120-123 Gobo Shake 16 de lent à rapide 124-127 Gobo Shake 17 de lent à rapide 128-189 Rotation selon le sens des aiguilles d’une montre, de type arc-en- ciel, allant de rapide à...
- Page 25 Infinity iB-5R Canal 17 – Programmes intégrés (les canaux 6 et 8 doivent être ouverts Pas de fonction 8-15 Programme intégré 1 16-23 Programme intégré 2 24 - 31 Programme intégré 3 32-39 Programme intégré 4 40-47 Programme intégré 5 48-55 Programme intégré...
- Page 26 Infinity iB-5R 15 canaux (Basic) Canal 1 – mouvement horizontal (orientation) Faites monter le curseur afin de faire bouger la tête horizontalement (PAN). Mouvement de la tête réglable de manière graduelle en déplaçant le curseur d’une extrémité à l’autre (0 - 255, 128 - centre). La tête peut tourner de 540°...
- Page 27 Infinity iB-5R en-ciel, allant de lent à rapide Canal 9 – roue de gobo statique + Gobo Shake Ouverture / Blanc 4 - 6 Gobo 1 Gobo 2 10-12 Gobo 3 13-15 Gobo 4 16 - 18 Gobo 5 19-21 Gobo 6 22-24 Gobo 7...
- Page 28 Infinity iB-5R Canal 12 – Élargissement du prisme 0 - 255 Élargissement du prisme de grand à petit Canal 13 – mise au point 0 - 255 Mise au point de proche à éloignée. Canal 14 – effet givre 0 - 255 Effet givre Canal 15 –...
- Page 29 Schéma 05 Entretien Le Showtec Infinity iB-5R ne requiert presque aucune maintenance. Cependant, vous devez veiller à la propreté de l’unité. Si tel n’est pas le cas, la luminosité de l’appareil pourrait être réduite de manière significative. Débranchez l’alimentation électrique puis nettoyez le couvercle à l’aide d’un chiffon humide.
- Page 30 Infinity iB-5R Remplacement de la batterie 01) Débranchez l’unité de la source d’alimentation électrique. 02) Retirez les 6 vis situées sur la face de l’Infinity. 03) Retirez avec précaution le couvercle de l’appareil. 04) Déconnectez la prise du circuit imprimé. 05) Retirez les 2 vis qui maintiennent le pack de la batterie en place.
- Page 31 16). 02) Alimentation. Vérifiez si l’unité est branchée à l’alimentation appropriée. 03) LED. Rapportez l’Infinity à votre revendeur Showtec. 04) Fusible. Remplacez le fusible. Reportez-vous à la page 28 pour remplacer le fusible. 05) Si tout ce qui est mentionné ci-dessus semble fonctionner correctement, rebranchez l’unité.
- Page 32 Infinity iB-5R Problème Cause(s) probable(s) Solution(s) Un ou plusieurs L’alimentation est défectueuse. ● Vérifiez si l’appareil est allumé et les câbles appareils correctement branchés. semblent Le fusible principal a grillé. ● Remplacez le fusible. totalement hors d’usage. Les appareils se La console de contrôle n’est pas ●...
- Page 33 Infinity iB-5R Caractéristiques du produit Modèle : Showtec Infinity iB-5R Tension d’entrée : 100 - 240 V C.A. : Puissance continue : 385W max. à pleine puissance Fusible : F7AL / 250 V Dimensions : 346 x 417 x 490 mm (l x L x H)
- Page 34 Infinity iB-5R Site web : www.Showtec.info Adresse électronique : service@highlite.nl Dimensions Code commande : 41530...
- Page 35 Infinity iB-5R Remarque Code commande : 41530...
- Page 36 Infinity iB-5R Code commande : 41530...
- Page 37 Infinity iB-5R Code commande : 41530...
- Page 38 ©2016 Showtec...
