Panneau de contrôle
Mode de contrôle
Les appareils sont adressés individuellement sur un câble et connectés à la console de contrôle.
Les appareils répondent au signal DMX de la console de contrôle. (Si vous avez sélectionné et
sauvegardé une adresse DMX, la console de contrôle l'affiche automatiquement lors de l'utilisation
suivante).
Adressage DMX
Le panneau de contrôle situé sur la face avant de la base vous permet d'assigner l'adresse DMX à
l'appareil. Il s'agit du premier canal à partir duquel l'Infinity répondra à la console de contrôle.
Si vous utilisez la console, retenez que l'unité possède 18 canaux.
Si vous utilisez plusieurs Infinity, assurez-vous de définir correctement l'adressage DMX.
Cependant, l'adresse DMX du premier Infinity devrait être 1 (001) ; celle du second Infinity devrait être
1+18 = 19 (019) ; celle du troisième Infinity devrait être 19+18 = 37 (037), etc.
Assurez-vous qu'il n'y a pas de superposition entre les canaux pour pouvoir contrôler chaque Infinity
correctement.
Si au moins deux Infinity partagent une même adresse, ils fonctionnent de la même manière.
Contrôle :
Après avoir défini les adresses de tous les Infinity, vous pouvez commencer à les faire fonctionner par le
biais de vos consoles d'éclairage.
Remarque : une fois allumé, l'Infinity détecte automatiquement si des données DMX 512 sont reçues ou
non. Si l'entrée DMX ne reçoit aucune donnée, la « LED » située sur le panneau de contrôle ne clignote
pas.
Le problème peut être lié au fait que :
●
le câble XLR venant de la console de contrôle n'est pas connecté à l'entrée à l'Infinity.
●
la console de contrôle n'est pas branchée ou est défectueuse, le câble ou la console est
défectueux ou les fils du signal sont permutés dans le connecteur d'entrée.
Remarque : il est nécessaire d'insérer un bouchon de terminaison XLR (120 ohms) dans le dernier appareil
afin d'assurer une transmission correcte sur la ligne DMX.
Code commande : 41530

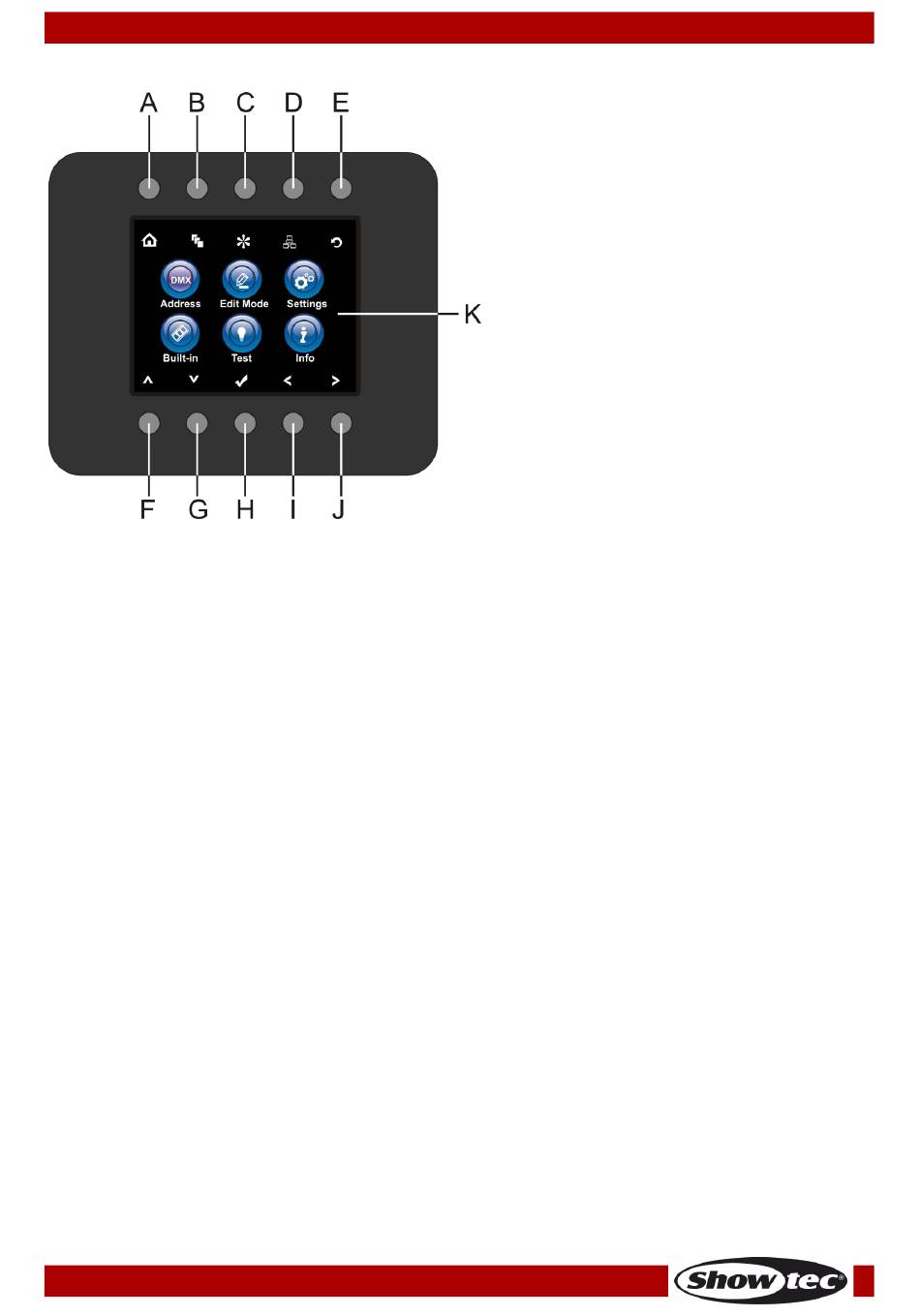

A)
Bouton d'accueil
B)
Bouton du menu d'édition
C)
Bouton du mode réglages
D)
Bouton de réglage de l'adresse
E)
Bouton du logo Infinity
F)
Bouton UP (haut)
G)
Bouton DOWN (bas)
H)
OK/ENTER
I)
Bouton gauche
J)
Bouton droit
K)
Écran LCD
Schéma 04
