- Page 1 MANUEL FRANÇAIS Infinity iW-715 Code commande : 41520 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas...
- Page 2 Infinity iW-715 Tables des matières Avertissement ..................................2 Consignes de sécurité ..............................2 Conditions d’utilisation ..............................4 Fixation .................................... 5 Branchement au secteur ............................6 Instructions de retour ..............................7 Réclamations ................................. 7 Description de l’appareil ..............................8 Vue d’ensemble ................................9 Panneau arrière ................................
- Page 3 Si un appareil doit être renvoyé à l’usine, il est important de le remettre dans sa boîte et son emballage d’origine. Le contenu expédié comprend : • Showtec Infinity iS-715 LED Wash avec câble Powercon de 0,9 m • 1 support pour montage sur structure (numéro de la pièce détachée SPCI159) • Manuel de l’utilisateur Durée de vie prévue de la LED...
- Page 4 Laissez l’appareil hors tension et à température ambiante. Si votre produit Showtec ne fonctionne pas correctement, veuillez cesser de l’utiliser immédiatement. Emballez-le correctement (de préférence dans son emballage d’origine) et renvoyez-le à votre revendeur Showtec pour révision.
- Page 5 Infinity iW-715 À l’usage des adultes seulement. La tête mobile doit être installée hors de la portée des enfants. Ne laissez jamais l’unité fonctionner sans surveillance. N’essayez pas de shunter la protection thermostatique ou les fusibles. En cas de remplacement, utilisez uniquement des fusibles de même type ou de même calibre.
- Page 6 Infinity iW-715 Fixation Veuillez suivre les directives européennes et nationales concernant la fixation, l’assemblage de structures et autres problèmes de sécurité. N’essayez pas d’installer cet appareil vous-même ! Confiez cette tâche à un revendeur autorisé ! Procédure : ● Si le projecteur est fixé sous un plafond ou une solive, un système de fixation professionnel doit être utilisé.
- Page 7 Infinity iW-715 Montage d’un collier sur la face inférieure de la tête mobile de l’Infinity Une mauvaise installation peut provoquer de graves dommages matériels et physiques ! Branchement au secteur Branchez la fiche d’alimentation de l’appareil au secteur. Veillez à toujours connecter le bon câble de couleur à l’endroit approprié.
- Page 8 Infinity iW-715 Instructions de retour Les marchandises qui font l’objet d’un retour doivent être envoyées en prépayé et dans leur emballage d’origine. Aucun appel téléphonique ne sera traité. L’emballage doit clairement indiquer le numéro d’autorisation de retour (numéro RMA). Les produits retournés sans numéro RMA seront refusés.

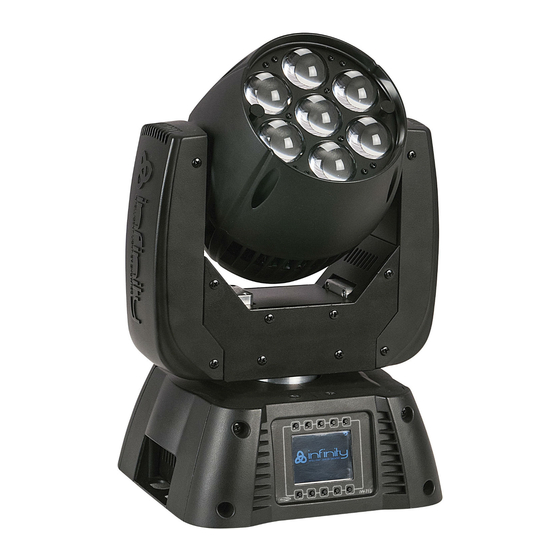

- Page 9 Infinity iW-715 Description de l’appareil Caractéristiques Le Showtec Infinity iW-715 LED Wash, avec sa tête mobile, est doté d’une grande puissance en sortie et d’effets d’excellente qualité. ● Effet faisceau & wash ● Moteurs à couple élevé ● Mouvements très rapides ●...
- Page 10 Infinity iW-715 Vue d’ensemble Angle du faisceau 7° / 25° / 50° avec réglage manuel Schéma 1 01) Lentille avec angle de faisceau variable 02) Boutons de menu + affichage LCD Panneau arrière 03) Connecteur de signal DMX (IN) à 3 broches 04) Connecteur de signal DMX (OUT) à...
- Page 11 Infinity iW-715 Installation Retirez tout le matériel d’emballage de l’Infinity iW-715 LED Wash. Veillez à ce que la mousse et le plastique de rembourrage soient complètement retirés. Branchez tous les câbles. N’alimentez pas le système avant de l’avoir correctement configuré et connecté.
- Page 12 Infinity iW-715 Plusieurs Infinity (contrôle maître / esclave) Schéma 3 Plusieurs Infinity (contrôle DMX) 01) Fixez l’effet lumineux sur la structure. Laissez au moins 1 mètre sur tous les côtés pour une bonne circulation d’air. 02) Utilisez toujours un câble de sécurité (code commande 70140 / 70141).
- Page 13 Infinity iW-715 Configuration DMX de plusieurs Infinity Schéma 4 Remarque : reliez tous les câbles avant de connecter à l’alimentation électrique Connexion de l’appareil Vous allez avoir besoin d’un câble data série pour faire fonctionner l’éclairage d’un ou de plusieurs appareils, si vous utilisez une console de contrôle DMX-512, ou pour synchroniser l’éclairage d’au moins...
- Page 14 Neutrik®. Code commande FL71150 (1,5 m), FL713 (3 m), FL716 (6 m), FL7110 (10 m). L’Infinity iW-715 LED Wash peut être utilisé avec une console de contrôle en mode contrôle ou sans console en mode autonome.
- Page 15 Infinity iW-715 Panneau de contrôle Bouton d’accueil Bouton du menu d’édition Bouton du mode réglages Bouton de réglage de l’adresse Bouton du logo Infinity Bouton Up Bouton Down OK/ENTER Bouton gauche Bouton droit Écran LCD Schéma 5 Mode de contrôle Les appareils sont adressés individuellement sur un câble et connectés à...
- Page 16 Infinity iW-715 Vue d’ensemble Code commande : 41520...
- Page 17 Infinity iW-715 Options du menu principal Adresse DMX Mode édition Menu des réglages Programmes intégrés Mode test Informations Accueil Haut Menu édition Mode réglages Réglage de l’adresse Gauche Logo Infinity Droite 1. Adressage DMX Avec ce menu, vous pouvez définir l’adressage DMX.
- Page 18 Infinity iW-715 2. Mode édition Ce menu vous permet de configurer le mode choisi. 01) Appuyez sur le bouton et sélectionnez 02) Appuyez alors sur le bouton pour confirmer. Vous pouvez choisir entre 3 modes différents. Utilisez les boutons haut / bas pour sélectionner le mode requis.
- Page 19 Infinity iW-715 3. Menu réglages Ce menu vous permet de configurer le mode choisi. 01) Appuyez sur le bouton et sélectionnez 02) Appuyez alors sur le bouton pour confirmer. Vous pouvez choisir entre 15 modes différents. Utilisez les boutons haut / bas pour sélectionner le mode requis.
- Page 20 Infinity iW-715 4. Programmes intégrés Ce menu vous permet de configurer le mode choisi. 01) Appuyez sur le bouton et sélectionnez 02) Appuyez alors sur le bouton pour confirmer. Vous pouvez choisir entre 10 modes différents. Utilisez les boutons haut / bas pour sélectionner le mode requis.
- Page 21 Infinity iW-715 5. Menu de test Ce menu vous permet de configurer le mode choisi. 01) Appuyez sur le bouton et sélectionnez 02) Appuyez alors sur le bouton pour confirmer. Vous pouvez choisir entre 2 modes différents. Utilisez les boutons haut / bas pour sélectionner le mode requis.
- Page 22 Infinity iW-715 Canaux DMX 14 canaux (Advanced) Canal 1 – mouvement horizontal (orientation) Faites monter le curseur afin de faire bouger la tête horizontalement (PAN). Mouvement de la tête réglable de manière graduelle en déplaçant le curseur d’une extrémité à l’autre (0 - 255, 128 - centre).
- Page 23 Infinity iW-715 75 - 79 Couleur 15 80 - 84 Couleur 16 85 - 89 Couleur 17 90 - 94 Couleur 18 95 - 99 Couleur 19 100 - 104 Couleur 20 105 - 109 Couleur 21 110 - 114...
- Page 24 Infinity iW-715 Canal 13 – canal des fonctions 0 - 9 Pas de fonction 10 - 14 Zones mortes durant les mouvements inclinaison / orientation 15 - 19 Réservé 20 - 24 Réservé 25 - 29 Réservé 30 - 34 Réservé...
- Page 25 Infinity iW-715 7 canaux (Basic) Canal 1 – mouvement horizontal (orientation) Faites monter le curseur afin de faire bouger la tête horizontalement (PAN). Mouvement de la tête réglable de manière graduelle en déplaçant le curseur d’une extrémité à l’autre (0 - 255, 128 - centre).
- Page 26 Infinity iW-715 175 - 179 Pas de fonction 180 - 201 Flux de couleur CW allant de rapide à lent 202 - 207 Arrêt de la couleur à ce point 208 - 229 Flux de couleur CCW allant de rapide à lent...
- Page 27 Schéma 6 Entretien Le Showtec Infinity iW-715 LED Wash ne nécessite que très peu d’entretien. Cependant, vous devez veiller à la propreté de l’unité. Si tel n’est pas le cas, la luminosité de l’appareil pourrait être réduite de manière significative. Débranchez l’alimentation électrique puis nettoyez le couvercle à l’aide d’un chiffon humide.
- Page 28 Infinity iW-715 Remplacement d’un fusible Une hausse de tension, un court-circuit ou une alimentation électrique inappropriée peut faire griller un fusible. Si cela arrive, le produit ne pourra en aucun cas fonctionner. Vous devrez alors suivre les indications ci-dessous. 01) Débranchez l’unité de la source d’alimentation électrique.
- Page 29 Infinity iW-715 Remplacement de la batterie (cette opération doit être confié à un technicien qualifié !) 01) Débranchez l’unité de la source d’alimentation électrique. 02) Retirez les 6 vis situées sur la face de l’Infinity. 03) Retirez avec précaution le couvercle de l’appareil.
- Page 30 01) Commencez par essayer de réinitialiser les paramètres d’usine de l’appareil (3. Menu réglages, voir page 20). 02) Alimentation. Vérifiez si l’unité est branchée à l’alimentation appropriée. 03) LEDs. Rapportez l’Infinity à votre revendeur Showtec. 04) Fusible. Remplacez le fusible. Reportez-vous à la section ci-dessus pour mener à bien cette opération.
- Page 31 Infinity iW-715 Problème Cause(s) probable(s) Solution(s) Un ou plusieurs L’alimentation est défectueuse. ● Vérifiez si l’appareil est allumé et les appareils semblent câbles correctement branchés. totalement hors Le fusible principal a grillé. ● Remplacez le fusible. d’usage. Les appareils se La console de contrôle n’est pas...
- Page 32 Infinity iW-715 Caractéristiques du produit Modèle : Showtec Infinity iW-715 LED Wash Tension d’entrée : 100 - 240 V C.A. Puissance continue : 173 W max. à pleine puissance Fusible : F4AL / 250 V Dimensions : 204 x 219 x 342 mm (L x l x P)
- Page 33 Infinity iW-715 Site web : www.Showtec.info Adresse électronique : service@highlite.nl Code commande : 41520...
- Page 34 Infinity iW-715 Remarques : Code commande : 41520...
- Page 35 Infinity iW-715 Code commande : 41520...
- Page 36 Infinity iW-715 Code commande : 41520...
- Page 37 ©2014 Showtec...
