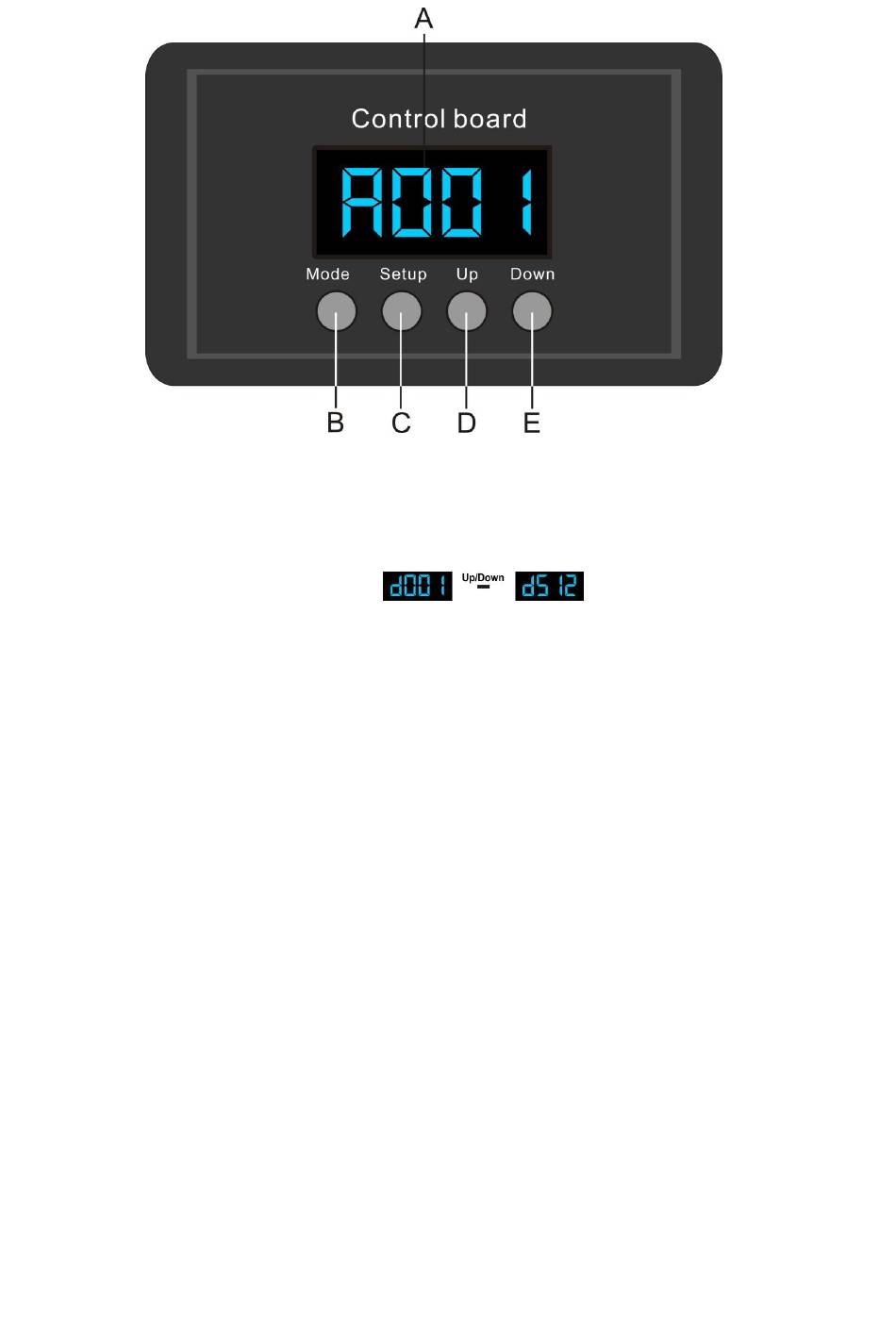

Panneau de contrôle
A. Affichage LCD
B. Bouton MODE
C. Bouton SETUP
Mode de contrôle DMX
Les appareils sont adressés individuellement
contrôleur.
Ils répondent donc au signal DMX du contrôleur. (si vous avez sélectionné et sauvegardé une adresse
DMX, le contrôleur affiche automatiquement celle-ci lors de l'utilisation suivante).
Adressage DMX
Le panneau de contrôle situé sur la face avant du Centron LED vous permet d'assigner l'adresse DMX à
l'appareil. Il s'agit du premier canal à partir duquel le Centron LED répond au contrôleur.
Si vous utilisez le contrôleur, retenez que l'unité possède 5 canaux.
Si vous utilisez plusieurs Centron LED, assurez-vous de définir correctement l'adressage DMX.
Cependant, l'adresse DMX du premier Centron LED devrait être 1 (A001) ; celle du second Centron LED
devrait être 1 + +5 = 6 (A027) ; celle du troisième Centron LED devrait être 6 + +5 = 11 (A053), etc.
Assurez-vous qu'il n'y a pas de superposition entre les canaux pour pouvoir contrôler chaque Centron
LED correctement.
Si au moins deux Centron LED partagent une même adresse, ils fonctionnent de la même manière.
Contrôle :
après avoir défini les adresses de tous les Centron LED, vous pouvez commencer à les faire fonctionner
par le biais de vos contrôleurs d'éclairage.
Remarque : une fois allumé, le Centron LED détecte automatiquement si des données DMX 512 sont
reçues ou non.
Si l'entrée DMX ne reçoit aucune donnée,
clignote pas.
Le problème peut être lié au fait que :
• le câble XLR venant du contrôleur n'est pas connecté à l'entrée du Centron LED ;
• le contrôleur n'est pas branché ou est défectueux, le câble ou le connecteur est défectueux ou les
fils du signal sont permutés dans le connecteur d'entrée.
Remarque : il est nécessaire d'insérer un bouchon de terminaison XLR (120 ohms) dans le dernier appareil
afin d'assurer une transmission correcte sur la ligne DMX.
D. Bouton Up
E. Bouton Down
sur un câble et connectés au
la « LED » située sur le panneau de contrôle ne
10
Fig. 4
