- Page 1 MANUEL D’UTILISATEUR FRANÇAIS Par 64 LED-120Z-Q4 Code commande : 42540 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas...
-
Page 2: Table Des Matières
Par 64 LED-120Z-Q4 Table des matières Avertissement ..................................2 Consignes de sécurité ..............................2 Conditions d’utilisation ..............................4 Fixation .................................... 4 Branchement sur la prise secteur ..........................5 Instructions de renvoi ..............................6 Réclamations ................................. 6 Description de l’appareil ..............................7 Panneau avant ................................ -
Page 3: Avertissement
S’il est nécessaire de renvoyer l’appareil à l’usine, veiller à utiliser la boîte en carton et les matériaux d’emballage d’origine. Le contenu expédié comprend : ● Showtec Par 64 LED-120Z-Q4 ● 1 cadre de couleur ● Câble Pro Power (1,2 m) ●... - Page 4 Laissez l’appareil hors tension et à température ambiante. ● Si votre produit Showtec ne fonctionne pas correctement, veuillez cesser de l’utiliser immédiatement. Emballez-le correctement (de préférence dans son emballage d’origine) et renvoyez-le à votre revendeur Showtec pour révision.
-
Page 5: Conditions D'utilisation
Par 64 LED-120Z-Q4 ● En cas de remplacement, utilisez uniquement des fusibles de même type ou de même calibre. ● L’utilisateur est responsable du positionnement et du fonctionnement corrects du Par. Le fabricant décline toute responsabilité en cas de dommages causés par la mauvaise utilisation ou l’installation incorrecte de cet appareil. -
Page 6: Branchement Sur La Prise Secteur
Par 64 LED-120Z-Q4 Le Par peut être placé sur n’importe quelle structure à l’aide d’un collier. Une mauvaise installation peut entraîner des dégâts importants ainsi que des blessures graves ! Branchement sur la prise secteur Branchez la fiche d’alimentation de l’appareil sur la prise secteur. -
Page 7: Instructions De Renvoi
Par 64 LED-120Z-Q4 Instructions de renvoi S’acquitter de l’affranchissement postal de la marchandise renvoyée avant de l’expédier et utiliser les matériaux d’emballage d’origine ; aucun timbre de retour prépayé ne sera fourni. Étiqueter clairement l’emballage à l’aide du numéro d’autorisation de renvoi (RMA – Return Authorization Number). Les produits retournés sans numéro RMA seront refusés. -
Page 8: Description De L'appareil

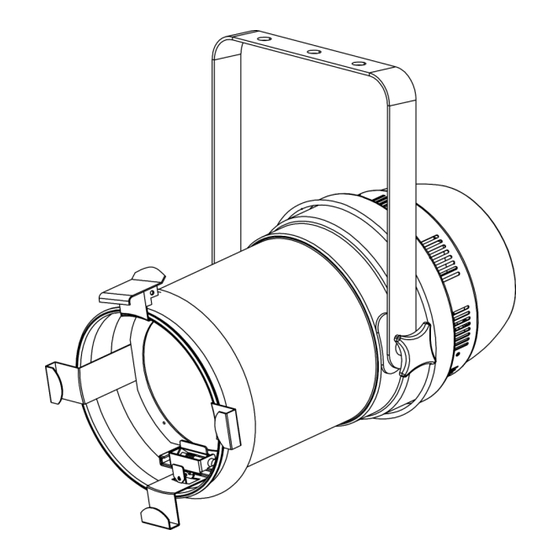

Par 64 LED-120Z-Q4 Description de l’appareil Caractéristiques Le Par 64 LED-120Z-Q4 est un parcan LED avec une grande puissance en sortie et des effets d’excellente qualité. ● Tension d’entrée : 100 - 240 V C.A., 50 / 60 Hz ●... -
Page 9: Panneau Arrière
11) Œillet de sécurité Installation Retirez tout le matériau d’emballage du Par 64 LED-120Z-Q4. Veillez à ce que la mousse et le plastique de rembourrage soient complètement retirés. Branchez tous les câbles. N’alimentez pas le système avant de l’avoir correctement configuré et connecté. -
Page 10: Clip De Maintien Du Cadre De Couleur
Par 64 LED-120Z-Q4 Clip de maintien du cadre de couleur 01) Appuyez et maintenez le clip de maintien du cadre de couleur. 02) Insérez le cadre de couleur dans le support. 03) Relâchez le clip de maintien du cadre de couleur afin de fixer ce dernier en place. -
Page 11: Modes De Contrôle
Par 64 LED-120Z-Q4 Modes de contrôle 4 modes sont proposés : ● Macros / programmes associés aux couleurs ● Mode manuel ● Maître / esclave ● DMX-512 (4, 7, 11 canaux) Un Par (mode manuel, macros / programmes associés aux couleurs) 01) Fixez l’effet lumineux à... -
Page 12: Plusieurs Par (Contrôle Dmx)
Par 64 LED-120Z-Q4 Plusieurs Par (contrôle DMX) 01) Fixez l’effet lumineux à une structure stable. Laissez au moins 0,5 mètre sur tous les côtés pour que l’air circule correctement. 02) Utilisez toujours un câble de sécurité (code commande 70140 / 70141). -
Page 13: Câblage De L'appareil
Par 64 LED-120Z-Q4 Câblage de l’appareil Vous allez avoir besoin d’une ligne de données sérielle pour générer des shows lumineux, que ce soit pour contrôler un ou plusieurs appareils par le biais d’une console DMX-512 ou pour synchroniser des shows basés sur au moins deux appareils configurés préalablement en mode maître / esclave. Le nombre combiné... -
Page 14: Panneau De Contrôle
Par 64 LED-120Z-Q4 Le Par 64/10 LED-120Z-Q4 peut être utilisé avec une console de contrôle en mode contrôle ou sans console en mode autonome. Panneau de contrôle A) Affichage LED rouge à 4 caractères Bouton Menu C) Bouton Up D) Bouton Down Bouton Enter Schéma 7... -
Page 15: Vue D'ensemble
Par 64 LED-120Z-Q4 Vue d’ensemble Code commande : 42540... -
Page 16: Options Du Menu Principal
Par 64 LED-120Z-Q4 Options du menu principal Dès que vous allumez l’appareil, l’écran affiche . Appuyez sur le bouton Menu pour entrer dans le menu principal. 1. Mode DMX-512 2. Modes des canaux DMX 3. Maître / esclave 4. Modes esclave 5. -
Page 17: Modes Des Canaux Dmx
Par 64 LED-120Z-Q4 2. Modes des canaux DMX Ce menu vous permet de régler le mode du canal souhaité. 01) Une fois dans le menu principal, appuyez sur le bouton Menu jusqu’à ce que l’écran affiche 02) Appuyez sur le bouton Enter pour ouvrir le menu. -
Page 18: Macros / Programmes Associés Aux Couleurs
Par 64 LED-120Z-Q4 5. Macros / programmes associés aux couleurs Ce menu vous permet de régler les macros et les programmes associés aux couleurs. 01) Une fois dans le menu principal, appuyez sur le bouton Menu jusqu’à ce que l’écran affiche 02) Appuyez sur le bouton Enter pour ouvrir le menu. -
Page 19: Courbes D'atténuation
Par 64 LED-120Z-Q4 7. Courbes d’atténuation Ce menu vous permet de régler les courbes du variateur d’intensité. 01) Une fois dans le menu principal, appuyez sur le bouton Menu jusqu’à ce que l’écran affiche 02) Appuyez sur le bouton Enter pour ouvrir le menu. -
Page 20: Vitesse Du Variateur D'intensité
Par 64 LED-120Z-Q4 8. Vitesse du variateur d’intensité Ce menu vous permet de régler la vitesse du variateur d’intensité. 01) Une fois dans le menu principal, appuyez sur le bouton Menu jusqu’à ce que l’écran affiche 02) Appuyez sur le bouton Enter pour ouvrir le menu. -
Page 21: Test
Par 64 LED-120Z-Q4 12. Test Ce menu vous permet de lancer le test automatique. 01) Une fois dans le menu principal, appuyez sur le bouton Menu jusqu’à ce que l’écran affiche 02) Appuyez sur le bouton Enter pour lancer le test. L’écran affiche 13. -
Page 22: Canaux Dmx
Par 64 LED-120Z-Q4 Canaux DMX 4 canaux Canal 1 – LED rouge 0 - 255 Réglage graduel de la couleur rouge, de sombre à plus clair Canal 2 – LED verte 0 - 255 Réglage graduel de la couleur verte, de sombre à plus clair Canal 3 –... -
Page 23: Canaux
Par 64 LED-120Z-Q4 11 canaux Canal 1 – LED rouge les canaux 5 - 6 et 10 doivent être fermés ; le canal 7 doit être ouvert ; le canal 9 doit être réglé sur une valeur comprise entre 32 et 255 0 - 255 Réglage graduel de la couleur rouge, de sombre à... - Page 24 Par 64 LED-120Z-Q4 Canal 9 – stroboscope Les canaux 1 - 4, le canal 5 ou le canal 6 doivent / doit être ouvert(s) ; le canal 7 doit être ouvert 0 - 31 Désactivé 32 - 63 Ouvert 64 - 95 Effet du stroboscope, de fréquence basse à...
-
Page 25: Maintenance
04) Les cordons d’alimentation ne devront présenter aucune trace de dommage ou de fatigue des matériaux. Le Par 64 LED-120Z-Q4 ne requiert presque pas d’entretien. Cependant, vous devez veiller à ce que l’appareil reste propre. Si tel n’est pas le cas, le niveau de luminosité de l’appareil pourrait nettement chuter. -
Page 26: Résolution Des Problèmes
Il se peut que le problème soit lié : à l’alimentation, aux LED, au fusible. 01) Alimentation. Vérifiez que l’appareil est branché sur la bonne alimentation. 02) LEDs. Rapportez le Par 64 à votre revendeur Showtec. 03) Fusible. Remplacez le fusible. Reportez-vous à la page 24 pour remplacer le fusible. - Page 27 Par 64 LED-120Z-Q4 Problème Cause(s) probable(s) Solution ● Vérifiez si l’appareil est allumé et Un ou plusieurs les câbles sont correctement L’alimentation est défectueuse appareils ne branchés. fonctionnent pas Le fusible principal a grillé ● Remplacez le fusible. Les appareils se La console de contrôle n’est pas...
-
Page 28: Spécifications Du Produit
Par 64 LED-120Z-Q4 Spécifications du produit Modèle : Par 64 LED-120Z-Q4 Tension d’entrée : 100 - 240 V C.A., 50 / 60 Hz Consommation : 142 W Fusible : T2AL/250 V Dimensions : 445 x 290 x 400 mm (l x L x H) -
Page 29: Dimensions
Par 64 LED-120Z-Q4 Dimensions Code commande : 42540... -
Page 30: Remarques
Par 64 LED-120Z-Q4 Remarques Code commande : 42540... - Page 31 Par 64 LED-120Z-Q4 Code commande : 42540...
- Page 32 ©2019 Showtec...
