Par 64 LED-120Z-Q4
Le Par 64/10 LED-120Z-Q4 peut être utilisé avec une console de contrôle en mode contrôle ou sans
console en mode autonome.

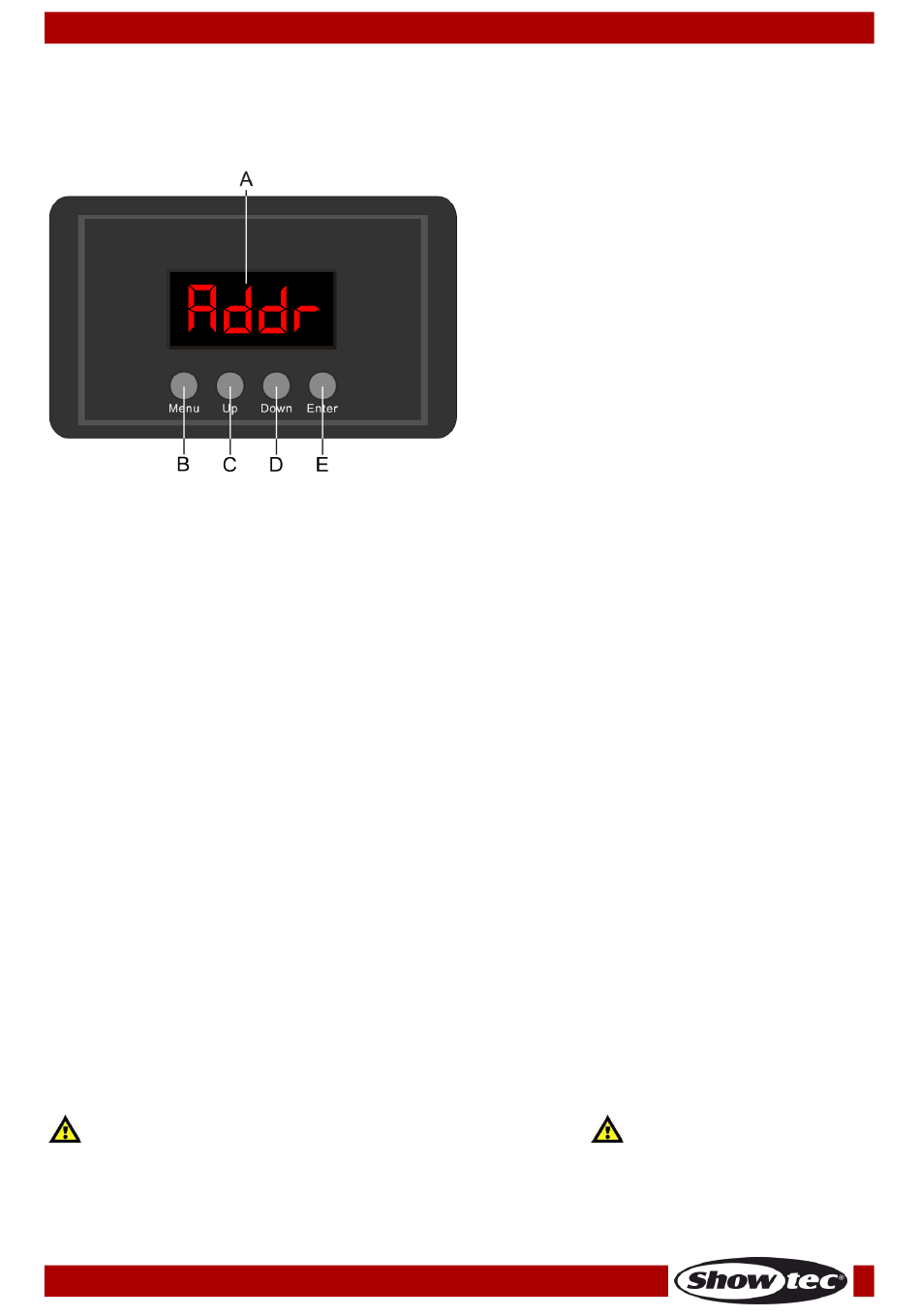

Panneau de contrôle
Mode de contrôle
Les appareils sont reliés individuellement sur un câble de transmission de données et connectés à la
console de contrôle
Les appareils répondent au signal DMX de la console de contrôle. (Si vous avez sélectionné et
sauvegardé une adresse DMX, la console de contrôle l'affiche automatiquement la fois suivante).
Adressage DMX
Le panneau de contrôle situé sur la face avant de la base vous permet d'assigner des adresses DMX à
l'appareil. Il s'agit du premier canal avec lequel le Par répondra à la console de contrôle.
Si vous utilisez la console, retenez que l'appareil est doté de 11 canaux.
Si vous utilisez plusieurs Par, assurez-vous de définir correctement l'adressage DMX.
Ainsi, l'adresse DMX du premier Par devrait être 1 (001) ; celle du second Par devrait être
1+11 = 12 (012) ; celle du troisième Par devrait être 12+11 = 23 (023), etc. Assurez-vous qu'il n'y a pas de
superposition entre les canaux pour pouvoir contrôler chaque Par correctement. Si au moins deux Par
partagent une même adresse, ils fonctionneront de la même manière.
Contrôle :
après avoir défini les adresses de tous les Par, vous pouvez commencer à les faire fonctionner par le biais
de vos consoles d'éclairage.
Remarque : Une fois allumé, le Par détecte automatiquement si des données DMX 512 sont reçues ou
non.
Si l'entrée DMX ne reçoit aucune donnée, la « LED » située sur le panneau de contrôle ne clignote pas.
Le problème peut être lié au fait que :
●
le câble XLR venant du contrôleur n'est pas connecté à l'entrée du Par.
●
La console de contrôle n'est pas branchée ou est défectueuse, le câble ou la console est
défectueux ou les câbles de signaux sont permutés dans la prise entrante.
Remarque : il faut installer une fiche XLR (120 ohms) dans le dernier appareil afin d'assurer une
transmission correcte sur la ligne de transmission de données DMX.
L'écran s'éteint au bout de 40 secondes
Si vous n'appuyez sur aucun bouton pendant 40 secondes, l'affichage s'éteindra.
Pour allumer l'affichage, appuyez sur le bouton Menu, Up, Down ou Enter.
Une fois que vous avez appuyé sur ce bouton, l'écran s'allume.
Code commande : 42540
A) Affichage LED rouge à 4 caractères
B)
Bouton Menu
C) Bouton Up
D) Bouton Down
E)
Bouton Enter
Schéma 7
13
