- Page 1 MANUEL D’UTILISATEUR FRANÇAIS Par 64 LED-100Z-32 Code commande : 42530 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas...
-
Page 2: Table Des Matières
Par 64 LED-100Z-32 Table des matières Avertissement ..................................2 Consignes de sécurité ..............................2 Conditions d’utilisation ..............................4 Fixation .................................... 4 Branchement sur la prise secteur ..........................5 Instructions de renvoi ..............................6 Réclamations ................................. 6 Description de l’appareil ..............................7 Panneau avant ................................ -
Page 3: Avertissement
S’il est nécessaire de renvoyer l’appareil à l’usine, veiller à utiliser la boîte en carton et les matériaux d’emballage d’origine. Le contenu expédié comprend : ● Showtec Par 64 LED-100Z-32 ● 1 cadre de couleur ● Câble Pro Power (1,2 m) ●... - Page 4 Laissez l’appareil hors tension et à température ambiante. ● Si votre produit Showtec ne fonctionne pas correctement, veuillez cesser de l’utiliser immédiatement. Emballez-le correctement (de préférence dans son emballage d’origine) et renvoyez-le à votre revendeur Showtec pour révision.
-
Page 5: Conditions D'utilisation
Par 64 LED-100Z-32 ● À l’usage des adultes seulement. Le projecteur doit être installé hors de portée des enfants. Ne laissez jamais l’appareil fonctionner sans surveillance. ● N’essayez pas de shunter la protection thermostatique ou les fusibles. ● En cas de remplacement, utilisez uniquement des fusibles de même type ou de même calibre. -
Page 6: Branchement Sur La Prise Secteur
Par 64 LED-100Z-32 Le Par peut être placé sur n’importe quelle structure à l’aide d’un collier. Une mauvaise installation peut entraîner des dégâts importants ainsi que des blessures graves ! Branchement sur la prise secteur Branchez la fiche d’alimentation de l’appareil sur la prise secteur. -
Page 7: Instructions De Renvoi
Par 64 LED-100Z-32 Instructions de renvoi S’acquitter de l’affranchissement postal de la marchandise renvoyée avant de l’expédier et utiliser les matériaux d’emballage d’origine ; aucun timbre de retour prépayé ne sera fourni. Étiqueter clairement l’emballage à l’aide du numéro d’autorisation de renvoi (RMA – Return Authorization Number). Les produits retournés sans numéro RMA seront refusés. -
Page 8: Description De L'appareil

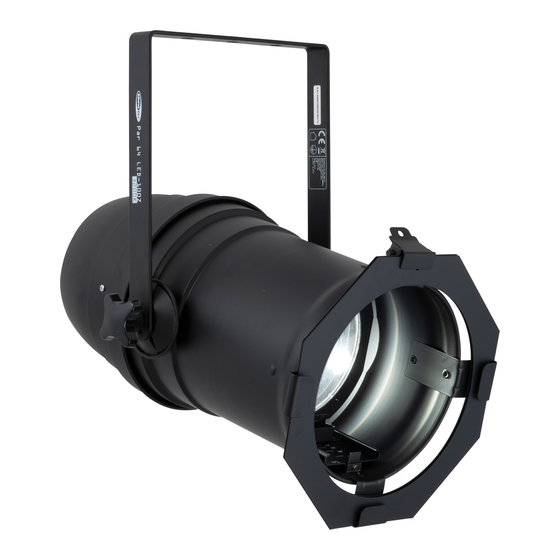

Par 64 LED-100Z-32 Description de l’appareil Caractéristiques Le Par 64 LED-100Z-32 est un parcan LED avec une grande puissance en sortie et des effets d’excellente qualité. ● Tension d’entrée : 100 - 240 V C.A., 50 / 60 Hz ●... -
Page 9: Panneau Arrière
11) Œillet de sécurité Installation Retirez tout le matériau d’emballage du Par 64 LED-100Z-32. Veillez à ce que la mousse et le plastique de rembourrage soient complètement retirés. Branchez tous les câbles. N’alimentez pas le système avant de l’avoir correctement configuré et connecté. -
Page 10: Clip De Maintien Du Cadre De Couleur
Par 64 LED-100Z-32 Clip de maintien du cadre de couleur 01) Appuyez et maintenez le clip de maintien du cadre de couleur. 02) Insérez le cadre de couleur dans le support. 03) Relâchez le clip de maintien du cadre de couleur afin de fixer ce dernier en place. -
Page 11: Modes De Contrôle
Par 64 LED-100Z-32 Modes de contrôle 2 modes sont proposés : ● Mode manuel ● DMX-512 (1 canal, 2 canaux, 3 canaux) Un Par (mode manuel) 01) Fixez l’effet lumineux à une structure stable. Laissez au moins 0,5 mètre sur tous les côtés pour une bonne circulation d’air. -
Page 12: Câblage De L'appareil
Par 64 LED-100Z-32 Câblage de l’appareil Vous allez avoir besoin d’une ligne de données sérielle pour générer des shows lumineux, que ce soit pour contrôler un ou plusieurs appareils par le biais d’une console DMX-512 ou pour synchroniser des shows basés sur au moins deux appareils configurés préalablement en mode maître / esclave. Le nombre combiné... -
Page 13: Panneau De Contrôle
Par 64 LED-100Z-32 Le Par 64/10 LED-100Z-32 peut être utilisé avec une console de contrôle en mode contrôle ou sans console en mode autonome. Panneau de contrôle A) Affichage LED rouge à 4 caractères B) Bouton Menu C) Bouton Up... -
Page 14: Vue D'ensemble
Par 64 LED-100Z-32 Vue d’ensemble Code commande : 42530... -
Page 15: Options Du Menu Principal
Par 64 LED-100Z-32 Options du menu principal Dès que vous allumez l’appareil, l’écran affiche . Appuyez sur le bouton Menu pour entrer dans le menu principal. 1. Mode DMX-512 2. Modes des canaux DMX 3. Dysfonctionnement du mode DMX 4. Courbes d’atténuation 5. -
Page 16: Dysfonctionnement Du Mode Dmx
Par 64 LED-100Z-32 05) Appuyez et maintenez enfoncé le bouton Menu pendant 2 secondes jusqu’à ce que l’écran affiche pour enregistrer vos réglages. 3. Dysfonctionnement du mode DMX Ce menu vous permet de régler le comportement de l’appareil en cas de dysfonctionnement du signal DMX. -
Page 17: Vitesse Du Variateur D'intensité
Par 64 LED-100Z-32 5. Vitesse du variateur d’intensité Ce menu vous permet de régler la vitesse du variateur d’intensité. 01) Une fois dans le menu principal, appuyez sur le bouton Menu jusqu’à ce que l’écran affiche 02) Appuyez sur le bouton Enter pour ouvrir le menu. -
Page 18: Mode Manuel
Par 64 LED-100Z-32 8. Mode manuel Ce menu vous permet de régler le mode manuel. 01) Une fois dans le menu principal, appuyez sur le bouton Menu jusqu’à ce que l’écran affiche 02) Appuyez sur le bouton Enter pour ouvrir le menu. -
Page 19: Canaux Dmx
Par 64 LED-100Z-32 Canaux DMX 1 canal Canal 1 – variateur d’intensité 0 - 255 Variateur d’intensité allant de sombre à clair 2 canaux Canal 1 – variateur d’intensité 0 - 255 Variateur d’intensité allant de sombre à clair Canal 2 – stroboscope Le canal 1 doit être ouvert... -
Page 20: Maintenance
04) Les cordons d’alimentation ne devront présenter aucune trace de dommage ou de fatigue des matériaux. Le Par 64 LED-100Z-32 ne requiert presque pas d’entretien. Cependant, vous devez veiller à ce que l’appareil reste propre. Si tel n’est pas le cas, le niveau de luminosité de l’appareil pourrait nettement chuter. -
Page 21: Résolution Des Problèmes
Il se peut que le problème soit lié : à l’alimentation, aux LED, au fusible. 01) Alimentation. Vérifiez que l’appareil est branché sur la bonne alimentation. 02) LEDs. Rapportez le Par 64 à votre revendeur Showtec. 03) Fusible. Remplacez le fusible. Reportez-vous à la page 19 pour remplacer le fusible. - Page 22 Par 64 LED-100Z-32 Problème Cause(s) probable(s) Solution ● Vérifiez si l’appareil est allumé et Un ou plusieurs les câbles sont correctement L’alimentation est défectueuse appareils ne branchés. fonctionnent pas Le fusible principal a grillé ● Remplacez le fusible. Les appareils se La console de contrôle n’est pas...
-
Page 23: Spécifications Du Produit
Par 64 LED-100Z-32 Spécifications du produit Modèle : Par 64 LED-100Z-32 Tension d’entrée : 100 - 240 V C.A., 50 / 60 Hz Consommation : 110 W Fusible : T2AL/250 V Dimensions : 445 x 290 x 400 mm (l x L x H) -
Page 24: Dimensions
Par 64 LED-100Z-32 Dimensions Code commande : 42530... -
Page 25: Remarques
Par 64 LED-100Z-32 Remarques Code commande : 42530... - Page 26 Par 64 LED-100Z-32 Code commande : 42530...
- Page 27 Par 64 LED-100Z-32 Code commande : 42530...
- Page 28 ©2019 Showtec...
