Compact Power Lightset COB

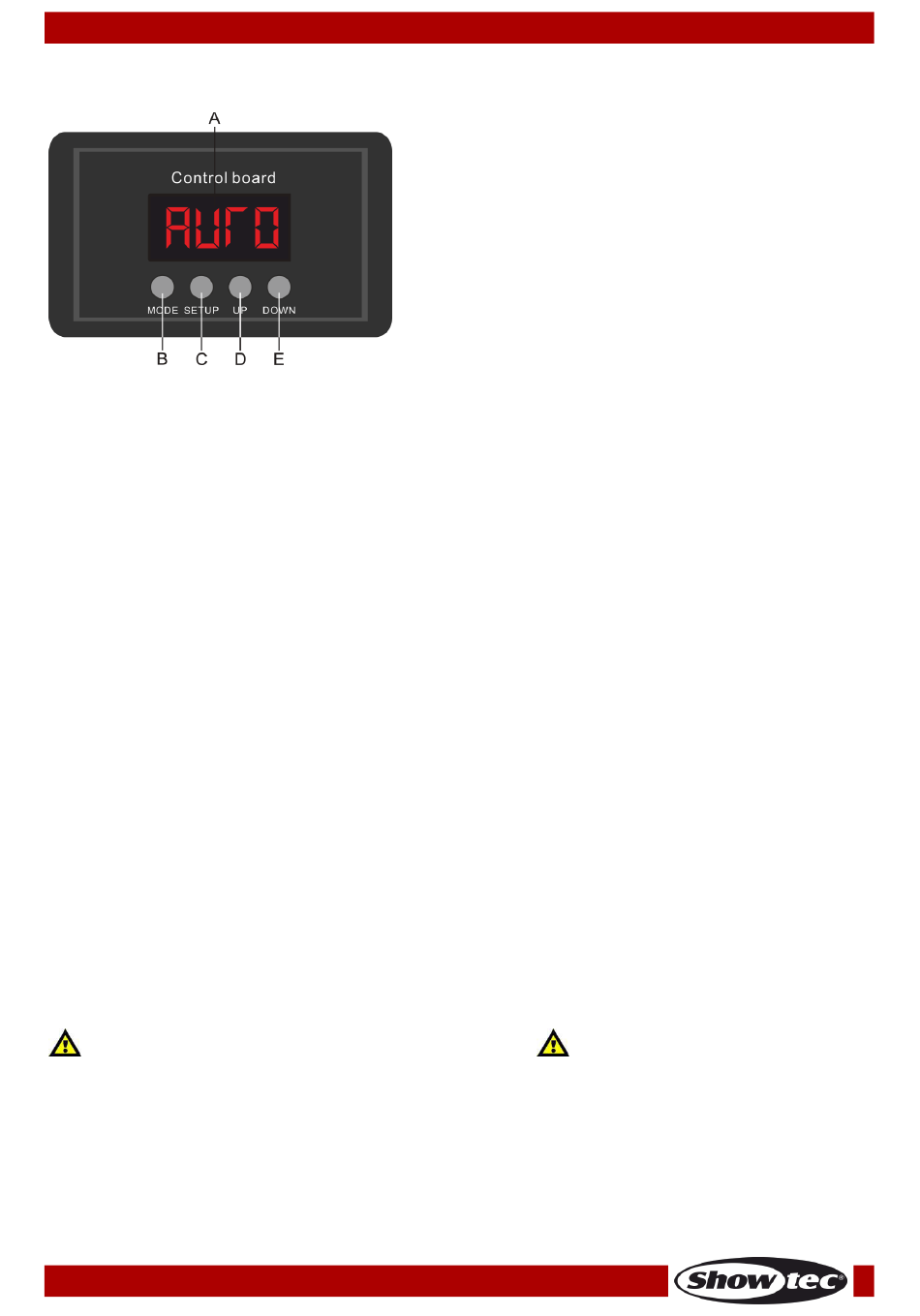

Panneau de contrôle
Mode de contrôle
Les appareils adressés individuellement sur un câble et connectés à la console de contrôle
Les appareils répondent au signal DMX du contrôleur (si vous avez sélectionné et sauvegardé une
adresse DMX, la console de contrôle l'affiche automatiquement lors de l'utilisation suivante).
Adressage DMX
Le panneau de contrôle situé sur la face avant de la base vous permet d'assigner l'adresse DMX à
l'appareil. Il s'agit du premier canal à partir duquel le Compact Power Lightset répond au contrôleur.
Si vous utilisez la console, retenez que l'unité possède 15 canaux.
Si vous utilisez plusieurs Compact Power Lightsets, assurez-vous de définir correctement l'adressage DMX.
Cependant, l'adresse DMX du premier Compact Power Lightset devrait être 1 (001) ; celle du second
Compact Power Lightset devrait être 1+15 = 16 (016); celle du troisième Compact Power Lightset devrait
être 16+15 = 31 (031), etc.
Assurez-vous qu'il n'y a pas de superposition entre les canaux pour pouvoir contrôler chaque Compact
Power Lightset COB correctement.
Si au moins deux Compact Power Lightsets partagent une même adresse, ils fonctionnent de la même
manière.
Contrôle :
Après avoir défini les adresses de tous les appareils, vous pouvez commencer à les faire fonctionner par
le biais de vos contrôleurs d'éclairage.
Remarque : Une fois allumé, le Compact Power Lightset détecte automatiquement si des données DMX
512 sont reçues ou non. Si l'entrée DMX ne reçoit aucune donnée, la « LED » située sur le panneau de
contrôle ne clignote pas.
Le problème peut être lié au fait que :
Le câble XLR venant du contrôleur n'est pas connecté à l'entrée du Compact Power Lightset ;
La console de contrôle n'est pas branchée ou est défectueuse, le câble ou la console est
défectueux ou les fils du signal sont permutés dans le connecteur d'entrée.
Remarque : il est nécessaire d'insérer un bouchon de terminaison XLR (120 ohms) dans le dernier appareil
afin d'assurer une transmission correcte sur la ligne DMX.
L'affichage s'éteint après 10 secondes
Si vous n'appuyez sur aucun bouton pendant 10 secondes, l'affichage s'éteint.
Pour allumer l'affichage, appuyez sur le bouton MODE, SETUP, UP ou DOWN.
Une fois que vous avez appuyé sur ce bouton, l'affichage s'allume.
Code commande : 30280
A) Affichage LED
B)
Bouton MODE
C) Bouton SETUP
D) Bouton UP (défilement vers le haut)
E)
Bouton DOWN (défilement vers le bas)
12
Schéma 04
