X-Terminator
Panneau de contrôle
Mode de contrôle
Les appareils adressés individuellement sur un câble et connectés à la console de contrôle répondent
au signal DMX de celle-ci (si vous avez sélectionné et sauvegardé une adresse DMX, la console de
contrôle l'affiche automatiquement lors de l'utilisation suivante).
Adressage DMX
Le panneau de contrôle situé sur la face avant de la base vous permet d'assigner l'adresse DMX au X-
Terminator. Il s'agit du premier canal à partir duquel l'appareil répond au contrôleur.
Si vous utilisez la console, retenez que l'unité possède 11 canaux.
Si vous utilisez plusieurs X-Terminators, assurez-vous de définir correctement l'adressage DMX.
Cependant, l'adresse DMX du premier X-Terminator devrait être 1 (001) ; celle du second X-Terminator
devrait être 1 + 11 = 12 (012) ; celle du troisième X-Terminator devrait être 12 + 11 = 23 (023), etc.
Assurez-vous qu'il n'y a pas de superposition entre les canaux pour pouvoir contrôler chaque X-
Terminator correctement.
Si au moins deux X-Terminators partagent une même adresse, ils fonctionneront de la même manière.
Contrôle :
Après avoir défini les adresses de tous les appareils, vous pouvez commencer à les faire fonctionner par
le biais de vos contrôleurs d'éclairage.
Remarque : une fois allumé, le X-Terminator détecte automatiquement si des données DMX 512 sont
reçues ou non. Si l'entrée DMX ne reçoit aucune donnée, la « LED » située sur le panneau de contrôle ne
clignote pas.
Le problème peut être lié au fait que :
•
le câble XLR venant du contrôleur n'est pas connecté à l'entrée du X-Terminator.
•
la console de contrôle n'est pas branchée ou est défectueuse, le câble ou la console est
défectueux ou les fils du signal sont permutés dans le connecteur d'entrée.
Remarque : il est nécessaire d'insérer un bouchon de terminaison XLR (120 ohms) dans le dernier appareil
afin d'assurer une transmission correcte sur la ligne DMX.
L'affichage s'éteint après 30 secondes
Si vous n'appuyez sur aucun bouton pendant 10 secondes, l'affichage s'éteint.
Pour allumer l'affichage, appuyez sur le bouton MODE, UP, DOWN ou ENTER.
Une fois que vous avez appuyé sur l'un des boutons, l'affichage s'allume.
Code commande : 43157

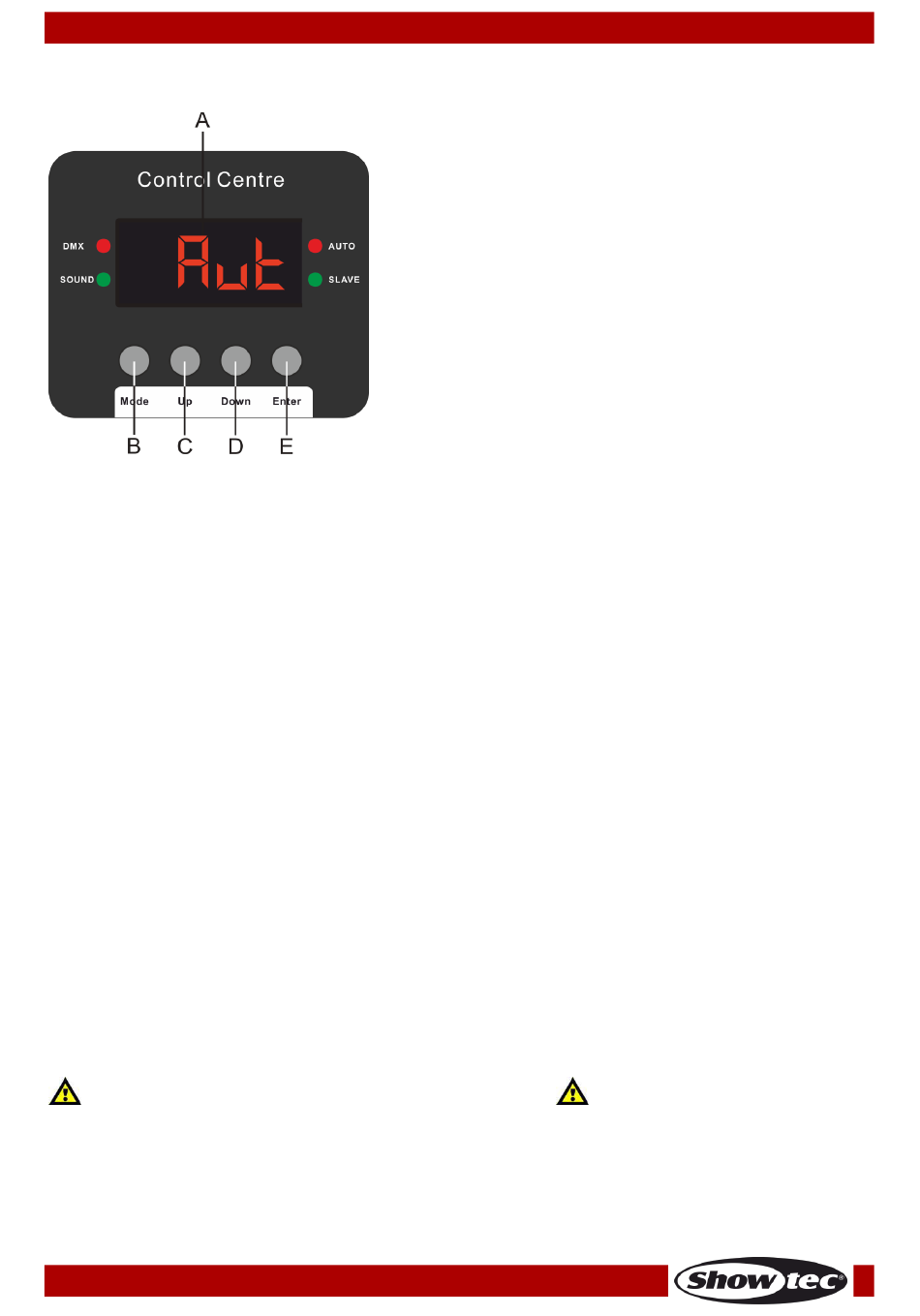

A) Affichage LED
B)
Bouton Mode
C) Bouton UP (défilement vers le haut)
D) Bouton DOWN (défilement vers le bas)
E)
Bouton ENTER
16
Schéma 05
