X-Terminator
Plusieurs X-Terminators (contrôle DMX)
01) Fixez l'effet lumineux sur la structure. Laissez au moins 1 mètre sur tous les côtés pour une bonne
circulation d'air.
02) Utilisez toujours un câble de sécurité (code commande 70140 / 70141).
03) Branchez le bout du cordon d'alimentation sur une prise secteur adéquate.
04) Utilisez un câble XLR à 3 broches pour connecter les X-Terminators et autres appareils.
05) Raccordez les unités entre elles (Fig. 04), puis connectez un câble DMX entre la prise DMX « out » de
la première unité. Répétez cette opération pour raccorder la seconde, la troisième et la quatrième
unité.
06) Alimentation électrique : connectez les cordons d'alimentation électrique aux prises IEC de chaque
unité, puis branchez leurs autres bouts aux prises secteur adéquates, en commençant par la
première unité. N'alimentez pas le système avant de l'avoir correctement configuré et connecté.
Configuration DMX de plusieurs X-Terminators
Remarque : reliez tous les câbles avant de connecter à l'alimentation électrique
Code commande : 43157
14

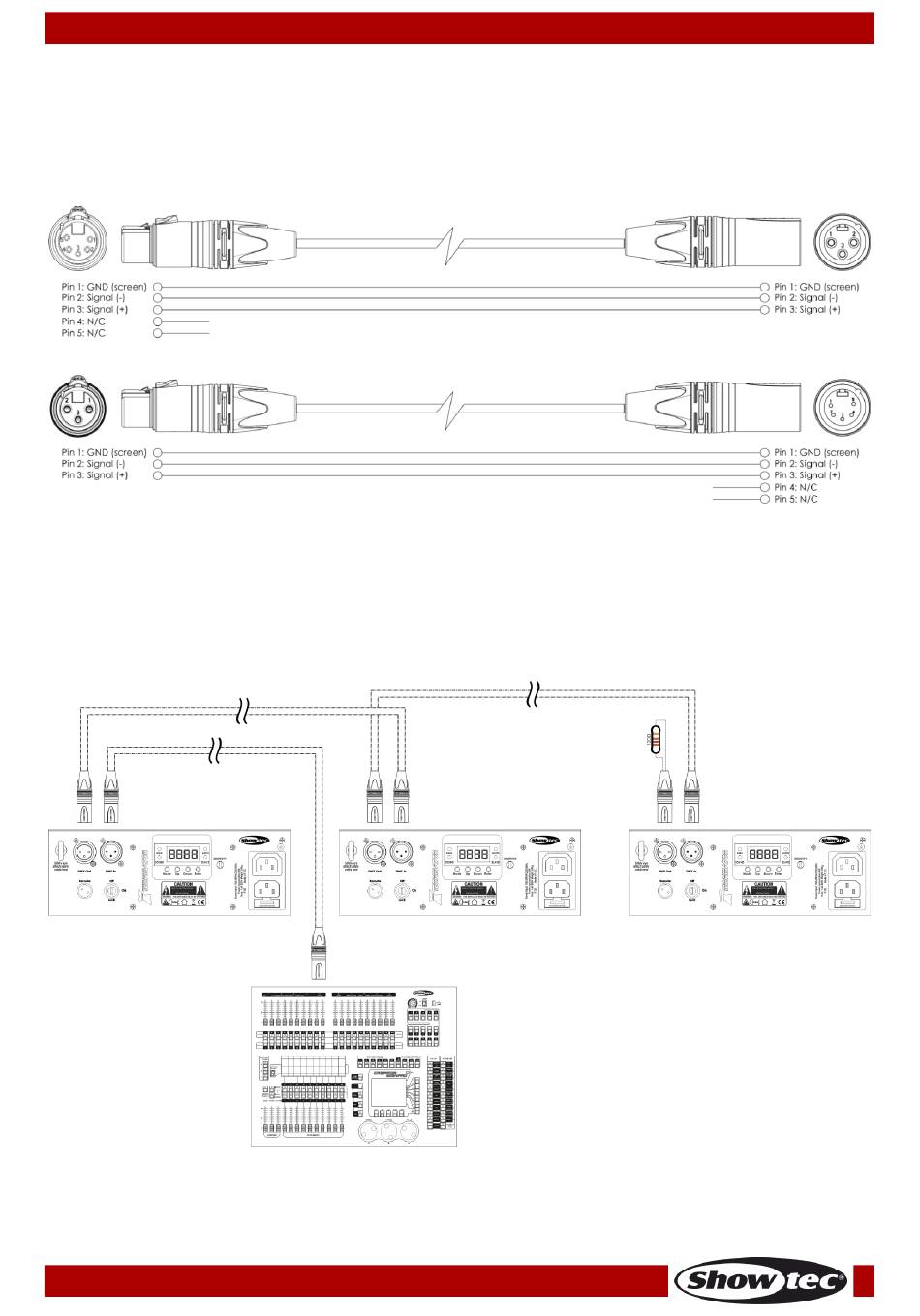

Schéma 04
