X-Terminator
Modes de contrôle
4 modes sont disponibles :
Un X-Terminator (autonome)
01) Fixez l'effet lumineux sur la structure. Laissez au moins 0,5 mètre sur tous les côtés pour une bonne
circulation d'air.
02) Utilisez toujours un câble de sécurité (code commande 70140 / 70141).
03) Branchez le bout du cordon d'alimentation sur une prise secteur adéquate.
04) Lorsque le X-Terminator n'est pas connecté par un câble DMX, il fonctionne en tant qu'appareil
autonome.
05) Veuillez consulter la page 18 pour en savoir plus sur les programmes automatiques intégrés.
Un X-Terminator (contrôle sonore)
01) Fixez l'effet lumineux sur la structure. Laissez au moins 0,5 mètre sur tous les côtés pour une bonne
circulation d'air.
02) Utilisez toujours un câble de sécurité (code commande 70140 / 70141).
03) Branchez le bout du cordon d'alimentation sur une prise secteur adéquate.
04) Lorsque le X-Terminator n'est pas connecté par un câble DMX, il fonctionne en tant qu'appareil
autonome.
05) Veuillez consulter la page 18 pour en savoir plus sur le mode de contrôle sonore.

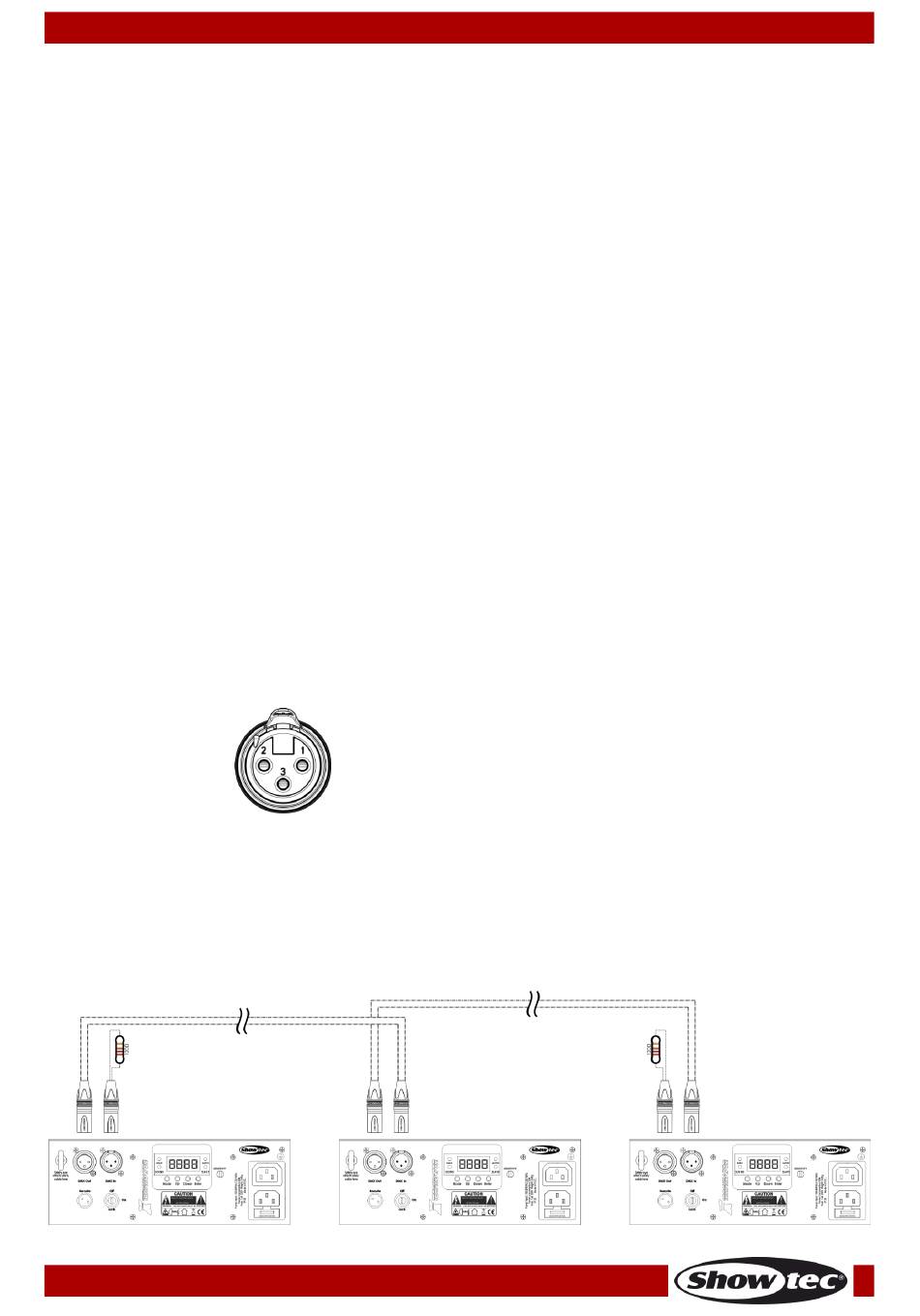

Plusieurs X-Terminators (contrôle maître/esclave)
01) Fixez l'effet lumineux sur la structure. Laissez au moins 0,5 mètre sur tous les côtés pour une bonne
circulation d'air.
02) Utilisez toujours un câble de sécurité (code commande 70140 / 70141).
03) Branchez le bout du cordon d'alimentation sur une prise secteur adéquate.
04) Utilisez un câble XLR à 3 broches pour connecter les X-Terminators.
Les broches :
05) Raccordez les unités entre elles (Fig. 03), puis connectez un câble DMX entre la prise DMX « out » de
la première unité. Répétez cette opération pour raccorder la seconde, la troisième et la quatrième
unité. Vous pouvez utiliser les mêmes fonctions sur l'appareil maître, comme cela est décrit à la
page 18 (Programmes intégrés ou contrôle sonore). Cela signifie que vous pouvez définir le mode
d'opération que vous voulez sur l'appareil maître et faire en sorte que tous les appareils esclaves
réagissent de la même manière.
Plusieurs X-Terminators (configuration maître/esclave)
Code commande : 43157
Autonome (programmes intégrés)
Contrôle sonore
Maître / esclave
DMX-512 (11 canaux)
01) Terre
02) Signal (-)
03) Signal (+)
13
Schéma 03
