LED Lightbar 12 Pixel
Panneau de contrôle
Mode de contrôle DMX
Les appareils sont adressés individuellement sur un câble et connectés à la console de contrôle.
Les appareils répondent au signal DMX du contrôleur. (Si vous avez sélectionné et sauvegardé une
adresse DMX, la console de contrôle l'affiche automatiquement lors de l'utilisation suivante).
Adressage DMX
Le panneau de contrôle situé sur la face arrière de l'appareil vous permet d'assigner l'adresse DMX à
l'appareil. Il s'agit du premier canal à partir duquel le LED Lightbar 12 Pixel répond au contrôleur. Si vous
utilisez la console, retenez que l'unité possède 48 canaux. Si vous utilisez plusieurs LED Lightbars 12 Pixel,
assurez-vous de définir correctement l'adressage DMX. Cependant, l'adresse DMX du premier LED
Lightbar 12 Pixel devrait être 1 (001) ; celle du second LED Lightbar 12 Pixel devrait être 1+48=49(049) ;
celle du troisième LED Lightbar 12 Pixel devrait être 48+49=97(097), etc. Assurez-vous qu'il n'y a pas de
superposition entre les canaux pour pouvoir contrôler chaque LED Lightbar 12 Pixel correctement. Si au
moins deux LED Lightbars 12 Pixel partagent une même adresse, ils fonctionnent de la même manière.
Contrôle :
Après avoir défini les adresses de tous les LED Lightbars 12 Pixel, vous pouvez commencer à les faire
fonctionner par le biais de vos contrôleurs d'éclairage.
Remarque : Une fois allumé, le LED Lightbar 12 Pixel détecte automatiquement si des données DMX 512
sont reçues ou non. Le problème peut être lié au fait que :
• le câble XLR venant du contrôleur n'est pas connecté à l'entrée du LED Lightbar 12 Pixel.
• La console de contrôle n'est pas branchée ou est défectueuse, le câble ou la console est
défectueux ou les fils du signal sont permutés dans le connecteur d'entrée.
est nécessaire d'insérer un bouchon de terminaison XLR (120 Ohms) dans le dernier
Remarque : il
appareil afin d'assurer une transmission correcte sur la ligne DMX.
L'affichage s'éteint après 20 secondes
Si vous n'appuyez sur aucun bouton pendant 20 secondes, l'affichage s'éteint. Pour allumer l'affichage,
appuyez sur le bouton Mode, Setup, Up ou Down. Une fois que vous avez appuyé sur ce bouton,
l'affichage s'allume.
Lorsque le câble d'alimentation est branché et que vous appuyez immédiatement sur le bouton Setup
ou Mode, l'affichage indique la valeur de détection de température. Si la température est anormale,
l'affichage indiquera
Code commande : 42197
, et les LED de l'appareil seront rouges pendant 3 s.
12

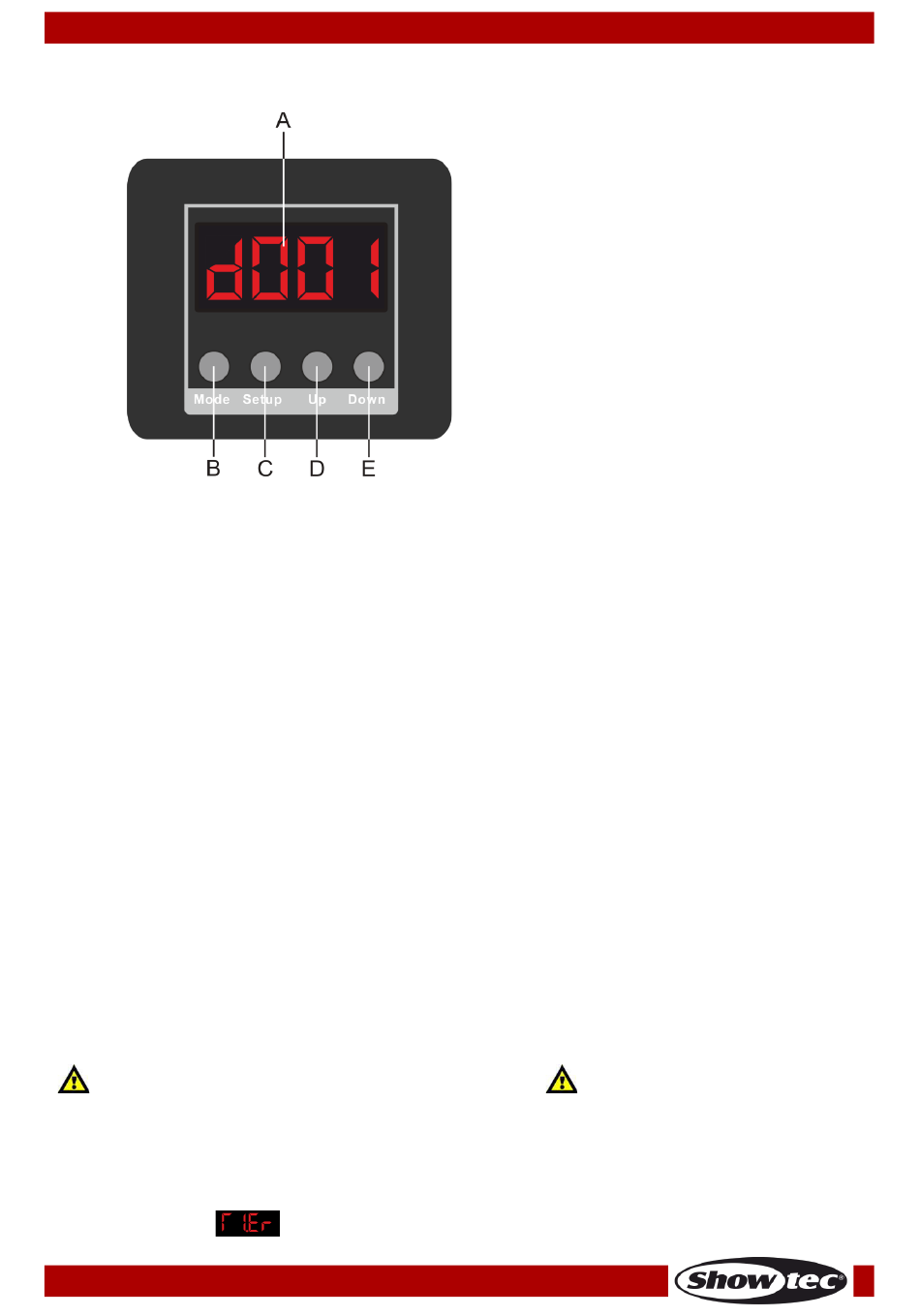

A. Affichage LED
B. Bouton MODE
C. Bouton SETUP (configuration)
D. Bouton UP (haut)
E. Bouton DOWN (bas)
Schéma 04
