Plusieurs Inversions
1. Fixez l'effet lumineux sur la structure. Laissez au moins 0,5 mètre sur tous les côtés pour une bonne
circulation d'air.
2.
Branchez le bout du cordon d'alimentation sur une prise secteur adéquate.
3.
Utilisez un câble XLR à 3 broches pour connecter les Inversions.
4.
Raccordez les unités entre elles (Fig. 4), puis connectez un câble DMX entre la prise DMX « out » de la
première unité et la prise « in » de la seconde unité. Répétez cette opération pour raccorder la
seconde, la troisième et la quatrième unité.
5. Alimentation électrique : branchez le bout du cordon d'alimentation à une prise secteur adéquate.
Procédez ainsi pour toutes les unités et le contrôleur.
Remarque: raccordez tous les câbles DMX et réglez les DIP switchs avant de
6.
N'alimentez pas le système avant de l'avoir correctement configuré et connecté. Concevez votre
spectacle selon les fonctions de votre console DMX. Voir la page 13 pour en savoir plus sur la
programmation DMX.
Connexion de l'appareil
Vous allez avoir besoin d'un câble data série pour faire fonctionner l'éclairage d'un ou de plusieurs
appareils, si vous utilisez un contrôleur DMX-512, ou pour synchroniser l'éclairage d'au moins deux
appareils, s'ils sont configurés en mode maître/esclave. Le nombre combiné de canaux requis par tous
les appareils sur un câble data série détermine le nombre d'appareils que ce câble peut prendre en
charge.
Important: les appareils reliés à un câble data série doivent être configurés en série sur une seule ligne.
Pour se conformer à la norme EIA-485, il est important de ne pas connecter plus de 30 appareils sur un
seul câble data série. Le fait de connecter plus de 30 appareils sans recourir à un répartiteur opto-isolé
DMX pourrait en effet détériorer le signal DMX numérique.
Distance maximum de ligne DMX recommandée: 100 mètres.
Nombre maximum d'Inversions sur une ligne DMX: 30.
Câblage de données
Pour relier des appareils entre eux, vous devez utiliser des câbles de données. Vous pouvez soit acheter
des câbles DMX DAP Audio certifiés directement auprès d'un revendeur/distributeur, soit en fabriquer
vous-même. Si vous choisissez cette solution, veuillez utiliser des câbles de transmission de données qui
peuvent supporter un signal de haute qualité et qui sont peu sensibles aux interférences
électromagnétiques.
Câbles de données DMX certifiés DAP Audio
•
Câble DAP Audio multi emploi.
Code commande FL01150 (1,5m), FL013 (3m), FL016 (6m), FL0110 (10m), FL0115 (15m), FL0120 (20m).
•
Câble DAP Audio
et de connecteurs fabriqués par Neutrik®. Code commande FL71150 (1,5m), FL713 (3m), FL716 (6m),
FL7110 (10m).
(contrôle
DMX)

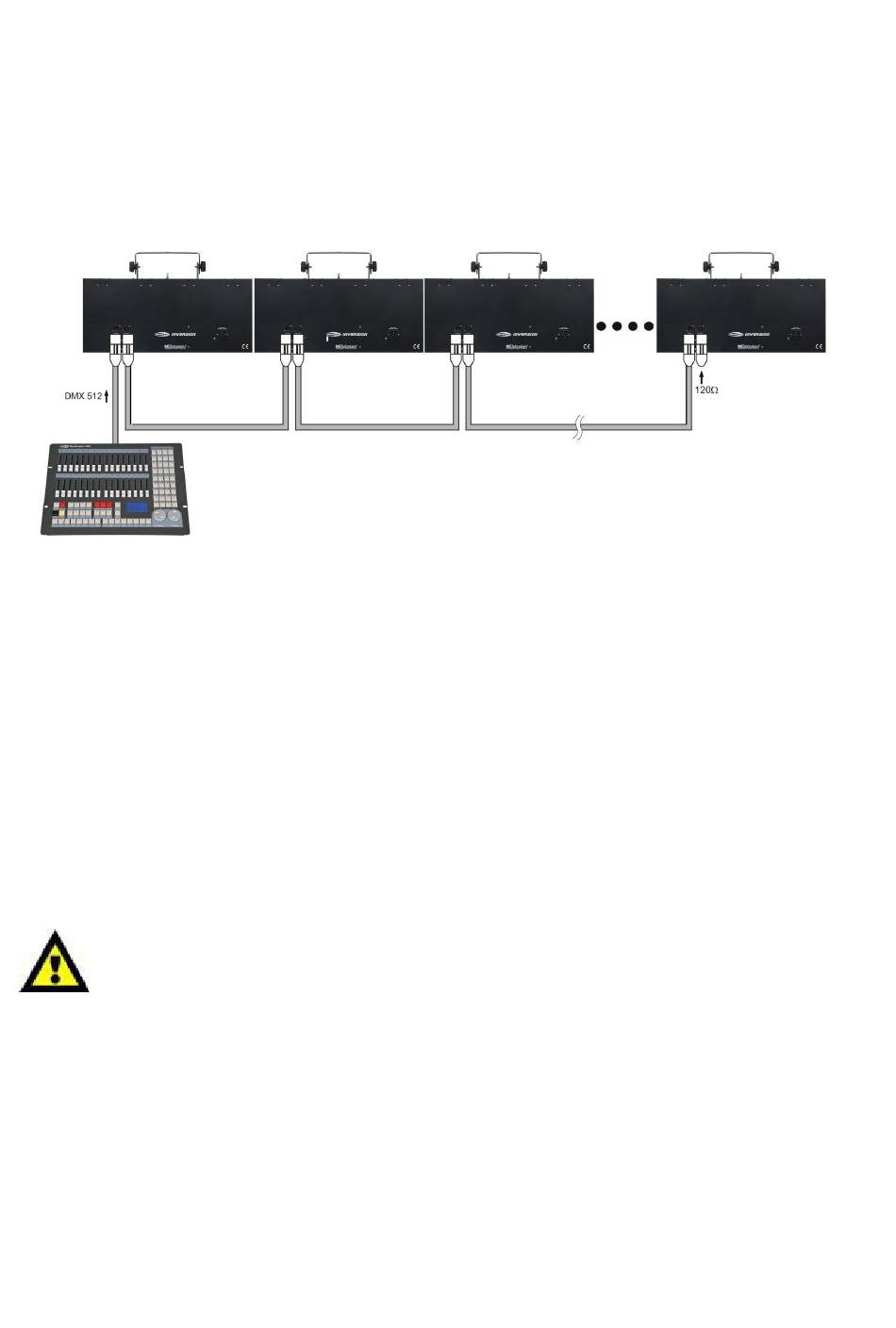

Configuration professionnelle de plusieurs Inversions
brancher l'appareil sur l'alimentation électrique
bal. XLR/M 3 broches>XLR/F 3 broches
idéal pour les utilisateurs exigeants, bénéficiant d'une qualité audio exceptionnelle
8
30 Inversions au max.
Fig. 4
