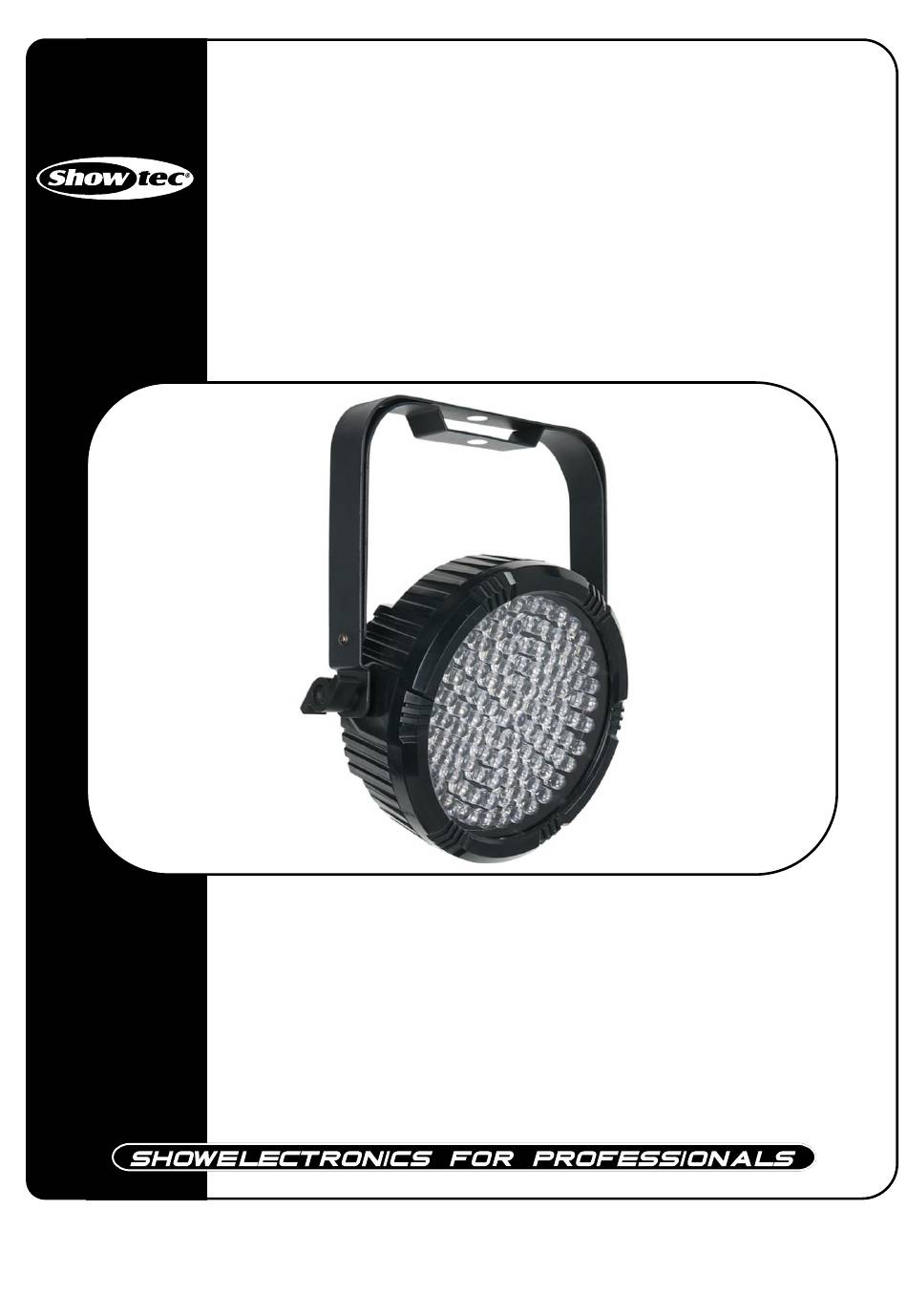

- Page 1 Compact Par 108/10 Value Line ORDERCODE 42593...
- Page 2 Vous venez d’acquérir un produit bénéficiant de la très haute qualité et des innovations proposées par Showtec. Le Showtec Compact Par 108/10 Value Line va vous permettre de créer l’animation dans n’importe quel lieu. Vous pouvez compter sur la qualité Showtec et choisir dans un large éventail de produits d’éclairage aux finitions exceptionnelles.
-
Page 3: Table Des Matières
Showtec Showtec Compact Par 108/10 Value Line Fiche de produit ™ Avertissement ..................................2 Consignes de sécurité..............................2 Conditions d’utilisation ..............................4 Fixation .................................... 4 Instructions de retour ..............................5 Réclamations ................................. 5 Description de l’appareil ..............................6 Panneau arrière ................................7 Installation ................................... -
Page 4: Avertissement
Si un appareil doit être renvoyé à l’usine, il est important de le remettre dans sa boîte et son emballage d’origine. Le contenu expédié comprend : • Compact Par 108/10 Value Line avec câble d’alimentation IEC de 1,5 m • Manuel de l’utilisateur Durée de vie prévue de la LED La luminosité... - Page 5 Laissez l’appareil hors tension et à température ambiante. Si votre produit Showtec ne fonctionne pas correctement, veuillez cesser de l’utiliser immédiatement. Emballez-le correctement (de préférence dans son emballage d’origine) et renvoyez-le à votre revendeur Showtec pour révision.
-
Page 6: Conditions D'utilisation
Procédure : Si le Compact Par 108/10 Value Line est fixé sous un plafond ou une solive, un système de fixation professionnel doit être utilisé. Utilisez un collier pour le fixer au support de montage du système de fixation. -
Page 7: Instructions De Retour
Branchement au secteur Branchez la fiche d’alimentation de l’appareil au secteur. Veillez à toujours connecter le bon câble de couleur à l’endroit approprié. International Câble UE Câble Royaume-Uni Câble USA Broche MARRON ROUGE JAUNE / CUIVRE PHASE BLEU NOIR ARGENTÉ NEUTRE JAUNE / VERT VERT... -
Page 8: Description De L'appareil
Description de l’appareil Caractéristiques Le Showtec Compact Par 108/10 Value Line est un effet lumineux avec une grande puissance en sortie et des effets d’excellente qualité. • Produit parfait pour les DJs car il s’adapte aux installations de petite taille •... -
Page 9: Panneau Arrière
5) Affichage LCD + boutons de menu Connexion à la terre Installation Retirez tout le matériel d’emballage du Compact Par 108/10 Value Line. Veillez à ce que la mousse et le plastique de rembourrage soient complètement retirés. Branchez tous les câbles. -
Page 10: Modes De Contrôle
1. Fixez l’effet lumineux sur la structure. Laissez au moins 0,5 mètre sur tous les côtés pour une bonne circulation d’air. Utilisez un câble XLR à 3 broches pour connecter le Compact Par 108/10 Value Line. Les broches : Terre... -
Page 11: Plusieurs Compact Pars (Contrôle Dmx)
Plusieurs Compact Pars (contrôle DMX) 1. Fixez l’effet lumineux sur la structure. Laissez au moins 0,5 mètre sur tous les côtés pour une bonne circulation d’air. Branchez le bout du cordon d’alimentation sur une prise secteur adéquate. Utilisez un câble XLR à 3 broches pour connecter les Compact Pars. -
Page 12: Connexion De L'appareil
Connexion de l’appareil Vous allez avoir besoin d’un câble data série pour faire fonctionner l’éclairage d’un ou de plusieurs appareils, si vous utilisez un contrôleur DMX-512, ou pour synchroniser l’éclairage d’au moins deux appareils, s’ils sont configurés en mode maître / esclave. Le nombre combiné de canaux requis par tous les appareils sur un câble data série détermine le nombre d’appareils que ce câble peut prendre en charge. -
Page 13: Panneau De Contrôle
Panneau de contrôle Fig. 5 A. Affichage LED D. Bouton Up B. Bouton Mode E. Bouton Down C. Bouton Setup Mode de contrôle DMX Les appareils sont adressés individuellement sur un câble et connectés au contrôleur. Ils répondent donc au signal DMX du contrôleur. Adressage DMX Le panneau de contrôle situé... -
Page 14: Vue D'ensemble
Vue d’ensemble... -
Page 15: Options Du Menu Principal
3. Adresse DMX 4. Esclave 5. Contrôle sonore Le Compact Par 108/10 Value Line affiche le numéro de sa version uniquement au démarrage ! 1. Programmes intégrés 1) Appuyez sur le bouton MODE jusqu’à ce que l’écran affiche 2) Grâce à ce menu, vous pouvez définir le mode du programme intégré du Compact Par. -
Page 16: Fonctionnement Automatique
4) Si vous sélectionnez , vous pouvez choisir au sein du menu des programmes intégrés en appuyant sur Setup. 5) Vous pouvez sélectionner 2 sous-menus différents. Vitesse du programme comprise entre 01 et 99 et Fréquence du flash entre 00 et 99 Utilisez le bouton Setup pour naviguer dans le menu. -
Page 17: Canaux Dmx
Canaux DMX 1 canal Canal 1 – couleurs macros Pas de fonction 1 - 22 Rouge 23 - 45 Vert 46 - 68 Bleu 69 - 91 Cyan 92 - 114 Jaune 115 - 137 Orange 138 - 160 Rose 161 - 183 Violet 184 - 206... -
Page 18: Canaux
6 canaux Canal 1 - variateur d’intensité master 0 - 255 Luminosité comprise entre 0 et 100 % Canal 2 – rouge (quand le canal 6 est éteint 0 - 255 Luminosité graduelle du rouge allant de 0 à 100 % Canal 2 –... -
Page 19: Entretien
250 - 255 Contrôle sonore Entretien Le Showtec Compact Par ne requiert presque aucune maintenance. Cependant, vous devez veiller à la propreté de l’unité. Si tel n’est pas le cas, la luminosité de l’appareil pourrait être réduite de manière significative. -
Page 20: Dépannage
5. Si vous ne parvenez pas à déterminer la cause du problème, n’ouvrez en aucun cas le Compact Par, cela pourrait abîmer l’unité et annuler la garantie. 6. Rapportez l’appareil à votre revendeur Showtec. Pas de réponse du DMX Réponse : il se peut que le problème soit lié au câble ou aux connecteurs DMX ou à un mauvais fonctionnement du contrôleur ou de la carte DMX d’effets lumineux. - Page 21 Problème Cause(s) probable(s) Solution(s) L’alimentation est défectueuse. • Vérifiez si l’appareil est allumé et les Un ou plusieurs câbles correctement branchés. appareils Le fusible principal a grillé. • Remplacez le fusible. semblent totalement hors d’usage. Les appareils se Le contrôleur n’est pas connecté. •...
-
Page 22: Caractéristiques Du Produit
Caractéristiques du produit Modèle : Showtec Compact Par Produit parfait pour les DJs qui s’adapte aux installations de petite taille Très léger Boîtier compact pour Flat Par Design élégant Alimentation : 100 - 240 V C.A. Raccordement facile jusqu’à 15 unités Refroidissement par convection, silence total Sans sautes (adapté...
