Plusieurs Compact Pars (contrôle DMX)
1. Fixez l'effet lumineux sur la structure. Laissez au moins 0,5 mètre sur tous les côtés pour une bonne
circulation d'air.
2.
Branchez le bout du cordon d'alimentation sur une prise secteur adéquate.
3.
Utilisez un câble XLR à 3 broches pour connecter les Compact
4.

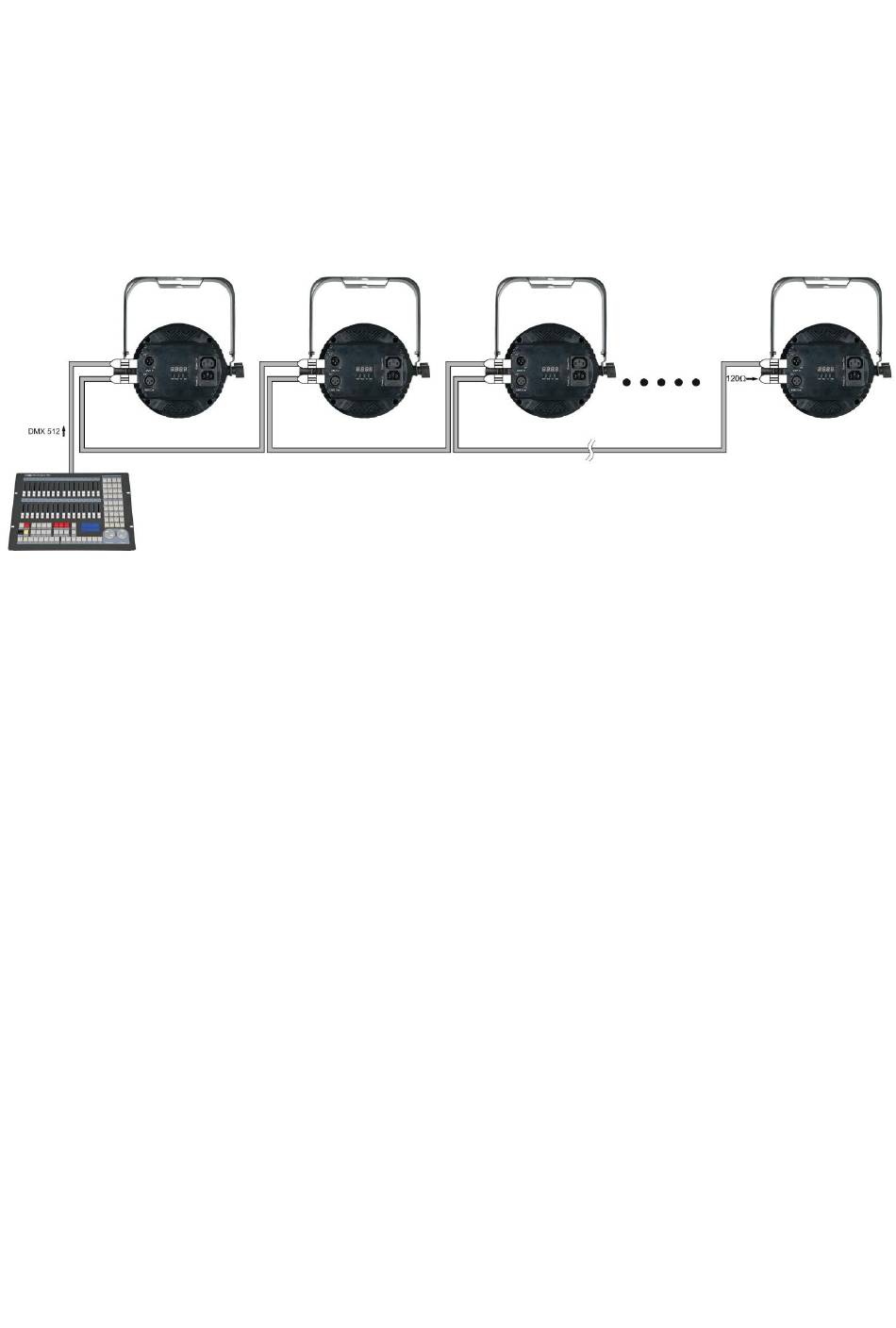

Raccordez les unités entre elles (Fig. 4), puis connectez un câble DMX entre la prise DMX « out » de la
première unité et la prise « in » de la seconde unité. Répétez cette opération pour raccorder la
seconde, la troisième et la quatrième unité.
5. Alimentation électrique : branchez le bout du cordon d'alimentation à une prise secteur adéquate.
Procédez ainsi pour toutes les unités et le contrôleur.
Configuration professionnelle de plusieurs Compact Pars
Remarque : raccordez tous les câbles DMX et réglez les DIP switchs avant de brancher
6. N'alimentez pas le système avant de l'avoir correctement configuré et connecté. Concevez votre
spectacle selon les fonctions de votre console DMX. Voir les pages 18 à 20 pour en savoir plus sur la
programmation DMX.
l'appareil sur l'alimentation électrique
Pars.
9
Nombre max. de
Compact Pars : 30
Fig. 4
