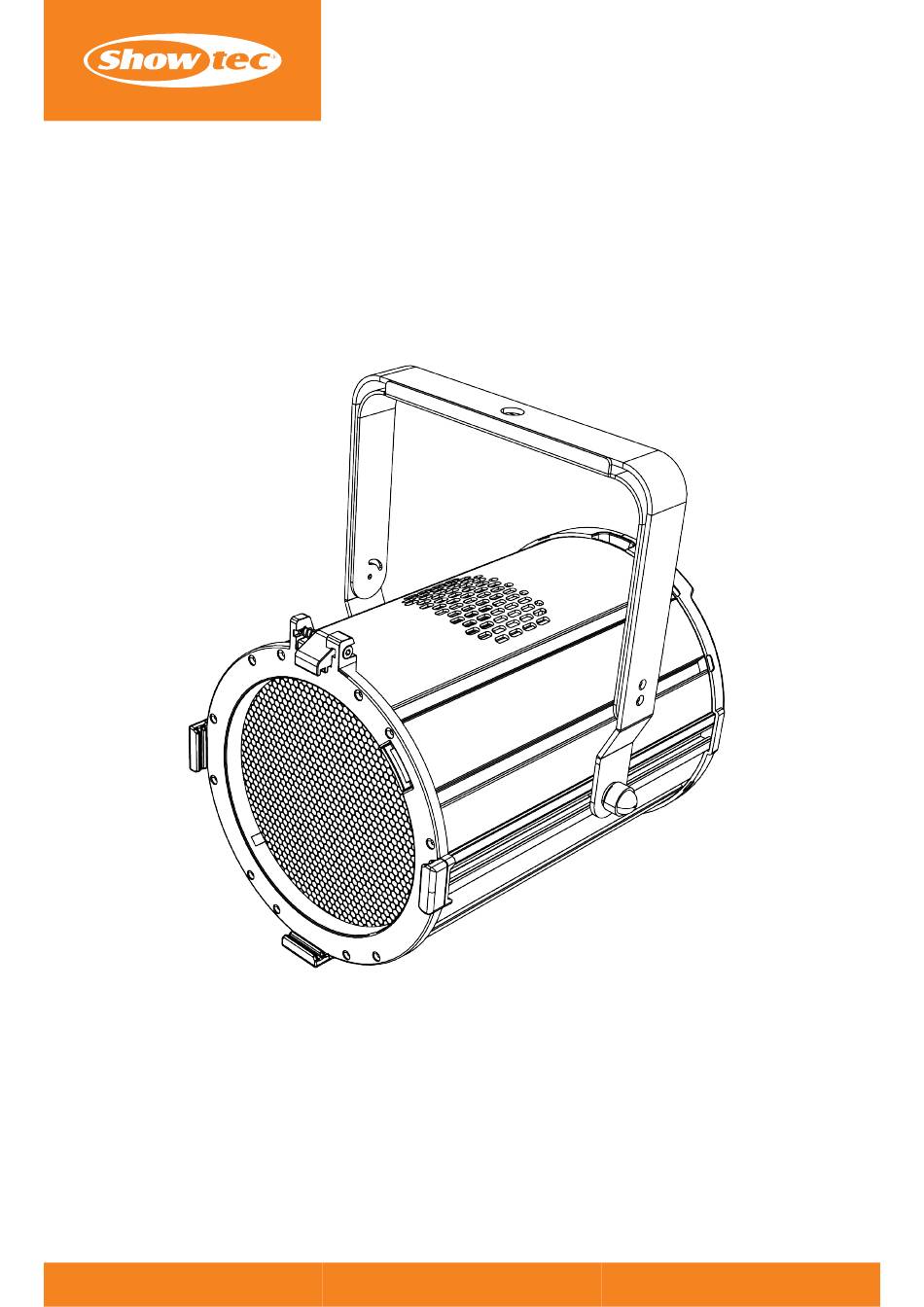

- Page 1 MODE D’EMPLOI FRANÇAIS V1.0 ACT Par 200W CW/WW Code de produit : 34066...
- Page 2 ACT Par 200W CW/WW Préface Nous vous remercions d’avoir fait l’acquisition de ce produit Showtec. L’objectif de ce mode d’emploi est de vous fournir des instructions pour une utilisation correcte et sûre de ce produit. Conservez le mode d’emploi pour pouvoir le consulter ultérieurement, car il fait partie intégrante du produit. Le mode d’emploi doit être conservé...
- Page 3 ACT Par 200W CW/WW Table des matières 1. Introduction ............................
- Page 4 ACT Par 200W CW/WW 6.8. Informations sur le contrôle à distance de l’appareil RDM (Remote Device Management) ....6.8.1. Détails du RDM ........................
- Page 5 Après le déballage, vérifiez le contenu du carton. S’il manque des pièces ou si certaines sont endommagées, veuillez contacter votre distributeur Highlite International. Contenu du paquet : Figure 1 • • Showtec ACT Par 200W CW/WW • • 3x diffuseurs : 30°, 50° et 80° • •...
- Page 6 ACT Par 200W CW/WW 1.4. Conventions de texte Tout au long du mode d’emploi, les conventions de texte suivantes sont utilisées : • • Boutons : Tous les boutons sont en caractères gras. Exemple : « Appuyer sur les boutons HAUT/ BAS » • •...
- Page 7 ACT Par 200W CW/WW Sécurité Important Lisez et suivez les instructions de ce mode d’emploi avant d’installer, d’utiliser ou de réparer ce produit. Le fabricant n’assumera aucune responsabilité en cas de dommages résultant du non-respect de ce mode d’emploi. 2.1.
- Page 8 ACT Par 200W CW/WW AVERTISSEMENT Risque de crise d’épilepsie L’éclairage stroboscopique peut déclencher des crises en cas d’épilepsie photosensible. Les personnes sensibles doivent éviter de regarder les lumières stroboscopiques. Attention Alimentation électrique • • Avant toute connexion de l’appareil à l’alimentation électrique, assurez-vous que le courant, la tension et la fréquence correspondent à...
- Page 9 ACT Par 200W CW/WW • • Les dispositifs de sécurité ne sont pas endommagés. • • Il n’y a pas de déformations sur les boîtiers, les fixations et les points d’installation. • • La lentille n’est ni fissurée, ni endommagée.
- Page 10 Description de l’appareil Le ACT Par 200W CW/WW est un projecteur d'intérieur avec un IRC élevé. Il peut produire du blanc froid, du blanc chaud ou tout ce qui se situe entre les deux. En plus du panneau de contrôle situé à l'arrière, le ACT Par 200W CW/WW dispose de deux boutons pour contrôler la couleur et l'intensité...
- Page 11 ACT Par 200W CW/WW 3.3. Cadre de couleur Figure 4 Œillet de sécurité – cadre de couleur Code de produit : 34066...
- Page 12 ACT Par 200W CW/WW 3.4. Caractéristiques du produit Modèle : ACT Par 200W CW/WW Source : Type de source lumineuse LED Quantité de la source lumineuse 1 Puissance de la source lumineuse 200 W Type de couleur des LED WW / CW ...
- Page 13 ACT Par 200W CW/WW Articles inclus : Câbles inclus Câble Power Pro Optique incluse Diffuseurs Accessoires inclus Cadre de couleur 3.5. Accessoires disponibles en option Vous pouvez également acheter l'accessoire suivant : • • 34067 Volet pour ACT Par 200W Contactez votre distributeur Highlite International pour plus d'informations.
- Page 14 ACT Par 200W CW/WW Installation 4.1. Consignes de sécurité pour l’installation AVERTISSEMENT Une installation incorrecte peut entraîner des blessures graves et des dégâts matériels. Si des systèmes de truss sont utilisés, l’installation ne doit être effectuée que par des personnes formées ou qualifiées.
- Page 15 ACT Par 200W CW/WW 4.4. Gréage Pour fixer l’appareil, suivez les étapes ci-dessous : 01) Utilisez une pince pour fixer l'appareil à la structure de soutien. Assurez-vous que l’appareil est immobilisé. 02) Attachez l’appareil à l’aide d’une suspension secondaire, un câble de sécurité, par exemple. Assurez-vous que la suspension secondaire est capable de supporter 10 fois le poids de l’appareil.
- Page 16 4.6. Installation du diffuseur Le ACT Par 200W CW/WW peut être utilisé comme projecteur, comme faisceau moyen ou comme faisceau doux en installant l'un des 3 diffuseurs inclus : 30°, 50° ou 80°. Pour installer un diffuseur, appuyez sur le diffuseur dans l'ouverture de lentille (03) de l'appareil. Assurez-vous que le diffuseur est maintenu en position par le clip de diffuseur (02).
- Page 17 Installation du cadre de couleur Le ACT Par 200W CW/WW est livré avec un cadre de couleur. Vous pouvez insérer un gel de couleur ou un filtre de diffusion dans le cadre de couleur. Pour installer le cadre de couleur, suivez les étapes ci-dessous : 01) Faites glisser le clip de volet (05) à...
- Page 18 à la page 12) est disponible en option pour utilisation avec le ACT Par 200W CW/WW. Pour installer le portillon, suivez les étapes ci-dessous : 01) Faites glisser le clip de volet (05) à ressort sur le côté et faites-le basculer vers l'arrière.
- Page 19 Ne reliez pas plus d’appareils entre eux que le nombre maximal recommandé. Nombre maximum d’appareils recommandé : • • à 100 – 120 V : 5 appareils ACT Par 200W CW/WW • • à 200 – 240 V : 10 appareils ACT Par 200W CW/WW Code de produit : 34066...
- Page 20 Vous avez besoin d'une liaison de données série DMX pour réaliser des spectacles lumineux d'un ou plusieurs appareils à l'aide d'un contrôleur DMX-512. La ACT Par 200W CW/WW est dotée de connecteurs d’ENTRÉE et de SORTIE de signaux DMX à 3 et 5 broches. L’affectation des broches est la suivante : •...
- Page 21 ACT Par 200W CW/WW Figure 11 5.3.3. Connexion DMX Pour connecter plusieurs appareils sur une seule liaison de données DMX, suivez les étapes ci-dessous : 01) Utilisez un câble DMX à 3 broches/5 broches pour relier le connecteur de sortie DMX du contrôleur d’éclairage au connecteur d’entrée DMX du 1...
- Page 22 5.3.4. Adressage DMX Dans une installation comportant plusieurs appareils, veillez à définir correctement l’adresse de départ DMX de chaque appareil. Le site ACT Par 200W CW/WW a 3 personnalités : RAW (2 canaux), Basique (5 canaux) et Avancé (6 canaux).
- Page 23 6.2. Modes de contrôle Le ACT Par 200W CW/WW peut être utilisé avec un contrôleur DMX et comme appareil autonome. Le site ACT Par 200W CW/WW prend en charge les modes de contrôle suivants : • •...
- Page 24 ACT Par 200W CW/WW Pour faire fonctionner l’appareil avec un contrôleur DMX : 01) Réglez l'adresse de départ DMX de l'appareil dans le menu Adresse DMX (veuillez consulter 6.6.1.1. DMX Address (Adresse DMX) à la page 26). 02) Sélectionnez le comportement de l'appareil en cas d'absence de signal DMX dans le sous-menu DMX Fail (veuillez consulter 6.6.1.3.
- Page 25 ACT Par 200W CW/WW 6.4. Démarrage Au démarrage, l'écran affiche un écran de démarrage avec le nom de l'appareil : Immédiatement après, l'écran de démarrage s'affiche. L'écran d'accueil fournit des informations sur les modes de contrôle de l'appareil et sur la température des LED, par exemple : Opération manuelle (à...
- Page 26 ACT Par 200W CW/WW 6.5. Aperçu du menu Niveau 1 Niveau 2 Niveau 3 Adresse DMX 001–512 RAW – 2 can. Mode Basique – 5 can. Adv. – 6 can. Fonctions DMX (veuillez consulter 6.6.1. Fonctions DMX à la Manuel défini page 26) Défaut DMX...
- Page 27 ACT Par 200W CW/WW 6.6. Options du menu principal Le menu principal comporte les options suivantes : Fonctions DMX CCT statique Réglages de l'appareil Paramètres d'affichage Manual (Manuel) Informations sur les appareils Fonctions spéciales 01) Appuyez sur les boutons UP/DOWN pour naviguer dans le menu.
- Page 28 ACT Par 200W CW/WW 6.6.1.3. Échec DMX Ce sous-menu permet de déterminer le comportement de l'appareil en cas d'absence de signal DMX. 01) Appuyez sur les boutons UP/DOWN pour sélectionner l'une des 3 options suivantes : • • Manuel défini : L'appareil utilisera les valeurs sélectionnées manuellement pour la couleur et la...
- Page 29 ACT Par 200W CW/WW 6.6.2. CCT statique Dans ce menu, vous pouvez régler manuellement la valeur de la température de couleur corrélée et la vitesse du stroboscope de l'appareil. Pour utiliser les paramètres de ce menu, sélectionnez l'option Auto ou Définir dans le sous-menu Mode de fonctionnement (veuillez consulter 6.6.3.1.
- Page 30 ACT Par 200W CW/WW 6.6.3. Réglages de l'appareil Ce menu permet de régler les paramètres de l'appareil. 01) Appuyez sur les boutons UP/DOWN pour sélectionner l'une des 3 options suivantes : • • Courbe de gradation : Quatre options sont disponibles : Linear Curve (courbe linéaire), Square law (loi en carré), Inv Square law (loi en carré...
- Page 31 ACT Par 200W CW/WW • • Définir : Sélectionnez la fonction Définir pour contrôler manuellement l'appareil avec les paramètres du sous-menu CCT statique (veuillez consulter 6.6.2. CCT statique à la page Code de produit : 34066...
- Page 32 ACT Par 200W CW/WW 6.6.4. Paramètres d'affichage Ce menu permet de régler les paramètres d'affichage de l'appareil. 01) Appuyez sur les boutons UP/DOWN pour sélectionner l'une des 3 options suivantes : • • Affichage inversé : L'écran OLED est orienté à 180° (Oui/Non) •...
- Page 33 ACT Par 200W CW/WW 6.6.7. Fonctions spéciales Dans ce menu, vous pouvez réinitialiser les paramètres de l’appareil selon les paramètres d’usine par défaut. 01) Appuyez sur la touche ENTER pour ouvrir le sous-menu de réinitialisation d'usine : 02) Appuyez sur les boutons UP/DOWN pour choisir entre Non et Oui. Si vous choisissez Oui, les paramètres de l'appareil seront réinitialisés aux paramètres d'usine par défaut.
- Page 34 ACT Par 200W CW/WW 6.7. Canaux DMX Basique Avancé Fonction Valeur Paramètres 2 CAN 5 CAN 6 CAN Variateur blanc froid 000 – 255 De faible à forte intensité (0 – 100 %) Variateur blanc chaud 000 – 255 De faible à forte intensité (0 – 100 %) Variateur Maître...
- Page 35 ACT Par 200W CW/WW 6.8. Informations sur le contrôle à distance de l’appareil RDM (Remote Device Management) Cet appareil prend en charge le RDM (veuillez consulter 6.8.2. Identifiants de paramètres (PID) RDM pris en charge). 6.8.1. Détails du RDM •...
- Page 36 ACT Par 200W CW/WW Dépannage Ce guide de dépannage contient des solutions à des problèmes qui peuvent être réalisés par une personne quelconque. L’appareil ne contient pas de pièces réparables par l’utilisateur. Toute modification non autorisée de l’appareil entraînera l’annulation de la garantie. De telles modifications peuvent entraîner des blessures et des dégâts matériels.
- Page 37 ACT Par 200W CW/WW Entretien 8.1. Consignes de sécurité pour l’entretien DANGER Décharge électrique due à une tension dangereuse à l’intérieur de l’appareil Débranchez l’alimentation électrique avant de procéder à l’entretien ou au nettoyage. 8.2. Entretien préventif Attention Avant chaque utilisation, examinez visuellement l’appareil pour déceler d’éventuels défauts.
- Page 38 ACT Par 200W CW/WW 8.3. Entretien correctif L’appareil ne contient pas de pièces réparables par l’utilisateur. N’ouvrez pas l’appareil et n’effectuez aucune modification. Confiez les réparations et l’entretien à des personnes formées ou qualifiées. Contactez votre distributeur Highlite International pour plus d’informations.
- Page 39 ACT Par 200W CW/WW Désinstallation, transport et stockage 9.1. Instructions pour la désinstallation AVERTISSEMENT Une désinstallation incorrecte peut entraîner des blessures graves et des dégâts matériels. • • Laissez l’appareil refroidir avant de le démonter. • • Débranchez l’alimentation électrique avant de procéder à la désinstallation.
- Page 40 Showtec est une marque de Highlite International B.V.
