Pathfinder IMC

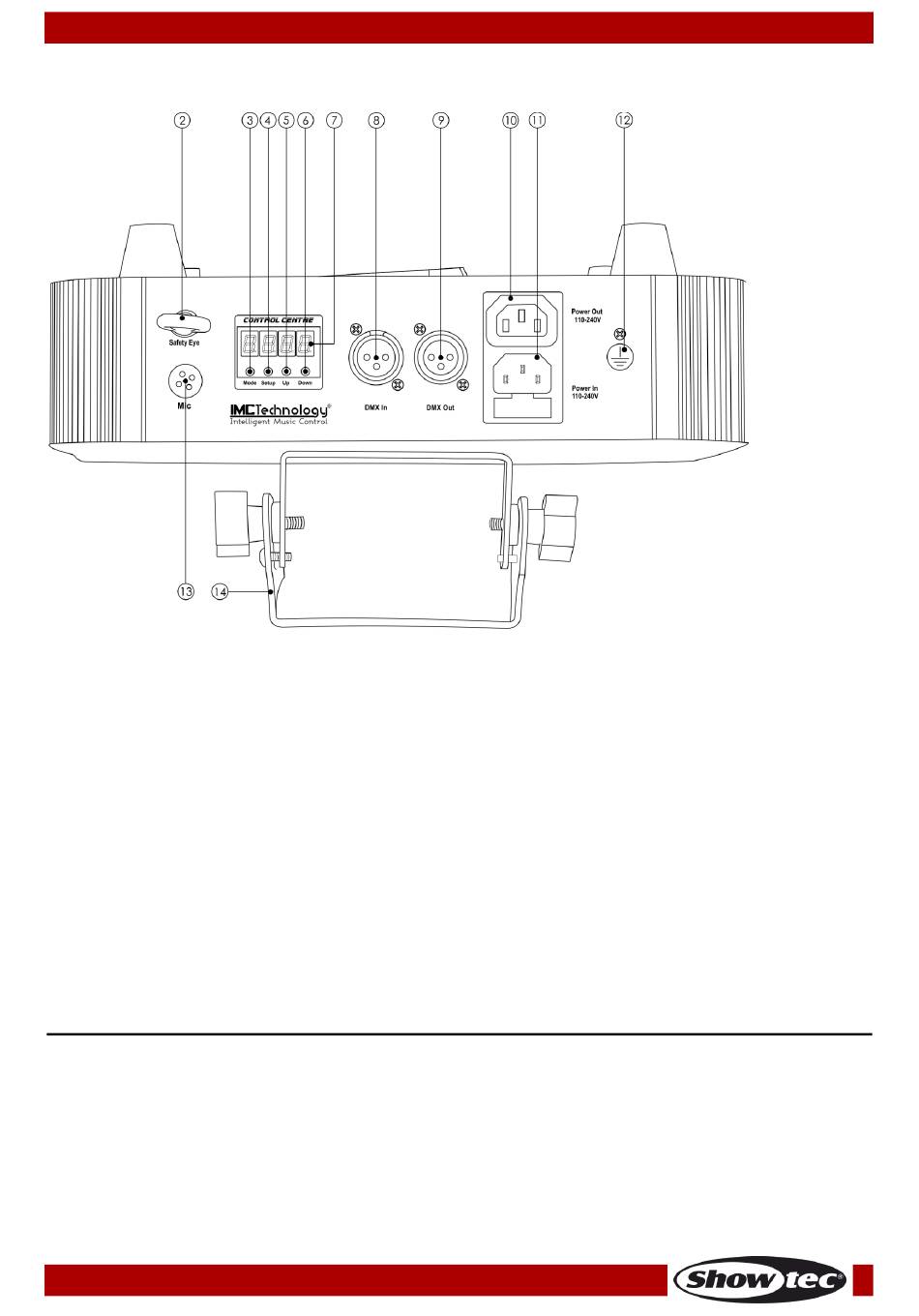

Panneau arrière
Schéma 2
02) Œillet de sécurité
03) Bouton MODE
04) Bouton SETUP (configuration)
05) Bouton UP (haut)
06) Bouton DOWN (bas)
07) Écran LCD
08) Connecteur de signal DMX (IN)
09) Connecteur de signal DMX (OUT)
10) Câble d'alimentation IEC OUT
11) Câble d'alimentation IEC IN pour la liaison et fusible T1AL/250 V
12) Connexion de mise à la terre
13) Mic.
14) Support de montage avec vis
REMARQUE : il est indispensable de connaître la notion DMX pour tirer pleinement parti de cette unité.
Installation
Retirez tout le matériel d'emballage du Pathfinder IMC. Veillez à ce que la mousse et le plastique de
rembourrage soient complètement retirés. Branchez tous les câbles.
N'alimentez pas le système avant de l'avoir correctement configuré et connecté.
Débranchez toujours l'appareil avant d'effectuer l'entretien ou la maintenance.
Les dommages causés par le non-respect du manuel ne sont pas couverts par la garantie.
Code commande : 43147
