Phantom 3R Beam

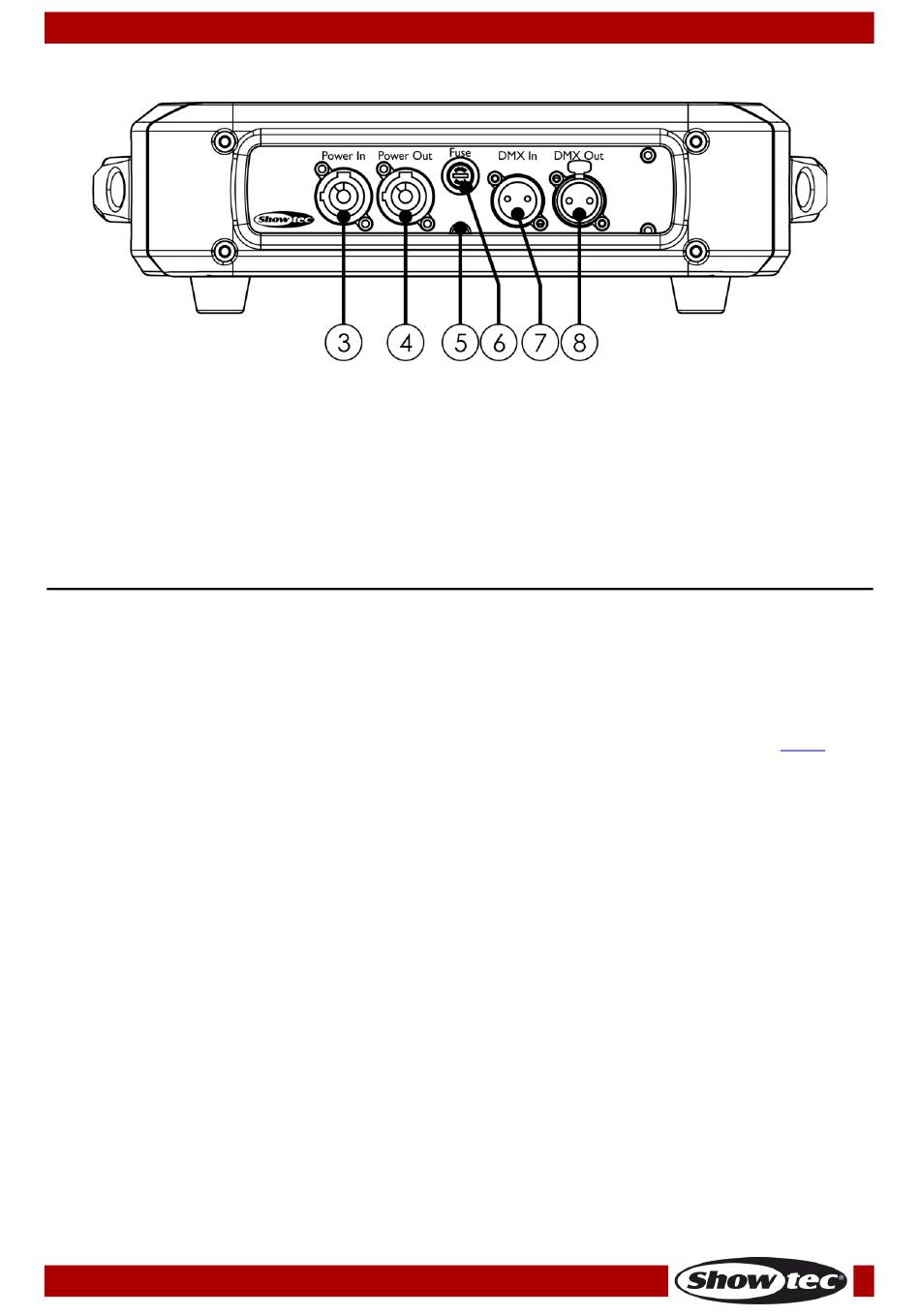

Panneau arrière
03) Connecteur Power Pro 100-240 V (IN)
04) Connecteur Power Pro 100-240 V (OUT)
05) Connexion de mise à la terre
06) Fusible F4AL / 250 V
07) Connecteur de signal DMX à 3 broches (IN)
08) Connecteur de signal DMX à 3 broches (OUT)
Installation
Retirez tout le matériel d'emballage du projecteur Phantom 3R. Veillez à ce que la mousse et le plastique
de rembourrage soient complètement retirés. Branchez tous les câbles.
N'alimentez pas le système avant de l'avoir correctement configuré et connecté.
Débranchez toujours l'appareil avant d'effectuer l'entretien ou la maintenance.
Les dommages causés par le non-respect du manuel ne sont pas couverts par la garantie.
Installation de la lampe
La Phantom 3R Beam de Showtec utilise la lampe Osram Sirius HRI de 140 W (code de produit 81011). Il
est recommandé d'utiliser la lampe correspondant à votre appareil. Notez que des versions utilisant
d'autres types de lampes pourront être proposées dans l'avenir. Vérifiez l'étiquette des spécifications du
produit pour plus de détails.
Débranchez toujours l'appareil avant d'en effectuer l'entretien ou la maintenance.
La lampe doit être remplacée quand elle est abîmée ou déformée par la chaleur.
N'installez pas de lampes d'une puissance supérieure ! Leur intensité est plus élevée et elles dégagent
des températures pour lesquelles l'appareil n'est pas conçu.
Les dommages causés par le non-respect du manuel ne sont pas couverts par la garantie.
Procédure :
01) Débranchez la Phantom de l'alimentation avant d'installer la lampe, et laissez la lampe refroidir.
02) Retirez les 4 vis du boîtier de la lampe, à l'arrière de la lyre (fig. 03).
03) Retirez le couvercle du boîtier de la lampe.
04) Retirez l'ancienne lampe en poussant la lampe vers la droite (fig. 04), et en relâchant le côté
gauche (fig. 05).
05) Dévissez les vis et enlevez la lampe (fig. 06).
06) Retirez une nouvelle lampe de la boîte et tenez-la à sa base. Lisez les instructions concernant la
lampe. Ne touchez pas le verre de l'ampoule de la lampe. De l'huile sur les mains peut amoindrir la
longévité de cette dernière. Si vous touchez le verre de l'ampoule, essuyez-le avec un chiffon propre
et non pelucheux et de l'alcool dénaturé.
07) Insérez la nouvelle lampe dans le boîtier et vissez les vis (fig. 06).
08) Poussez la lampe vers la droite et engagez son côté gauche en position (fig. 07).
09) Remettez le couvercle du boîtier de la lampe.
10) La Phantom est maintenant prête à être utilisée.
Code de produit : 40079
8
Schéma 02
