- Page 1 MANUEL D’UTILISATEUR FRANÇAIS Stage Blinder 4 Blaze Code commande : 30781 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas...
-
Page 2: Table Des Matières
Stage Blinder 4 Blaze Table des matières Avertissement ..................................3 Consignes de sécurité ..............................3 Conditions d’utilisation ..............................5 Fixation .................................... 5 Branchement sur la prise secteur ..........................6 Instructions de renvoi ..............................7 Réclamations ................................. 7 Description de l’appareil ..............................8 Présentation ................................... - Page 3 Stage Blinder 4 Blaze Dimensions ..................................30 Remarques ..................................31 Code commande : 30781...
-
Page 4: Avertissement
S’il est nécessaire de renvoyer l’appareil à l’usine, veiller à utiliser la boîte en carton et les matériaux d’emballage d’origine. Le contenu expédié comprend : ● Showtec Stage Blinder 4 Blaze ● Câble d’alimentation Pro power True vers Schuko de 1,5 m ●... -
Page 5: Important
Stage Blinder 4 Blaze Veuillez noter que les dommages causés par tout type de modification manuelle apportée à l’appareil ne sont en aucun cas couverts par la garantie. Cet appareil ne contient aucune pièce susceptible d’être réparée par l’utilisateur. S’adresser exclusivement à... -
Page 6: Conditions D'utilisation
Stage Blinder 4 Blaze ● Si votre produit Showtec ne fonctionne pas correctement, veuillez cesser de l’utiliser immédiatement. Emballez-le correctement (de préférence dans son emballage d’origine) et renvoyez-le à votre revendeur Showtec pour révision. ● À l’usage des adultes seulement. L’appareil doit être installé hors de portée des enfants. Ne laissez jamais l’appareil fonctionner sans surveillance. -
Page 7: Branchement Sur La Prise Secteur
Stage Blinder 4 Blaze Le Stage Blinder 4 Blaze peut être placé sur une surface au sol dégagée ou monté sur n’importe quelle structure à l’aide d’un collier. Une mauvaise installation peut entraîner des dégâts importants ainsi que des blessures... -
Page 8: Instructions De Renvoi
Stage Blinder 4 Blaze Instructions de renvoi S’acquitter de l’affranchissement postal de la marchandise renvoyée avant de l’expédier et utiliser les matériaux d’emballage d’origine ; aucun timbre de retour prépayé ne sera fourni. Étiqueter clairement l’emballage à l’aide du numéro d’autorisation de renvoi (RMA – Return Authorization Number). -
Page 9: Description De L'appareil
Stage Blinder 4 Blaze Description de l’appareil Caractéristiques Le Showtec Matrix Blinder 4 Blaze est un blinder doté d’une grande puissance en sortie et d’effets d’excellente qualité. ● Blinder à 4 têtes époustouflant ● Effet RGB de type flamboiement ●... -
Page 10: Présentation

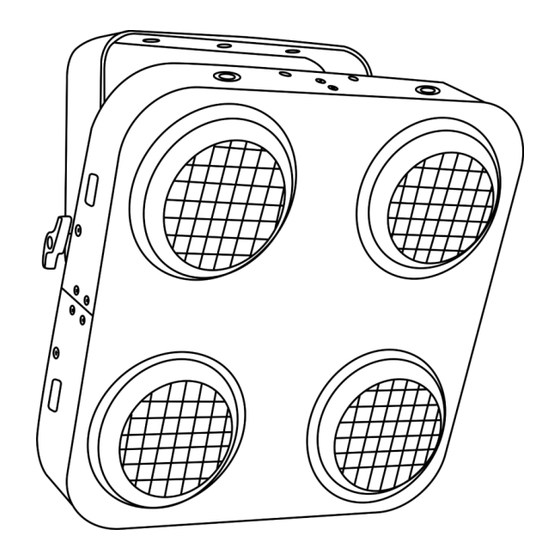

Stage Blinder 4 Blaze Présentation Schéma 1 01) Support de montage 02) Vis de réglage 03) Œillet de sécurité 04) 4 LEDs COB double blanc de 100 W, blaze SMD RGB Code commande : 30781... -
Page 11: Panneau Arrière
09) Sortie du connecteur de signal DMX à 3 broches IP65 Installation Retirez tout le matériel d’emballage du Stage Blinder 4 Blaze. Veillez à ce que la mousse et le plastique de rembourrage soient complètement retirés. Branchez tous les câbles. -
Page 12: Modes De Contrôle
Stage Blinder 4 Blaze Modes de contrôle 6 modes sont proposés : ● Auto (automatique) ● Programmes intégrés ● Mode manuel ● Fonction halogène ● Maître / esclave ● DMX-512 (1, 4, 13 et 16 canaux) Un Stage Blinder (mode automatique, programmes intégrés, mode manuel et fonction halogène) 01) Fixez l’effet lumineux à... -
Page 13: Plusieurs Stage Blinder (Contrôle Dmx)
Stage Blinder 4 Blaze Plusieurs Stage Blinder (contrôle DMX) 01) Fixez l’effet lumineux à une structure solide. Laissez au moins 0,5 mètre sur tous les côtés pour que l’air circule comme il faut. 02) Utilisez toujours un câble de sécurité (code de produit 70140 / 70141). -
Page 14: Câblage De L'appareil
Câble DAP Audio DMX Terminator à 3 broches Code commande FLA42. ● Câble DAP Audio DMX Terminator à 5 broches Code commande FLA43. Remarque : connectez le Stage Blinder 4 Blaze avec des câbles XLR spéciaux pour une utilisation en extérieur. FL73150 –... -
Page 15: Panneau De Contrôle
Stage Blinder 4 Blaze Le Stage Blinder 4 Blaze peut être utilisée avec une console de contrôle en mode contrôle ou sans console en mode autonome. Panneau de contrôle A) Écran OLED Bouton UP C) Bouton MODE D) Bouton DOWN Bouton SET Schéma 5... -
Page 16: Vue D'ensemble
Stage Blinder 4 Blaze Une fois que vous avez appuyé sur ce bouton, l’écran s’allume. Vue d’ensemble Code commande : 30781... - Page 17 Stage Blinder 4 Blaze Code commande : 30781...
-
Page 18: Options Du Menu Principal
Stage Blinder 4 Blaze Options du menu principal 01) Dès que vous allumez l’appareil, l’écran affiche : 02) Après 2 secondes, l’écran affiche : 03) Appuyez sur les boutons UP / DOWN pour parcourir les différents menus. 04) Appuyez sur le bouton SET pour ouvrir le menu souhaité. -
Page 19: Mode De Contrôle Manuel Des Couleurs
Stage Blinder 4 Blaze 2. Mode de contrôle manuel des couleurs Ce menu vous permet de définir les couleurs statiques. 01) Une fois dans le menu principal, appuyez sur les boutons UP / DOWN et choisissez MANUAL. Appuyez sur le bouton SET pour ouvrir le menu. -
Page 20: Automatique
Stage Blinder 4 Blaze 4. Automatique Ce menu vous permet d’activer le spectacle en mode automatique. 01) Une fois dans le menu principal, appuyez sur les boutons UP / DOWN et choisissez AUTO. 02) Appuyez sur le bouton SET pour ouvrir le menu. L’écran affiche : 03) Appuyez sur les boutons UP / DOWN pour choisir YES ou NO. -
Page 21: Maître / Esclave
Stage Blinder 4 Blaze 5.1. Programme 1 01) Si vous choisissez « program 01 », l’écran affiche : 02) Appuyez sur les boutons UP / DOWN pour choisir l’une des 2 options suivantes : ● « COLOR » (couleur) ●... -
Page 22: Réglages
Stage Blinder 4 Blaze 7. Réglages Ce menu vous permet de régler les paramètres de l’appareil. 01) Une fois dans le menu principal, appuyez sur les boutons UP / DOWN et choisissez SETTINGS. 02) Appuyez sur le bouton SET pour ouvrir le menu. -
Page 23: Vitesse Du Variateur D'intensité
Stage Blinder 4 Blaze 7.2. Vitesse du variateur d’intensité Ce menu vous permet de régler la vitesse du variateur d’intensité. 01) Appuyez sur les boutons UP / DOWN pour sélectionner FAST ou SMOOTH. 02) Appuyez sur le bouton SET pour confirmer votre choix. -
Page 24: 7,5. Verrouillage
Stage Blinder 4 Blaze 7,5. Verrouillage Ce menu vous permet de régler le verrouillage de sécurité en restreignant l’accès au menu principal. 01) Appuyez sur les boutons UP / DOWN pour choisir l’une des 2 options suivantes : ● Si vous n’appuyez sur aucun bouton pendant 30 secondes, le menu principal est verrouillé. -
Page 25: Canaux Dmx
Stage Blinder 4 Blaze Canaux DMX 1 canal Canal 1 – intensité de la lampe au tungstène 0-255 Réglage graduel de la lampe au tungstène, de sombre à plus clair 4 canaux Canal 1 – intensité de la lampe au tungstène 0-255 Réglage graduel de la lampe au tungstène, de sombre à... - Page 26 Stage Blinder 4 Blaze Canal 8 – variateur d’intensité de la couleur ambre tête 4 0-255 Réglage graduel de de la couleur ambre, de sombre à plus clair Canal 9 - stroboscope blanc / ambre 0-10 Fermé 11-255 Flash du stroboscope, de fréquences basses à élevées (0 à 20 Hz) Canal 10 –...
-
Page 27: Canaux
Stage Blinder 4 Blaze 16 canaux Canal 1 – intensité de la lampe au tungstène tête 1 0-255 Réglage graduel de la lampe au tungstène, de sombre à plus clair Canal 2 – intensité de la lampe au tungstène tête 2 0-255 Réglage graduel de la lampe au tungstène, de sombre à... -
Page 28: Maintenance
04) Les cordons d’alimentation ne devront présenter aucune trace de dommage ou de fatigue des matériaux. Le Stage Blinder 4 Blaze ne requiert presque aucune maintenance. Cependant, vous devez veiller à ce que l’appareil reste propre. Si tel n’est pas le cas, le niveau de luminosité de l’appareil pourrait nettement chuter. Débranchez la prise de courant puis nettoyez le couvercle à... - Page 29 Stage Blinder 4 Blaze Problème Cause(s) probable(s) Solution(s) ● Vérifiez si l’appareil est allumé et les L’alimentation est défectueuse Un ou plusieurs câbles sont correctement branchés. appareils ne ● Rapportez l’appareil à votre revendeur fonctionnent pas Le fusible interne a grillé...
-
Page 30: Spécifications Du Produit
Stage Blinder 4 Blaze Spécifications du produit Modèle : Showtec Stage Blinder 4 Blaze Tension d’entrée : 100-240 V C.A., 50/60 Hz Consommation : 390 W Dimensions : 400 x 400 x 200 mm (I x L x H) (support inclus) -
Page 31: Dimensions
Stage Blinder 4 Blaze Dimensions Code commande : 30781... -
Page 32: Remarques
Stage Blinder 4 Blaze Remarques Code commande : 30781... - Page 33 Stage Blinder 4 Blaze Code commande : 30781...
- Page 34 ©2018 Showtec...
