Le Compact Dynamic Set peut être utilisé avec un contrôleur en mode contrôle ou sans contrôleur en
mode autonome.

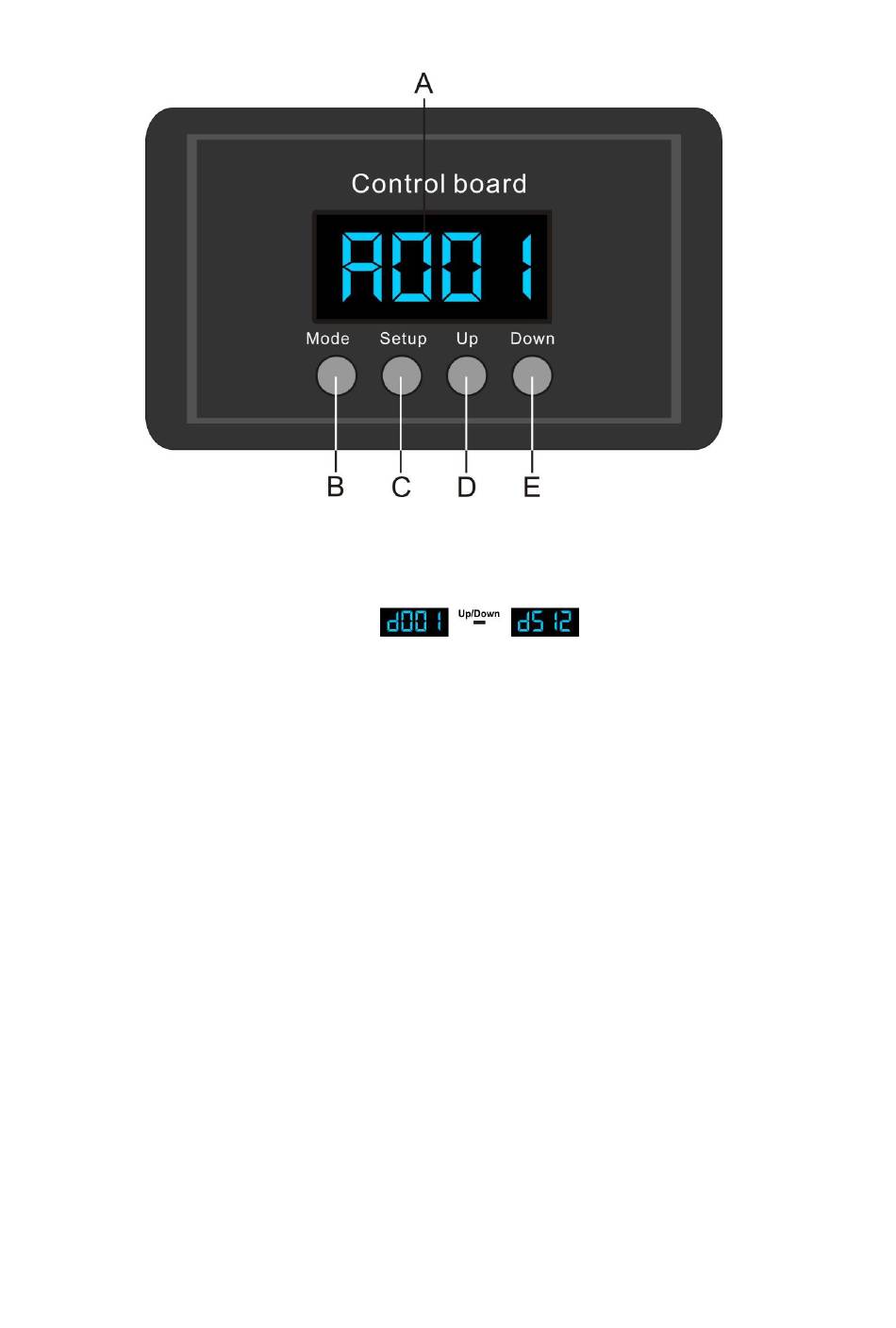

Panneau de contrôle
A. Écran LCD
B. Bouton Mode
C. Bouton Setup
Mode de contrôle DMX
Les appareils sont adressés individuellement
contrôleur.
Ils répondent donc au signal DMX du contrôleur (si vous avez sélectionné et sauvegardé une adresse
DMX, le contrôleur affiche automatiquement celle-ci lors de l'utilisation suivante).
Adressage DMX
Le panneau de contrôle situé sur la face avant du Compact Dynamic Set vous permet d'assigner
l'adresse DMX à l'appareil. Il s'agit du premier canal à partir duquel le Compact Dynamic Set répond au
contrôleur.
Si vous utilisez le contrôleur, retenez que l'unité possède 3 canaux.
Si vous utilisez plusieurs Compact Dynamic Sets, assurez-vous de définir correctement l'adressage DMX.
L'adresse DMX du premier Studiobeam devrait être 1 (A001) ; celle du second Studiobeam devrait être
1 + 3 = 4 (A004) ; celle du troisième Studiobeam devrait être 4 + 3 = 7 (A007), etc. Assurez-vous qu'il n'y a
pas de superposition entre les canaux pour pouvoir contrôler chaque Studiobeam correctement.
Si au moins deux Compact Dynamic Sets partagent une même adresse, ils fonctionneront de la même
manière.
Contrôle :
après avoir défini les adresses de tous les Compact Dynamic Sets, vous pouvez commencer à les faire
fonctionner par le biais de vos contrôleurs d'éclairage.
Remarque : une fois allumé, le Compact Dynamic Set détecte automatiquement si des données DMX
512 sont reçues ou non.
contrôle ne clignote pas.
Le problème peut être lié au fait que :
• le câble XLR venant du contrôleur n'est pas connecté à l'entrée du Galactic ;
• le contrôleur n'est pas branché ou est défectueux, le câble ou le connecteur est défectueux ou les
fils du signal sont permutés dans le connecteur d'entrée.
Remarque : il est nécessaire d'insérer un bouchon de terminaison XLR (120 ohms) dans le dernier appareil
afin d'assurer une transmission correcte sur la ligne DMX.
D. Bouton Up
E. Bouton Down
Si l'entrée DMX ne reçoit aucune donnée,
sur un câble et connectés au
la « LED » située sur le panneau de
11
Fig. 5
