Shark Scan One
Remplacement d'un gobo de la roue de gobo rotative
01) Déconnectez l'alimentation et placez l'interrupteur sur la position OFF.

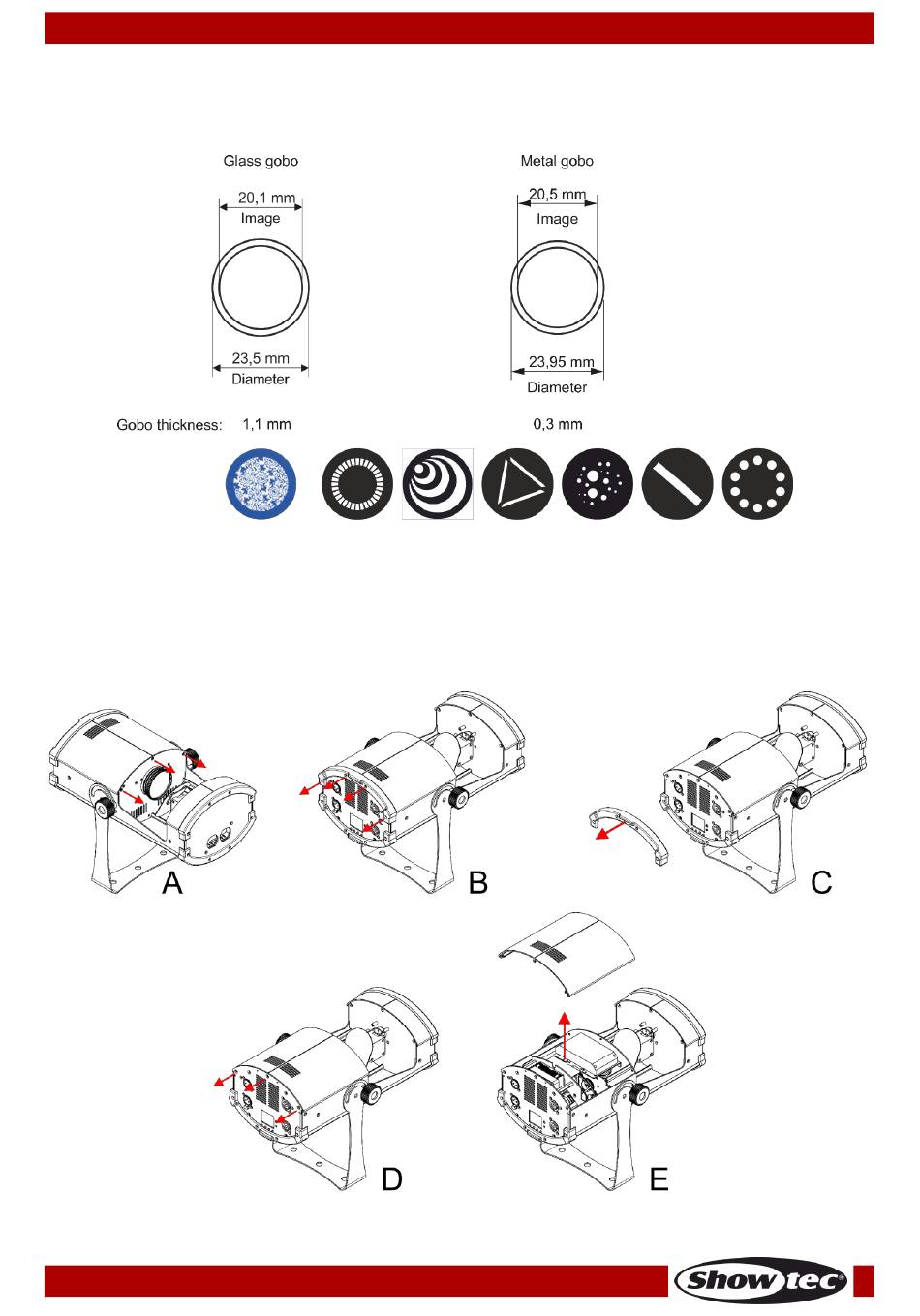

02) Assurez-vous que la taille du gobo que vous voulez insérer soit identique. Pour vérifier ce point,
référez-vous au schéma ci-dessous.
03) Retirez les 3 vis (A).
04) Retirez les 4 vis sur le panneau arrière (B).
05) Retirez le petit cache (C).
06) Retirez les 3 vis (D).
07) Faites coulisser le couvercle métallique vers le haut (E).
08) Retournez la roue de gobo et le gobo que vous voulez enlever.
09) Soulevez délicatement le porte-gobo de 10° puis retirez doucement le gobo de son emplacement.
10) Sortez très soigneusement le gobo de son support à l'aide d'une pince.
Code commande : 45025
21
Schéma 6
Schéma 7
